产品特点

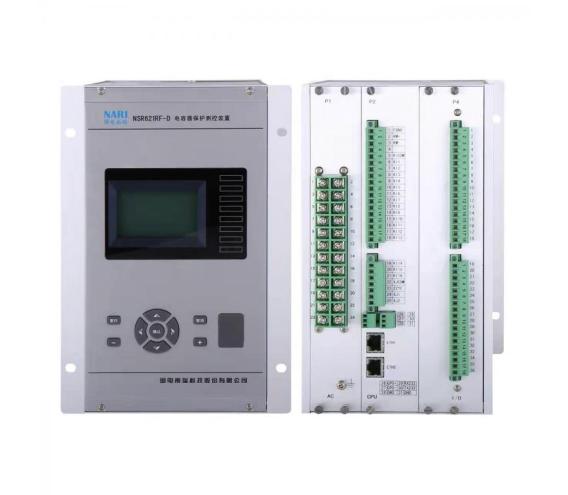

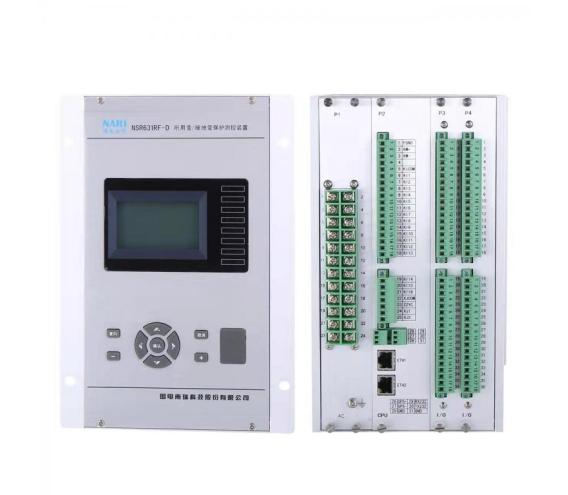

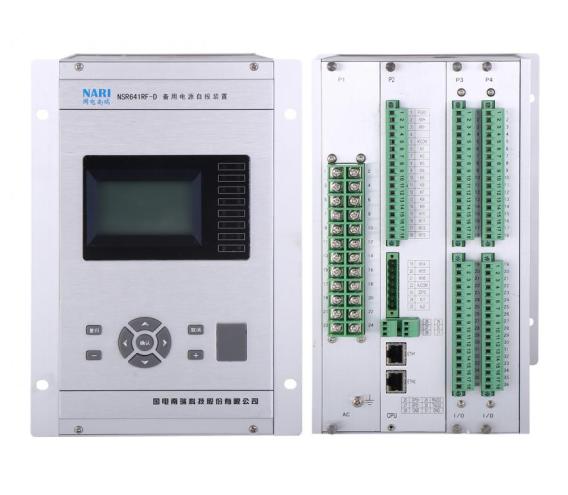

间隔层装置采用高性能的硬件平台，32 位 RISC 处理器，功能强大。

以高可靠性工业级器件为主体，采用自动监测、补偿技术提高硬件电路稳定性、可靠性。

封闭、加强型单元机箱抗振动，多层抗强干扰设计，适应于特别恶劣环境。6U 机箱可分散

安装于开关柜上运行。

模拟回路采用高精度、宽范围器件，无幅值、相位调整电路。由软件功能调幅、调相，回路简

单可靠、无零漂，调试维护工作量低。

大屏幕液晶显示、直观友好的界面菜单、信息详细直观，操作、调试方便。

单元化设计、模块化结构，可扩充性强。

装置配置完备的保护段和出口，充分发挥微机保护的优点，极大地方便用户使用。

高速采样、实时并行计算。在每个采样点完成所有的保护逻辑测量和计算，以及故障报告和事

件记录的实时整理。

遥控操作断路器和软压板，并作遥控操作记录及统计。

完善的装置自检策略。

1.2 技术参数

1.2.1 电气参数

1. 交流输入

交流电流

额定频率

50Hz

相序

ABC

额定电流 (In)

1A

5A

线性范围

20A

100A

连续过载能力

10s 过载能力

1s 过载能力

动稳定电流 (半波值)

2In

10In

50In

100In

2In

10In

50In

100In

额定电流下的功耗

< 0.5 VA/相

< 1 VA/相

交流电压

额定电压 (Un)

100V/√3

100V

线性范围

130V

130V

连续过载能力

10s 过载能力

150V/1.5Un

200V

150V

200V 系统概述

2

1s 过载能力

250V

250V

额定电压下的功耗

< 0.5 VA/相

< 0.5 VA/相

2. 直流电源

额定电压

110V DC， 220V DC

输入范围

80%~120%

纹波

按 GB/T17626.17-2005（

IEC61000-4-17:2002），最大为直流电

压值的 15%

静态功耗

<15W

动作时功耗

<25W

3. 开关量输入

额定电压

110V DC

220V DC

最小动作电压范围

60.5VDC~ 77VDC

121VDC ~154VDC

最大允许电压

150V DC

300V DC

耐压水平

2kVac
