应用范围

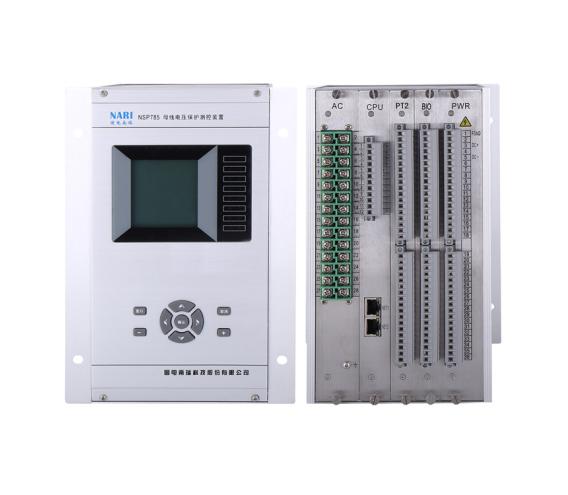

NSP785 适用于 0.4 ~110KV 电压等级母线电压的保护测控，既可分散安装到开关柜、又可采用

集中组屏的方式安装在控制室。

1.2 功能配置

1.2.1 保护功能

1) 三段低电压保护

2) 两段过电压保护

3) 零序过压保护

4) 4 路外部开入跳闸

5) 复合电压告警

6) PT 断线告警

7) 故障录波

1.2.2 测控功能

1)

遥测：UA、UB、UC、U0、UAB、UBC、UCA、Ux、F 共 9 个模拟量的遥测。

2)

遥信：默认 16 路遥信开入，可通过改变扩展板扩展到 32 路。

3)

遥控：默认无遥控输出，可通过改变扩展板最多可支持 6 组硬接点遥控。

1.2.3 辅助功能

自检功能

直流掉电告警

硬件回路在线检测

事件记录包括 512 次开入变位报告, 512 次自检报告和 512 次操作报告

扰动记录包括 120 次故障报告和 120 次故障录波（扰动记录格式同国际标准的 COMTRADE 文

件兼容）

支持多种对时方式：分脉冲（1PPM），秒脉冲（1PPS）， IRIG-B 码和 IEC61588 网络对时

1.2.4 通信功能

3 个以太网接口支持 IEC 61850 或 IEC 60870-5-103 规约

2 个 RS485 接口支持 IEC 60870-5-103

1 个 RS-232 通信串口用于打印

1 个 RS-485（EIA）差分总线接口用于对时信号输入

1 个以太网口可以同辅助软件 NSRTools 连接用于测试和配置装置 NSP785 母线电压保护测控装置技术使用说明书

2

1.3 产品特点

采用高性能的硬件平台，32 位 RISC 双核 CPU，最大 2400MIPS 的运算能力，16 位高精度

AD 采样，功能强大。

以高可靠性工业级器件为主体，采用自动监测、补偿技术提高硬件电路稳定性、可靠性。

封闭、加强型单元机箱抗振动，多层抗强干扰设计，适应于特别恶劣环境。6U 机箱可分散

安装于开关柜上运行。

模拟回路采用高精度、宽范围器件，无幅值、相位调整电路。由软件功能调幅、调相，回路简

单可靠、无零漂，调试维护工作量低。

大屏幕液晶显示、直观友好的界面菜单、信息详细直观，操作、调试方便。

单元化设计、模块化结构，可扩充性强。

装置配置完备的保护段和出口，充分发挥微机保护的优点，极大地方便用户使用。

高速 40 点采样、实时并行计算。在每个采样点完成所有的保护逻辑测量和计算，以及故障报告

和事件记录的实时整理。

遥控操作断路器和软压板，并作遥控操作记录及统计。

高达 19 次的谐波分析功能。

完善的装置自检策略
