1 应用范围

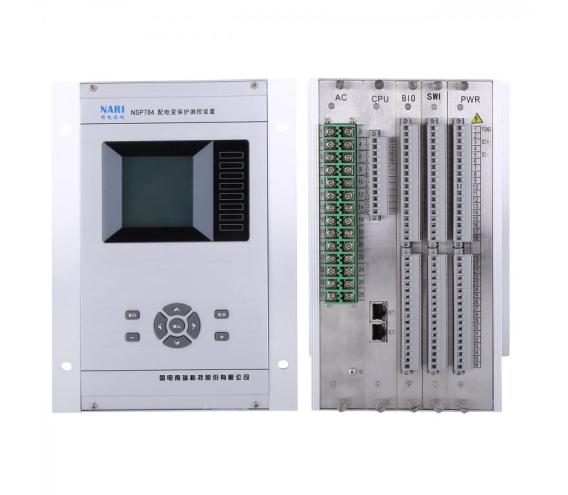

NSP784A 配电变保护测控装置适用于 110kV 以下电压等级的站用变、接地变保护测

控装置，即可分散安装到开关柜、又可采用集中组屏的方式安装在控制室。

1.2 功能配置

1.2.1 保护功能

1) 差动速断

2) 比率差动

3) 差流越限告警

4) 三段可经复压闭锁的过流（其中第 3 段可设为反时限方式）

5) 两段可经复压闭锁的附加过流

6) 三段高压侧零序过流（零序电流可自产也可外加）

7) 三段低压侧零序过流（其中第 3 段可设为反时限方式）

8) 两段负序过流

9) 低压保护

10) 零序过压保护

11) 过负荷告警

12) 四段非电量延时保护

13) 母线 PT 断线告警

14) 控回断线告警

15) 独立的操作回路

16) 故障录波

1.2.2 测控功能

1)

遥测：Ua、Ub、Uc、Uab、Ubc、Uca、Ia、Ib、Ic、P、Q、F、COS、3U0、3I0H（高压侧

零流）、3I0L（低压侧零流）等基本量；

2)

遥信：当地遥信：42 路，可通过改变扩展板扩展到 58 路；

3)

遥控：默认 1 组固定为断路器分/合闸，另 1 组可用于对刀闸的控制，可通过改变扩展板最

多可支持 6 组硬接点遥控。

1.2.3 辅助功能

自检功能

直流掉电告警

硬件回路在线检测

事件记录包括 512 次开入变位报告, 512 次自检报告和 512 次操作报告

扰动记录包括 120 次故障报告和 120 次故障录波（扰动记录格式同国际标准的 COMTRADE 文

件兼容） NSP784A 配电变保护测控装置技术和使用说明书

2

支持多种对时方式：分脉冲（1PPM），秒脉冲（1PPS）， IRIG-B 码和 IEC61588 网络对时

1.2.4 通信功能

3 个以太网接口支持 IEC 61850 或 IEC 60870-5-103 规约

1 个 RS-232 通信串口用于打印

1 个 RS-485（EIA）差分总线接口用于对时信号输入

1 个以太网口可以同辅助软件 NSRTools 连接用于测试和配置装置

1.3 产品特点

采用高性能的硬件平台，32 位 RISC 双核 CPU，最大 2400MIPS 的运算能力，16 位高精度

AD 采样，功能强大。

以高可靠性工业级器件为主体，采用自动监测、补偿技术提高硬件电路稳定性、可靠性。

封闭、加强型单元机箱抗振动，多层抗强干扰设计，适应于特别恶劣环境。6U 机箱可分散

安装于开关柜上运行。

模拟回路采用高精度、宽范围器件，无幅值、相位调整电路。由软件功能调幅、调相，回路简

单可靠、无零漂，调试维护工作量低。

大屏幕液晶显示、直观友好的界面菜单、信息详细直观，操作、调试方便。

单元化设计、模块化结构，可扩充性强。

装置配置完备的保护段和出口，充分发挥微机保护的优点，极大地方便用户使用。

高速 40 点采样、实时并行计算。在每个采样点完成所有的保护逻辑测量和计算，以及故障报告

和事件记录的实时整理。

遥控操作断路器和软压板，并作遥控操作记录及统计。

高达 19 次的谐波分析功能。

完善的装置自检策略。
