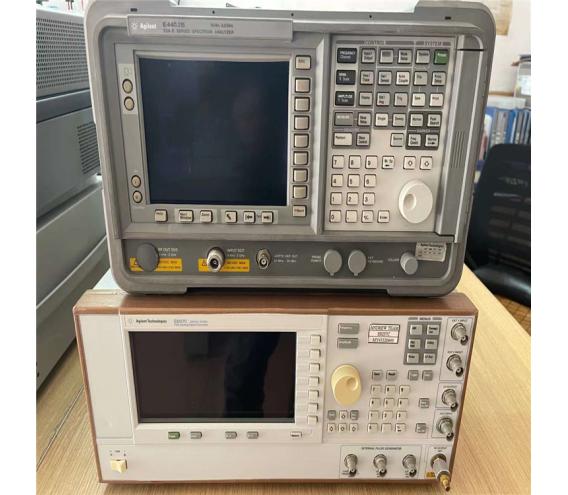

安捷伦Agilent E4402B频谱分析仪

产品指标： 9KHz-3GHz

温度范围

工作温度： 0℃~+55℃

储藏温度： -40℃~+75℃

EMI兼容性： 传导干辐射干扰符合CISPR

pub 11/1900 Groupl ClassA

声频噪声（ISO07779） 声压<40dBa强度<4.6贝尔

jun用指标

已针对MIL-PRF-28800F class3的环境指标进行定型测试

电源要求

接通交流工作（1线）电压，频率 90~132Vrms,47-440Hz

功耗<300W

待机（0线）功耗<5W

直流工作电压 12-20vAC

功耗<200W

测量速度

E4402B 安捷伦

测量速率 ≧28次更度/s

远地测量和GPIB传送速率 ≧19次更新

数据存储（额定）

内部 200条示迹或200个状态

外部（软盘） 200条示迹或200个状态

可下载的程序存储器 可提供2MB

选件B72 可提供10MB

重量（不带选件） 14.9KG(32.9磅）

尺寸 不带把手 222mm(高）*409mm(长）*373mm(宽）

带把手（值） 222mm(高）*516mm(长）*408mm(宽）

·E4402B ESA-E 3.0 GHz 频谱分析仪

Opt 0B0 去除手动设置

Opt 0B1 增加手动设置

Opt 0BV 元件级维修资料

Opt 0BW 组件级维修指南和带调节的CD-ROW

Opt 1AX RS-232和并行打印机接口（包括RS-232电缆）

Opt 1CP 带滑轨的机架安装和把手配件

Opt 1D5 高稳定度时基

Opt 1D6 定时选通频谱分析

Opt 1D7 带直流阻隔的50Ω/75Ω匹配固定衰减器

Opt 1DN 3 GHz 跟踪发生器

E4402B频谱分析仪

Opt 1DR 窄分辩带宽

Opt 1DS 3.0 GHz前置放大器

Opt A4H GPIB和并行打印机接口

Opt A4J 中频、扫描和视频端口

Opt A5D 12 Vdc电源电缆

Opt AXT 运输箱

Opt AYT 灰色软携带/工作箱

Opt AYU 黄色软携带/工作箱

Opt AYX 快速零频率间隔扫描

Opt B70 BenchLink频谱分析仪软件

Opt B72 将可利用的存储增加到10 MB

Opt B74 射频/数字通信硬件

Opt B75 性能提升套件（ID5+IDR+IDS）只用于E4401B，E4402B，E4404B，E4405B，E4407B

Opt BAA 调频解调

Opt BAC CdmaOne测量专用卡

Opt BAH GSM测量专用卡

Opt UK6 商业校准证书

Opt UK9 面板盖

Opt B7B 带屏幕图象的电视触发（要求 Opt BAA)

E1779A 电池组

E4444A BenchLink频谱分析仪软件

N2717A 用于校准ESA分析仪的性能和调节软件

10833A GPIB电缆（1m)

5182-4794 RS-232 电缆，9针（3m)

C2950A 并行打印机电缆（2m)

87405A 前置放大器（10 MHz - 3 GHz，24 dB增益）（固定到射频输入端，由分析仪供电）

41800A 有源探头（5 Hz - 500 MHz）

85024A 有源探头（300 KHz - 3 GHz）

85905A 75Ω前置放大器（45 MHz - 1 GHz，20 dB增益）（由分析仪供电）

11742A 隔直电容器，（阳）-（阴）APC3.5mm连接器
