SK-SE应急监控器配置说明

一、消防风机机电一体化监控系统设计依据

依据GB55036《消防设施通用规范》、GB55037《建筑防火通用规范》、GB51251《建筑防烟排烟系统技术标准》,机械防排烟系统在失控情况下能及时排出火灾的烟气和热,应能独立控制,不受火灾自动报警系统故障因素影响并提高可靠性,应设置消防风机机电一体化监控系统。

二、消防风机机电一体化监控系统设备配置及说明

(1)SK-SE应急监控器设置于风机配电控制箱内,汉字液晶显示加压送风机、排烟风机、补风机、常闭风阀、280℃排烟防火阀的开闭及动作信息;集成中间继电器等分立元件的所有功能,控制线路一体化,节约安装空间,减少线路接点和耗材;声、光报警及各项参数设定,程序化控制。

(2)当消防风机机电一体化监控系统中任一常闭加压送风阀开启时,应联锁开启相应前室和楼梯间的加压送风机,及其相邻上下层的常闭加压送风阀;SK-AO送(补)风空气质量探测器设置干送(补)风机总管段,当SK-AQ 探测器报警时,宜联锁关闭加压送风机

(3)当消防风机机电一体化监控系统中任一常闭排烟阀开启时,应联锁开启相应排烟风机、补风机,及该防烟分区内的其他常闭排烟阀、常闭补风阀:当280℃排烟防火阀关闭时,应联锁关团排烟风机、补风机。

(4)SK-EC应急排烟窗监控器应自帶备用电源并具有同步功能,当收到SK-SD排烟专用探测器或SK-HC手动控制器报警信号后,通过SK-FM消防电动开窗机自动开启应急排烟窗

(5)SK-FL风量/风压探测器设置于风机总管段及系统最不利端,监测风机总管及最不利端风量、风压,确保防排烟系统风量、风压达标

(6)SK-LS联锁隔高器设置于常闭风阀、280℃排烟防火阀处;SK-AQ探测器、SK-FL探测器、SK-HC手动控制器,通过NH-RVS-2X25mm²沿风管敷设至SK-SE监控器

(7)消防风机机电一体化监控系统具有车库一氧化碳浓度监控、事故通风管理、余压监控系统功能,SKCO一氧化碳探测器、SKYK余压探测器、SKFQ执行器等,通过NH-RVS-2X25mm²系统总线,并联接入SK-SE监控器

三、消防风机机电一体化系统选型大全

SK-SE防排烟应急监控器风机配电控制箱内安装

SK-AQ送(补)风空气质量探测器送(补)凤机总管处安装

SK-FL风量/风压探测器风机总管处安装

SK-LS联锁膈离器280℃排烟防火阀/常团风阀处安装

SK-EC应急排烟窗监控器壁挂安装,距地1.5m

SK-FM消防电动开窗机应息排烟窗处安装

SK-SD排烟专用探测器楼梯间顶部吸顶安装

SK-HC手动控制器预埋86底盒,距地13~15m

SKCO一氧化碳探测器设置于地下车库内,预埋86底盒

SKYT余压探测器设置于加压送风的前室、楼梯间,预埋86底盒

SKFQ电动泄压风阀执行器设置于风阀处

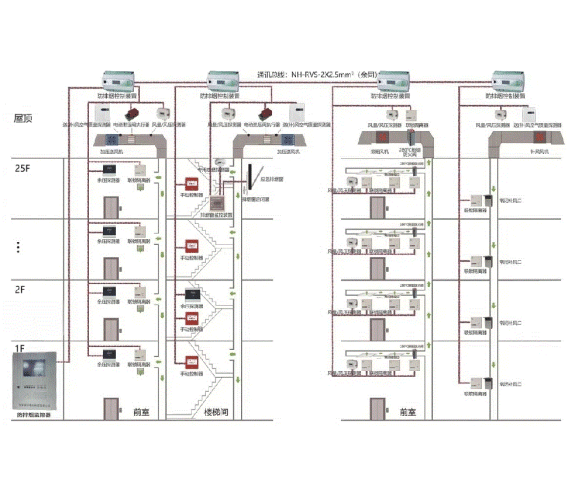

消防风机机电一体化监控系统(防排烟应急自控系统) 机械加压送风系统

消防风机机电一体化监控系统(防排烟应急自控系统) 机械排烟系统

消防风机机电一体化监控系统(防排烟应急自控系统) 车库机械排风/排烟及补风系统

TFGL空气流向管理系统主机

TFLX空气流向控制器

TFFL/T风量/风压探测器

TFJC压差检测器

TFYC/T负压差探测器

TFGD手动控制器

TFYC/K联动控制器

TFFQ电动执行器

SKGL空气流向管理系统主机

SKLX空气流向控制器

SKFL风量/风压探测器

SKJG压差探测器

SKYC/T微压差探测器

SKYC/K联动控制器

SKGD手动控制器

SKFQ电动执行器

电动压差动态调节阀

电动多工况定风量阀

SKGD手动控制器

风阀状态采集器

SKYC/联动风机控制器

SKFQ电动执行器

事故风机监控器

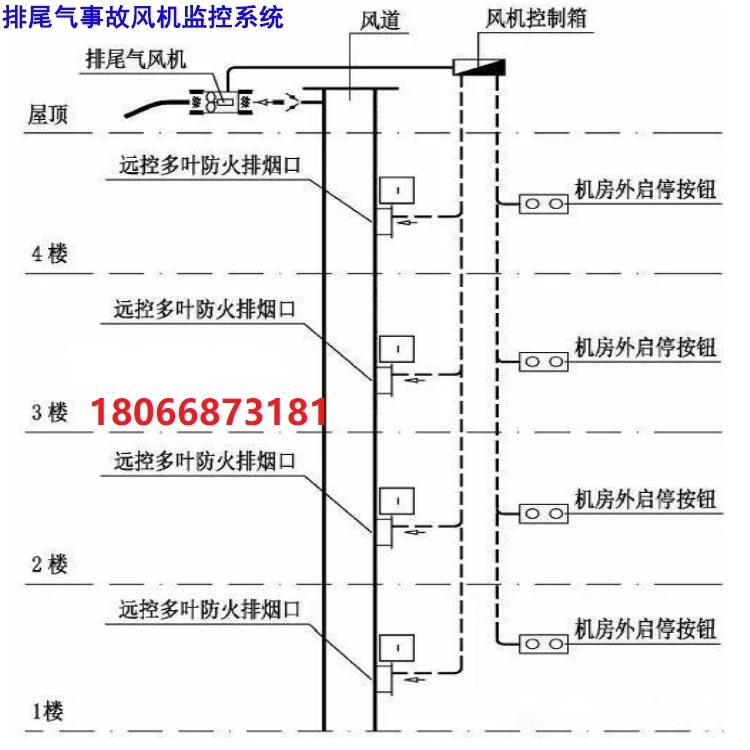

排尾气事故风机监控系统

SKKQ空气质量监控器

SKCK空气质量(CO)控制器

SKCO一氧化碳探测器

SKYJ智能余压监控器

SK-YK智能余压控制器

SKYT智能余压探测器

SKFQ电动泄压风阀执行器

SKV232 电压/电流信号传感器

SKLW 组合式电气火灾探测器

SKB电动闭门器

SFYJ余压监控主机

SFYK余压控制器

SFYT余压探测器

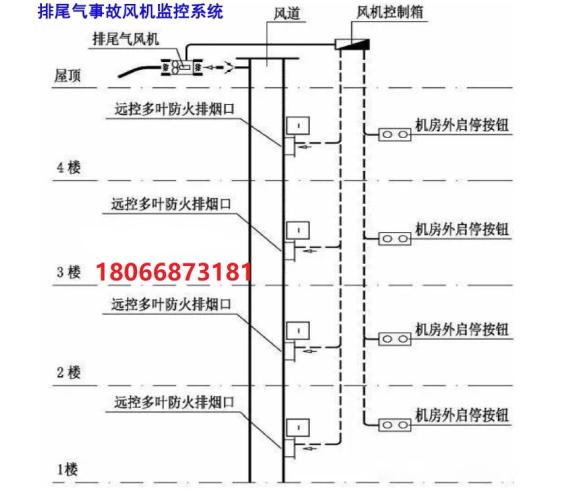

排尾气事故风机监控系统

我司主营IBMS系统集成3D可视化数字孪生管理平台、建筑设备一体化监控系统、建筑设备楼宇自控系统、空气质量监控系统、智能照明系统、能源能耗管理系统、FMCS厂务信息管理系统,20年厂家,一站式服务!咨询亚川科技一八零、六六八七、三一八一我们将竭诚为您服务!


详情:

规格参数

  • 行业分类:

    仪器仪表/自动化成套控制系统

  • 产品类别:

    建筑设备管理系统

  • 品  牌:

    亚川18066873181

  • 规格型号:

    SK-SE

  • 库  存:

    1000

  • 生 产 商:

    亚川18066873181

  • 产  地:

    中国陕西省西安市
