ECS-7000FCU/12节能控制器建筑设备一体化管理系统

我司主营IBMS系统集成3D可视化数字孪生管理平台、建筑设备一体化监控系统、建筑设备楼宇自控系统、制冷机房群控系统、强弱电一体化控制柜、空气流向管理系统、数据中心基础设施管理系统、空气质量监控系统、智能照明系统、能源能耗管理系统、，20年厂家，一站式服务！咨询亚川科技 一八零、六六八七、三一八一我们将竭诚为您服务！

建筑设备管理系统基于强弱电-一体化技术的控制系统，适用于建筑内各类机电设备的节能控制和管理。系统中标准化的控制器针对不同机电设备的控制要求，以整合能效跟踪、二次电路、电动机保护及BA控制的形式，形成标准化的建筑设备节能控制与管理整体解决方案。标准化的控制器,不但解决了传统电控箱向智能电控箱升级的问题, 而且解决了传统BA控制系统在设计、施工、调试及后期维护这四个环节，上存在的先天不足, 让建筑设备的节能控制与管理更加，使建筑机电设备强弱电- -体化技术的真正普及成为可能。

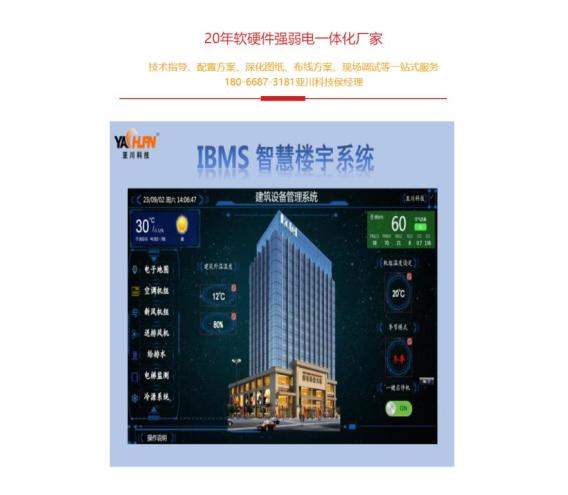

建筑设备节能控制与管理系统软件

软件对建筑机电设备的运行工况、能耗状态、运行效率等进行实时监测和控制。相关设备运行、故障信息能耗数据等数据汇总后，存储在系统数据库中。由系统内置各功能模块对建筑设备的能耗状态进行桁统计分析及能效评古给出结论生成统计分析图表。瓦运行的历安记录，管理、分析当前和过去的运行过程情况，作出趋势告。系統平台具有MODBUS及RTOS3实时数据库等多种标)准输出接口。系统采用对等通讯方式具备总线故障状态监视功能。设备在操作站停止工假规场创经受控设备之间均可实现互提作及就地控制。

二、系统框架图

三、系统说明

系统采用集配电、控制、节能、能耗计量及分析、安全报警、现场总线通讯为- -体的智能化系统。对建筑的冷热源系统、新风机组、空调机组、公共照明、通排风、给排水等机电设备进行的监控和管理。系统采用分项能耗计量、分析、节能控制策略及现场总线技术，使建筑机电设备运行能耗降低。

四、建筑设备管理系统各子系统的说明

空调/新风机组系统

检测机组实际电功率，送/回风温混度、室外温湿度、C02浓度，自动调节冷/热水阀、新/回风阀开度,使机组在不同季节、不同工况下,对系统的新/回风比新/回风总果、冷/热水流量、风机效率实施有效控制。

通排风及排烟兼排风风机

排风机监测风机实际电功率,风机和防火阀设置连锁启动，通过间歇运行、局部排风和地下车库根据co探测器浓度和TH温湿度探测器范围自动控制风机的节能运行,控制器实时接收探测器检测的信号并自动控制通风设备。排烟兼排风风机设置消防,有消防报警输入时自动切换到高速运行,并停止其它通排风机运行。

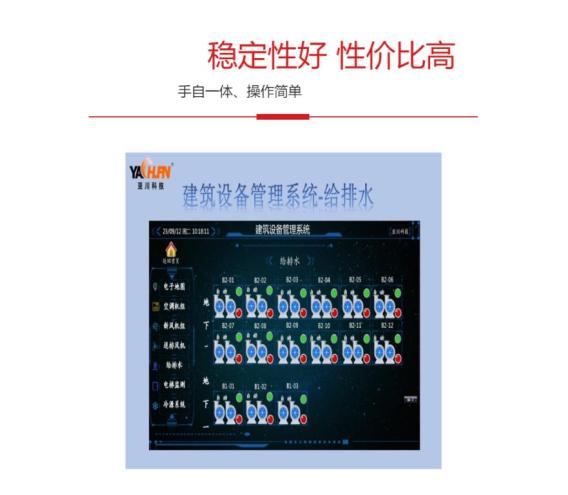

给排水系统

根据相应液位信号自动控制水泵启停、根据累计运行时间自动选择启停水泵、电机保护、能效评估、节能整制。

电梯系统

电梯系统监视运行、故障、上升、下降等状态

公共照明时间控制

监测室内照度，人员移动情况,控制区域内照明回路开启数量。现场可设置智能照明场景控制面板，控制现场灯光在角度、明暗、颜色等方面的多种立体组合，满足不同时段及场合下对灯光场景的需要。

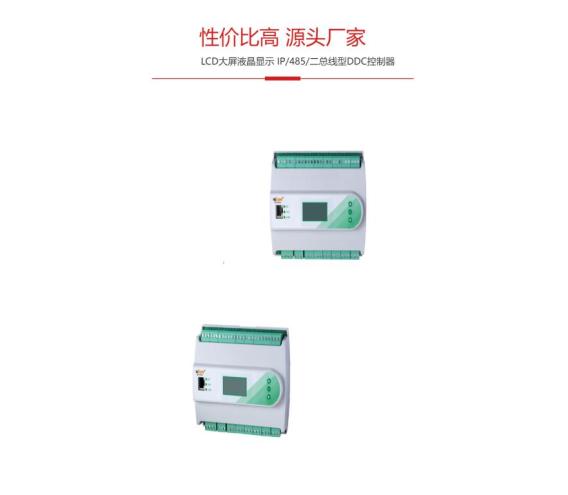

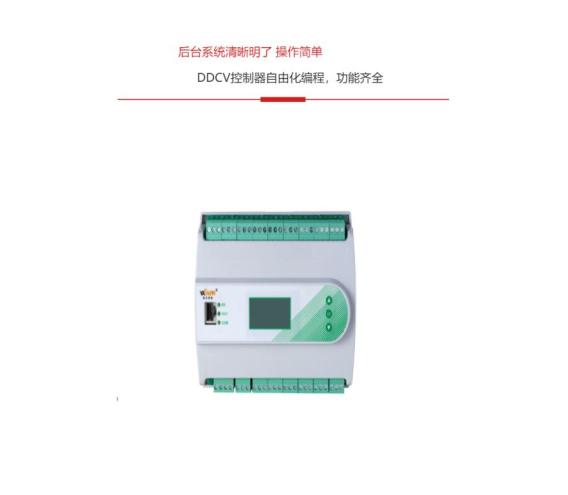

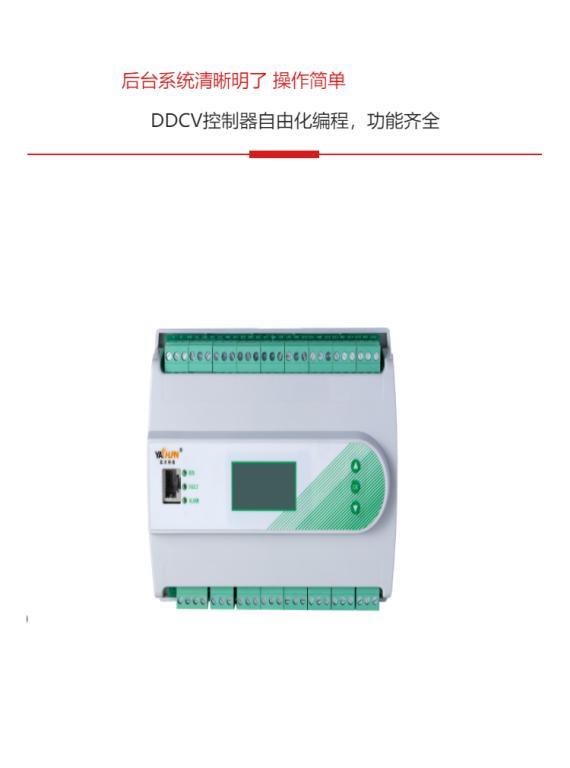

ECS-7000FCU节能控制器

ECS-7000FCU节能控制器功能介绍

专用一体化控制器、导轨式安装，外置能效监测模块和三相互感器,电机驱动装置和三相一体互感器，具备智能配电、智控水泵、能效优化、设备自检等功能，并与配电箱里的CPS控制与保护开关配合，使配电箱具有缺相、断相、过压、欠压、过流、欠流、短路、漏电与三相不平衡保护等全方位机电一体化融合功能，通信接口兼具RS485、LAN，可做协议网关集成开放接入电控终端附近通讯设备排风机电控终端；配电箱门外自带高清触摸屏；

四、建筑设备管理系统控制器模块

ECS-7000FCU节能控制器

ECS-7000S建筑设备监控系统支持三维立体组态显示

YK-BA6201空调新风机组节能控制器

YK-BA6203电梯节能控制器

YK-BA6204水泵节能控制器

YK-BA6204风机节能控制器

ECS-7000WG机组协议网关应用于建筑设备监控系统

ECS-7000MF风机节能控制器支持三维立体显示

ECS-7000MF一控二风机节能控制器让楼宇更节能

ECS-7000MB给排水泵节能控制器能效控制器

ECS-7000MB雨水/污水泵控制器带控制面板一键启停

ECS-7000MB污水泵节能控制器能效控制器

ECS-7000MB一主一备式水泵节能控制器

ECS-7000MB水泵能效控制器技术参数

ECS-7000MU电梯节能控制器监测电梯运行状态

ECS-7000MR热水循环泵节能控制器及供热自控系统

ECS-7000MKT空调组节能控制器让节能更高效

ECS-7000MKT新风/空调组节能控制器选型指导

ECS-7000MLS冷水组节能控制器能效控制器

ECS-7000MT冷却塔节能控制器智能动力控制器

ECS-7000MQ冷却水泵控制器

ECS-7000MD冷冻水泵控制器及冷热源自控系统

ECS-7000MZM8智能照明控制器接线方式

ECS-7000MZM12智能照明控制器采用图形化自由编程

ECS-7000MZM4智能照明控制器技术参数

YKPMi9能耗监测多功能表可接入能耗监控平台

五、功能优势

1、与传统楼宇自控系统比较，整体造价降低309%1以上;

2、系统集成商简化了系统，节省了操作时间;

3、建筑使用者整体满意度高;

4、设施管理者提高了运营效率和使用满意度;

5、将传统电控箱升级为智能电控箱。

六、部分典型项目案例首都医科大学保定儿童医院

天津医科大学肿瘤医院

焦作人民医院即墨第二人民医院

杨凌职业技术学院

江汉大学附属医院

芜湖湾谷科技产业园宁德时代广场鄱阳湖水族馆芜湖公共卫生中心

北京大运河博物馆西安碑林博物馆丹景创新孵化产业园榆树市人民医院

尧柏国际大厦重庆第四人民医院青藏高原大数据中心嵊州四海大厦
