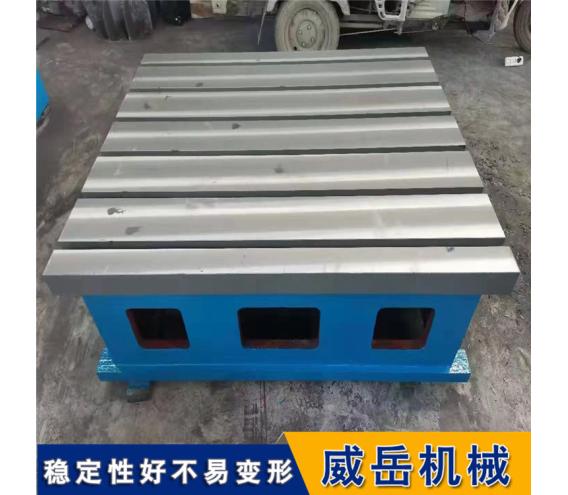

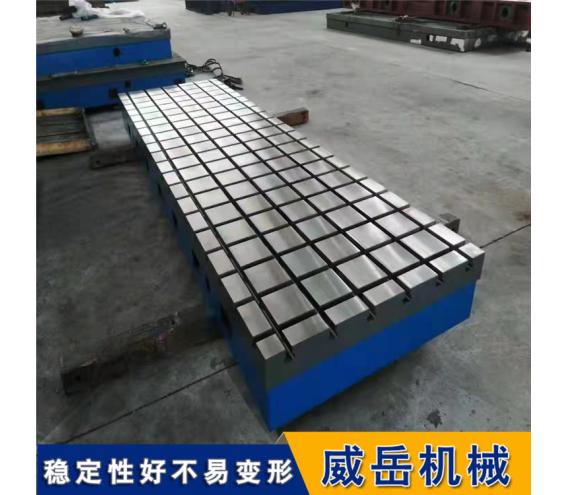

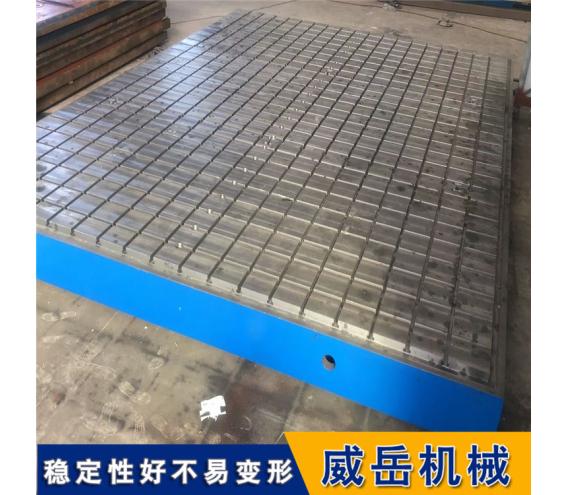

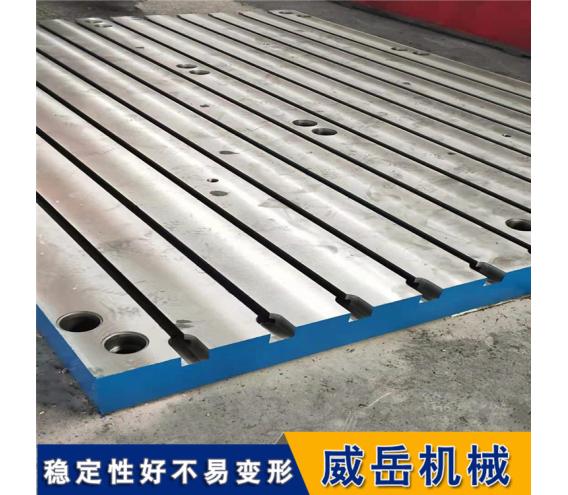

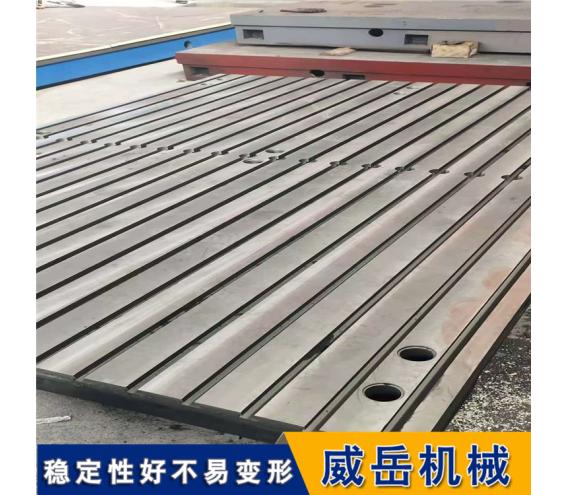

大型T型槽划线铸铁平台细刮要求和其划线基准:

1、大型T型槽划线铸铁平台细刮结束时,铸铁划线平台每25mm2的方框中将有25~30个刮研点,承压面积约0.2,平直性达到每300mm,误差不大于0.0037mm。

2、大型T型槽划线铸铁平台互相研磨时,由于本身刚度和重量的影响,底部的支点(三条腿)上的受力,往往会产生铸铁划线平台的变形。

3、大型T型槽划线铸铁平台刮研的点越多,刀迹应越小,吃刀也较轻,但也不能太轻,不然刮研点不深,显示不明显,而且点容易磨掉,一般在0.003mm左右。

4、大型T型槽划线铸铁平台细刮时应该注意温度的变化,如果铸铁划线平台的热处理做的很好,室温变化不大,那么铸铁划线平板基本不会产生变形,但如果铸铁划线平台的某一部分被太阳光直接晒着,或者附近有火炉等热源,那么铸铁划线平台就会产生变形。

5、大型T型槽划线铸铁平台在人工刮研时刀迹要小,约3mm宽、6mm长,每刀都应该在点上,先在点前面落刀,在点中间用力下压,过点抬起。铸铁划线平台刮研时要按点的大小,亮暗而分轻重,大的亮点全刮,中等点中间挑开,分成两个小点,小的黑点可以留着不刮,小的亮点轻轻刮掉,这样大刮研点变成小点,中刮研点分成两个小点,原来的小刮研点变成大点,原来没有刮研点的地方也会出现点。

6、大型T型槽划线铸铁平台细刮的目的在于增加表面精度,对尺寸的影响很小,所以要注意刃口的锋利光滑,并跟铸铁划线平台倾角成5°。

大型T型槽划线铸铁平台的划线基准:

大型T型槽划线铸铁平台决定划线基准时需将工件及划线器械等综合起来解析,找出其划线时的尺寸基准和布置基准。划线基准一般和办理基准应当一致,划线基准决定划线时需要决定工件上某个点、线或面作为依据,以用来肯定工件上另外各一部分尺寸、几何形态和相对位置,所选的点、线或面称为划线基准。

1、大型T型槽划线铸铁平台以两个彼此垂直的线(或面)作为划线基准。我公司生产配重铁

2、大型T型槽划线铸铁平台根据整机图上标注尺寸的基准(办理基准)作为划线基准。

3、大型T型槽划线铸铁平台以两条彼此垂直的核心线作为划线基准


详情:

规格参数

  • 行业分类:

    仪器仪表/量具/其他量具

  • 产品类别:

  • 品  牌:

    河北威岳

  • 规格型号:

    wy-1561

  • 库  存:

    46

  • 生 产 商:

    河北威岳

  • 产  地:

    中国河北省沧州市
