产品与服务

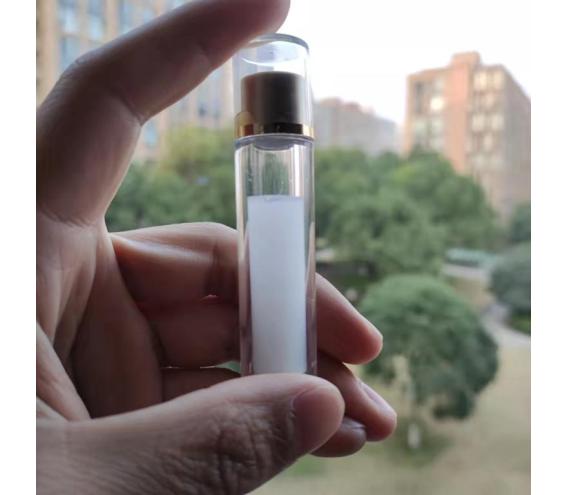

PO膜涂覆液属于高分子材料技术领域，所述PO膜涂覆液由聚乙烯吡咯烷酮、聚乙烯醇、聚乙烯亚胺、高模数硅酸盐、亲水性纳米二氧化硅、纤维素纳米晶、纳米纤维素晶须、水溶性硅树脂、分散剂、水性紫外线吸收剂UV106、抗氧剂XH245、去离子水组成；本发明制备的PO涂覆液所得到的固化膜，在24h到240d内其静态接触角为5.5°~35.3°，初滴性13~16秒，流滴持久91天，耐擦伤性1.7~2.6%。

一种P0膜涂覆液P0膜涂覆液以重量百分比计，由以下组分组成:纳米铝溶胶（CY-L10A）10-50%:表面活性剂5-15%;成膜剂1-10%;余量的纯水;纳米铝溶胶（CY-L10A）的粒径为30-100nm;表面活性剂为聚乙烯吡咯烷酮、羟丙基甲基纤维素、尼纳尔6501、聚氧乙烯醚、乳化剂0P系列、烯内醇聚氧乙烯聚氧丙烯醚中的至少两种。该P0膜涂覆液具有提高P0膜流滴功能和流滴功能的持久性的效果。

其表面活性剂中的聚氧乙烯醚包括硅氧烷聚氧乙烯醚、脂肪醇聚氧乙烯醚、异构脂肪醇聚氧乙烯醚中的至少一种；一种PO膜涂覆液的制备方法，包括如下步骤：S1:在25-35℃的温度下，将表面活性剂的原料混合均匀，混合均匀后得到混合后的表面活性剂；S2:将成膜剂与余量的纯水混合进行稀释后得到稀释后的成膜剂；S3:在混合后的表面活性剂中加入纳米铝溶胶（CY-L10A），混合均匀后得到第一混合物；S4:在第一混合物中加入稀释后的成膜剂，每小时加入稀释后的成膜剂的百分含量为1-10%；第一混合物与稀释后的成膜剂混合后进行搅拌，控制搅拌时间为24-36min，后得到PO膜涂覆液。
