产品与服务

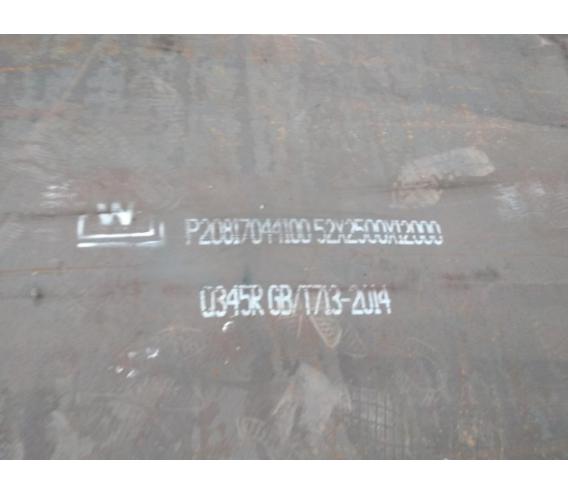

舞钢Q245R(R-HIC)/Q245R(HIC)抗腐蚀钢

产品描述：

抗腐蚀用Q245R（R-HIC）/Q245R(HIC）钢板和Q345R（R-HIC）/Q345R(HIC）钢板供货技术条件

4.5力学性能
4.5.1钢板试样模拟焊后热处理状态的力学性能应符合下表的规定。

表3

注：厚度≥15mm的钢板做厚度方向性能；
4.5.2布氏硬度：钢板应逐轧制张进行布氏硬度检验，布氏硬度值≤200HB。
4.6超声波检验:钢板应逐张进行超声波探伤检查，探伤标准级别在合同中注明。
4.7每批钢板的检验项目、取样数量、取样方法及试验方法应符合表4规定。
表4

注：带*为可选择项目。
5、检验规则
5.1钢板表面质量应符合GB713-2014的规定。
5.2钢板的包装、标志及质量证明书应符合GB713-2014的规定。
5.3未尽事宜执行GB713-2014的规定
附加要求（在用户提出要求并在合同中注明时才予以保证）
  1．模拟焊后热处理制度
  2．高温拉伸（双方协商）
  3．低温冲击（双方协商）
  4．钢板抗氢致裂纹（HIC）试验检验规则
A．抗氢致裂纹（HIC）试验方法，试验方法任选其中之一
  （1）执行NACE TM0284标准，采用A溶液，三个试样平均值为：CLR≤10%；CSR≤3%；CTR≤1%。
  （2）执行NACE TM0284标准，采用B溶液，三个试样平均值为：CLR≤10%；CSR≤3%；CTR≤1.5%。
  （3）执行GB8650标准，采用A溶液，三个试样平均值为：CLR≤10%；CSR≤3%；CTR≤1.5%。
  （4）执行GB8650标准，采用B溶液，三个试样平均值为：CLR≤10%；CSR≤3%；CTR≤1.5%。
其中PH:介质酸碱度；CLR：裂纹长度百分比；CSR：裂纹敏感百分比；CTR：裂纹厚度百分比
B．HIC试验验收规则
   HIC试验应成批验收，每批由同一炉号、同一厚度、同一热处理制度的钢板组成。厚度不大于30mm时，取一组试样，试样尺寸为板厚*20mm*100mm ；厚度大于30mm时，从厚度1/2处取一组试样，试样尺寸为20mm *20mm*100mm。
6、钢板抗应力腐蚀试验检验规则
  A．抗应力腐蚀（）试验方法，试验方法任选其中之一
  （1）执行GB4157标准。
