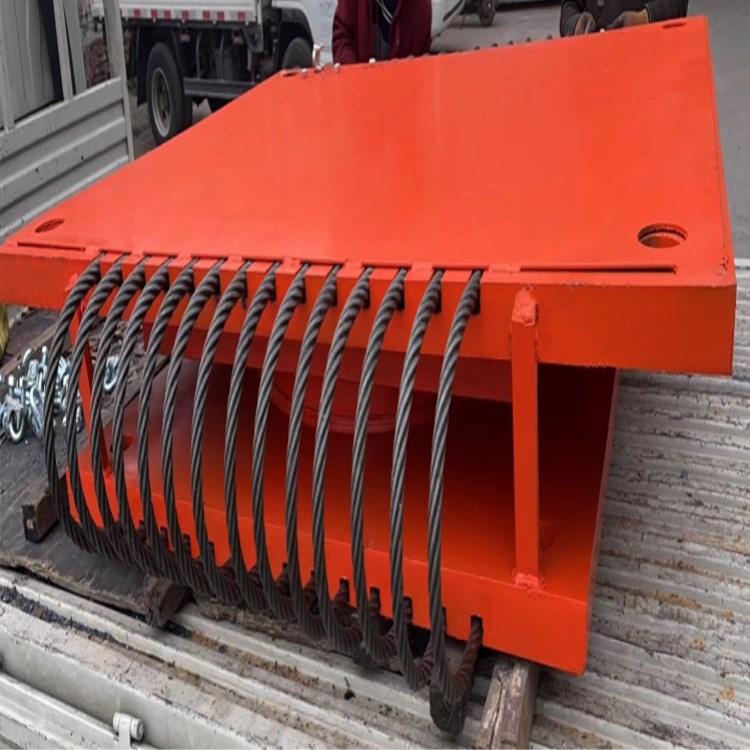

桥梁抗拔球铰钢支座支持定制

球型支座属于盆式支座的一种，是从盆式支座的基础上新发展起来的新盆座，球型支座的设计转角为：一般为0.01-0.02rad，必要时也可以达到0.05rad。设计反力从1MN-30MN。

球型支座结构形式：球型支座由上支座板（含不锈钢板）、下支座板、球型板和四氟乙烯滑板（平面和球面各一块，以下简称四氟板）等组成。

双向活动球型支座（代号SX） 单向活动球型支座（代号DX） 固定球型支座（代号GD）

球型支座承载力选择

承载力是盆式橡胶支座的重要指标。在求得桥梁的恒载和活载支座反力之和后，便可确定所使用的盆式橡胶支座的容许承载力。确定支座容许承载力时，一般应使支座的反力不要超过其容许承载力的5%。但需要注意的是，支座的容许承载力并不是选择愈大愈好，这是因为一：容许承载力大，支座尺寸也较大，这样会加大墩台尺寸，不仅造成浪费，也不美观。：更重要的是支座中四氟活板的摩擦系数与支座正压力成反比，如果支座反力比支座容许承载力小得多，则摩擦系数会大大增加，导致墩台和基础所受的水平力大幅度增加，这将极为不利。因此设计时不必担心支座的安全储备。

球型支座安装步骤：
1、建议设置支座垫石。
2、活动支座安装前用酒精仔细擦洗相对各滑移面，擦净后在四氟滑板的渚油槽内注满≤295硅脂≥润滑剂，并注意硅脂保洁。支座其它各件也应擦洗干净。
3、支座除标符合设计要求外，平面二个方崐向的水平是很重要的。否则将影响支座的作用性能，支座的四角差不得大于2毫米。
4、支座上下各种纵横向必须对中，当安装温度与设计温度不同时，活动支座上下各种错开的距离需经计算确定。
5、单向活动支座安装时，上下导向挡块必须保持平行，交叉角不得大于5°。

6、支座中心线与主梁中心线应重合平行。
7、安装地脚螺体时其对露螺母顶面的度不得大于螺母的厚度。
8、连续梁桥等在实行体系转换割断临时锚固装置时，必须在支座和硫黄、水泥、砂浆、块之间采取隔热措施，以砂浆、块之间采取隔热措施，以免损坏四氟板和胶块。
