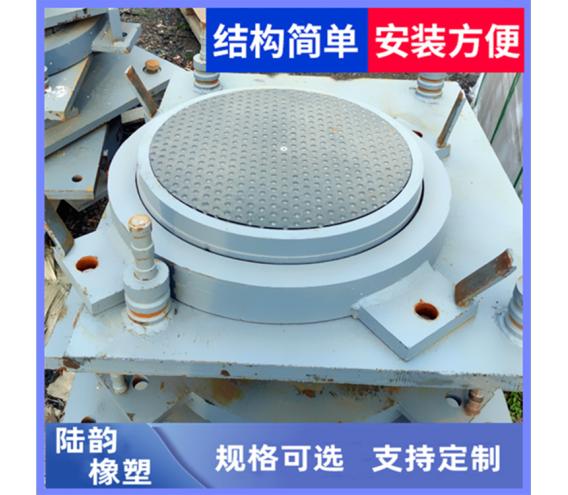

固定型球铰钢支座支持来图定制

球形支座是一种通过球面传力、具有不出现力的缩颈现象的桥梁支座产品，使用本产品作用在混凝土上的反力比较均匀,在使用中支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关。因此特别适用于大转角的要求，设计转角可达0.05rad以上。支座各向转动性能一致，适用于宽桥、曲线桥等； 支座不用橡胶承压、不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。

固定型球铰钢支座支持来图定制 支座的分类

1、按使用性能分类为：

A)双向活动支座;具有竖向承载、竖向转动和双向滑移性能，代号为：SX.

B)单向活动支座：具有竖向承载、竖向转动和单一方向滑移性能，代号为：DX.

C)固定支座：具有竖向承载和竖向转动性能，代号为：GD.

2、按使用温度范围分类：

A）常温型支座：使用于-25度~+60度

B）耐寒型支座：使用于-40度~+60度。

球型支座承载力选择

承载力是盆式橡胶支座的重要指标。在求得桥梁的恒载和活载支座反力之和后，便可确定所使用的盆式橡胶支座的容许承载力。确定支座容许承载力时，一般应使支座的反力不要超过其容许承载力的5%。但需要注意的是，支座的容许承载力并不是选择愈大愈好，这是因为一：容许承载力大，支座尺寸也较大，这样会加大墩台尺寸，不仅造成浪费，也不美观。：更重要的是支座中四氟活板的摩擦系数与支座正压力成反比，如果支座反力比支座容许承载力小得多，则摩擦系数会大大增加，导致墩台和基础所受的水平力大幅度增加，这将极为不利。因此设计时不必担心支座的安全储备。

支座与桥梁的连接方法：

1、焊连连接：桥梁上下部构造在施工中，在支座位置应预埋比本系列支座顶、底板大的钢板，并有可靠锚固措施。支座就位后用断续焊接将支座顶、底板与预埋钢板焊接在一起。
2、地脚螺栓连接：用地脚螺母将支座与桥梁上下部构造连接。
上述两种方法也可混合使用，如支座与大梁采用地脚螺栓连接与墩台采用焊接连接。
当采用预埋地脚螺体孔的地脚螺体连接时，建议用环氧树脂砂浆替代灌浆的混凝土，其配合比(按重量)为环氧树脂(6101)100，二丁脂17，乙二胺8，砂250。
