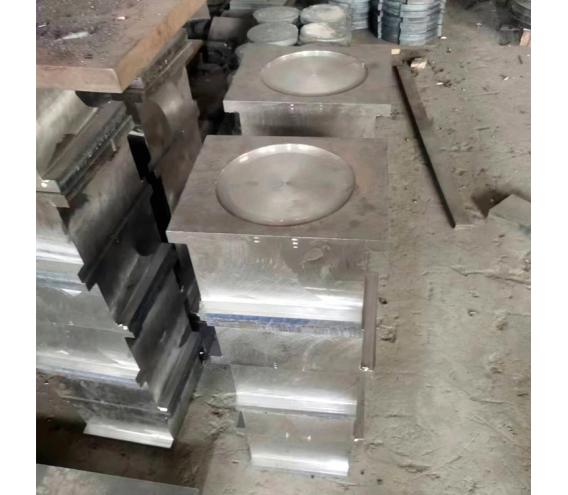

双向滑动球铰钢支座竖向拉力

球形支座是一种通过球面传力、具有不出现力的缩颈现象的桥梁支座产品，使用本产品作用在混凝土上的反力比较均匀,在使用中支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关。因此特别适用于大转角的要求，设计转角可达0.05rad以上。支座各向转动性能一致，适用于宽桥、曲线桥等； 支座不用橡胶承压、不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。

双向滑动球铰钢支座竖向拉力 球型支座特点：具有一般球型转角大、转动灵活、转动力矩与转角无关、转动性能各个方向一致等优点外，还具有以下几大特点：1、承载吨位大-支反力可超过100000KN；2、转角大（转角0.06）3、平面滑动和转动磨擦阻力小。4、防尘防水性能好，可磨擦副无腐蚀。5、支座小巧轻便，较同样支反力的盆式橡胶支座重量减轻40-50％，较同样支反力的其它球座重量减轻20～25％

双向滑动球铰钢支座竖向拉力 球型支座性能：

1、支座反力（竖向承载力）分为15级：1500KN，2000KN，2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN、12500KN、1500KN、17500KN和20000KN。

2、支座转角分为0.02、0.04、0.06rad.

3、支座位移量：活动支座（双向和单向）位移分5级：±50、±100、±150、±200和±250mm，双向活动支座的横向位移为±40mm。

4、支座承受的水务是：单向活动支座（DX）横桥向承受水平力及固定支座（GD）承受水平力为支座反力的10%。

 双向滑动球铰钢支座竖向拉力支座与桥梁的连接方法：

1、焊连连接：桥梁上下部构造在施工中，在支座位置应预埋比本系列支座顶、底板大的钢板，并有可靠锚固措施。支座就位后用断续焊接将支座顶、底板与预埋钢板焊接在一起。
2、地脚螺栓连接：用地脚螺母将支座与桥梁上下部构造连接。
上述两种方法也可混合使用，如支座与大梁采用地脚螺栓连接与墩台采用焊接连接。
当采用预埋地脚螺体孔的地脚螺体连接时，建议用环氧树脂砂浆替代灌浆的混凝土，其配合比(按重量)为环氧树脂(6101)100，二丁脂17，乙二胺8，砂250。
