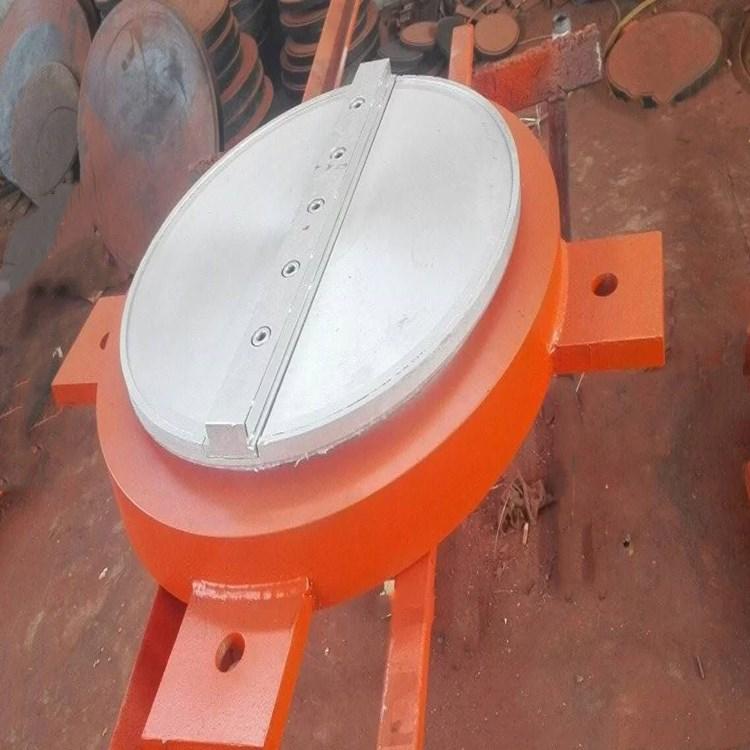

双曲面抗拉球铰钢支座规格可选择

支座特点：

结构新颖：具有的转动条结构提升了支座的转动及受力性能。

包覆不锈钢的球冠转动面提升了支座的转动性能。

材质优良：材料采用改性分子量聚乙烯，提升了支座的性能，滑动性能和使用寿命；材料的采用提高了设计面压，减小了支座的尺寸，减轻了重量，降低了工程造价。

双曲面抗拉球铰钢支座规格可选择 支座材质选择：
支座构件的设计先是材料的选择，比较常用的是q235(类似a3)和q345。通常主要结构使用单一钢种以便于工程管理，经济考虑，也可以选择不同强度钢材的组合截面。当强度起控制作用时，可选择q345；稳定控制时，宜使用q235万向球铰支座质量，构件设计中，现行规范使用的是弹塑性的方法来验算截面 万向可动球铰支座种类全，这和结构内力计算的方法并不匹配。

双曲面抗拉球铰钢支座规格可选择 球型支座主要技术性能1、支座反力（竖向承载力）分为15级：1500KN，2000KN，2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN、12500KN、1500KN、17500KN和20000KN。2、支座转角分为0.02、0.04、0.06rad.3、支座位移量：活动支座（双向和单向）位移分5级：±50、±100、±150、±200和±250mm，双向活动支座的横向位移为±40mm。4、支座承受的水务是：单向活动支座（DX）横桥向承受水平力及固定支座（GD）承受水平力为支座反力的10%。

双曲面抗拉球铰钢支座规格可选择 球型支座安装流程：

1.支座出厂时，应由工厂将支座调平，并拧紧连接螺栓，防止支座在运输和安装过程中发生转动和倾覆。支座可按设计需要预设转角和位移，由施工单位在订货前提出预设转角和位移量的要求。生产厂在装配时预先调整好。

2.支座安装前，施工单位要开箱检查支座及配件的相关资料；开箱后不得任意转动连接螺栓和拆卸支座部件。

3.当支座安装采用螺栓栓接时，在下支座板四周用钢契块调整支座水平，并使下支座底板面高出桥墩顶面20-50mm，找出支座纵、横桥向的中心位置，使之符合设计要求。用环氧砂浆灌筑地脚螺栓和支座地面垫层。

4.当支座安装采用焊接连接时，应先将支座准确后，采取对称间断焊接的方法，将上、下支座板与梁体及墩台预埋钢板焊接，焊接时应防止伤到支座和混凝土。

5.支座安装高度应符合设计要求，要支座平面的水平及平整，支座支承平面死角高差不得大于2mm。

6.在梁体安装完毕后，或现浇混凝土梁体形成整体并达到设计强度后，在张拉梁体预应力之前，应拆除上、下支座的连接钢板，以防止约束梁体的正常转动。

7.拆除上、下支座的连接钢板后，检查支座的外观有无破损现象，并及时安装支座的外防尘罩。
