桥梁减震球型钢支座 网架滑移球型支座安装方式

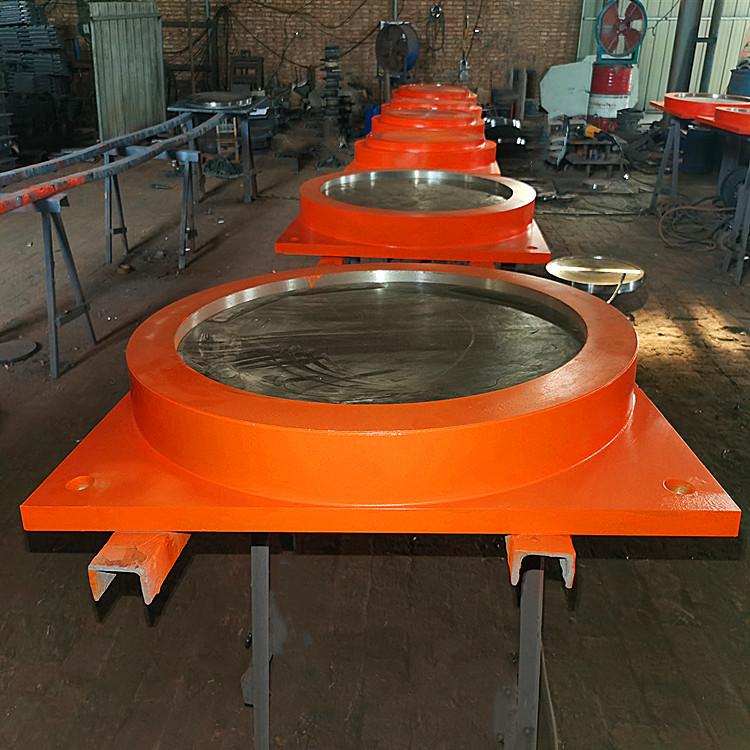

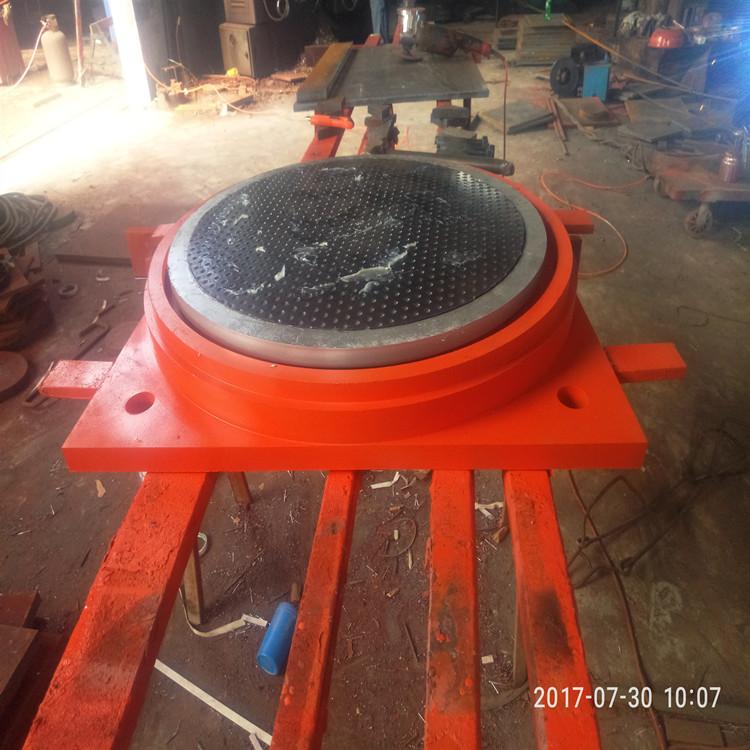

球型支座结构形式：球型支座由上支座板（含不锈钢板）、下支座板、球型板和四氟乙烯滑板（平面和球面各一块，以下简称四氟板）等组成。

双向活动球型支座（代号SX） 单向活动球型支座（代号DX） 固定球型支座（代号GD）

球型支座可承受的水平力：纵向活动支座（ZX）横桥向水平力为支座的反力的10%  固定支座（GD）承受水平力为支座反力的10%。

桥梁减震球型钢支座 网架滑移球型支座安装方式 球型支座主要技术性能：

1、支座反力（竖向承载力）分为15级：1500KN，2000KN，2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN、12500KN、1500KN、17500KN和20000KN。

2、支座转角分为0.02、0.04、0.06rad.

3、支座位移量：活动支座（双向和单向）位移分5级：±50、±100、±150、±200和±250mm，双向活动支座的横向位移为±40mm。

4、支座承受的水务是：单向活动支座（DX）横桥向承受水平力及固定支座（GD）承受水平力为支座反力的10%。

桥梁减震球型钢支座 网架滑移球型支座安装方式  支座与桥梁的连接方法：

1、焊连连接：桥梁上下部构造在施工中，在支座位置应预埋比本系列支座顶、底板大的钢板，并有可靠锚固措施。支座就位后用断续焊接将支座顶、底板与预埋钢板焊接在一起。
2、地脚螺栓连接：用地脚螺母将支座与桥梁上下部构造连接。
上述两种方法也可混合使用，如支座与大梁采用地脚螺栓连接与墩台采用焊接连接。
当采用预埋地脚螺体孔的地脚螺体连接时，建议用环氧树脂砂浆替代灌浆的混凝土，其配合比(按重量)为环氧树脂(6101)100，二丁脂17，乙二胺8，砂250。

桥梁减震球型钢支座 网架滑移球型支座安装方式  支座的卸货与存放：

1.支座需用软绳捆扎，装卸时需用叉车或起重设备吊装，支座各部件已按要求连接好，可立即用于安装。

2.如果送达工地的支座没有立即安装，应妥善存贮，支座存贮的场所要求场地平整，支座套管的下方用方木或木块垫放。支座存贮的场所应防潮防嗮防尘，并保持清洁，严禁与酸，碱，油类，有机溶剂等影响支座质量的物质接触，并距离热源1m以上。支座存贮应不影响工地施工，且方便支座的运输和吊装。本系列支座本体部件不可以分解拆开。

3.整个装卸，运输和储存的过程应当保证支座各部件及油漆面不受损坏。
