网架钢结构减震球铰支座减震性能好

球型钢支座的作用桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。它能将桥梁上部结构的反力和变形(位移和转角)可靠地传递给桥梁下部结构，从而使结构的实际受力情况与计算的理论图式相符合。桥梁支座必须满足以下功能要求。先桥梁支座必须具有足够的承载能力，以保证地传递支座反力。其次支座对桥梁变形(位移和转角)的约束应尽可能地小，以适应梁体自由伸缩及转动的需要。此外支座应便于安装、养护和维修，并在必要时进行更换。

网架钢结构减震性能好  球型支座的优点为：球型支座受力明确、承载力大、转动灵活、容许转角大等。主要适用于弯桥、坡桥和大跨度桥梁。其主要构造特点是带球面的支座底板。

球型支座主要用于公、铁路桥梁，特别适用跨度大、宽度大的桥梁及曲线桥、城市互通式立交桥。

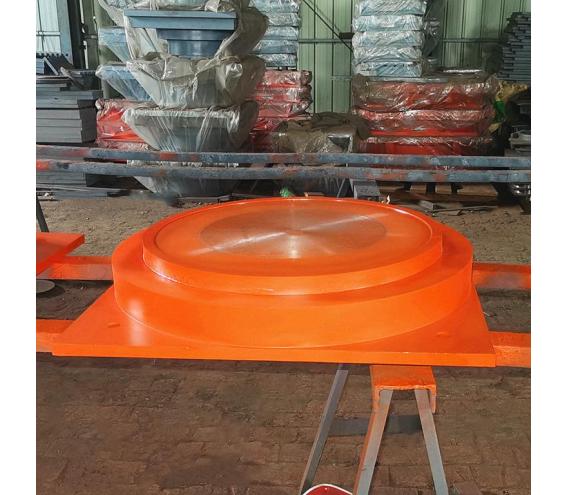

网架钢结构减震球铰支座减震性能好  球型支座结构形式：球型支座由上支座板（含不锈钢板）、下支座板、球型板和四氟乙烯滑板（平面和球面各一块，以下简称四氟板）等组成。

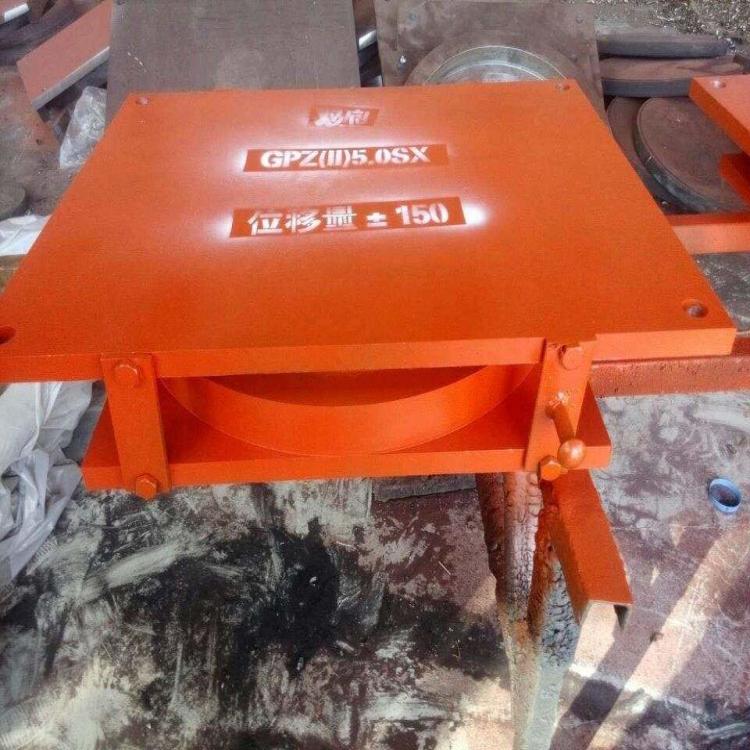

双向活动球型支座（代号SX） 单向活动球型支座（代号DX） 固定球型支座（代号GD）

球型支座可承受的水平力：纵向活动支座（ZX）横桥向水平力为支座的反力的10%  固定支座（GD）承受水平力为支座反力的10%。

网架钢结构减震球铰支座减震性能好  支座与桥梁的连接方法：

1、焊连连接：桥梁上下部构造在施工中，在支座位置应预埋比本系列支座顶、底板大的钢板，并有可靠锚固措施。支座就位后用断续焊接将支座顶、底板与预埋钢板焊接在一起。
2、地脚螺栓连接：用地脚螺母将支座与桥梁上下部构造连接。
上述两种方法也可混合使用，如支座与大梁采用地脚螺栓连接与墩台采用焊接连接。
当采用预埋地脚螺体孔的地脚螺体连接时，建议用环氧树脂砂浆替代灌浆的混凝土，其配合比(按重量)为环氧树脂(6101)100，二丁脂17，乙二胺8，砂250。
