容积式换热器构造特点编辑

（1）换热元件U型管选用小管径管束，水平多行程布置，借以减少通过热媒的断面、增大换热面积、提高热媒流速。

（2）罐内配置导流装置，组织被加热介质流经U型管束，不存在死水区域。

性能特点编辑

与“容积式换热器”相比较；导流型容积式换热器具有下列性能特点：

（1）热媒流速提高了3－6倍，被加热水流速提高了3－5倍，传热系数K有较大幅度的提高,汽-水换热时，在凝结水出水温度T2≈50℃的条件下，K=800～1100W（m2℃）,水一水换热时，k=550～900W/（m2.℃〕，为 “容积式换热器K值的1.7～2.3倍。

（2）换热充分，汽一水换热时能将疑给水的出水温度降至约50℃,简化了换热系统、节能。水一水换热时，在热媒为低温水（70～8O℃)及额定产水量条件下，单级换热可交换出所需温度的热水在导流装置的作用下，罐体底部冷水滞水区减少为“容积式”水加热器的一半。

（3）“RV－04”罐体占地面积小,抽出管束所需空间小，保持了“容积式换热器” 被加热水侧水头损失小（≤0.003MPa）的优点，有利于系统冷热水压力之平衡。

（4）贮热部分贮存有≥15min设计小时耗热量的调节容积。热媒可按设计小时耗热量供给，无需加大热媒负荷。罐内被加热水的温度变化较平缓，采用可靠、较灵敏的温控装置即可满足自动控制水温之要求。

适用范围编辑

适用于一般工业及民用建筑的生活热水供热系统。

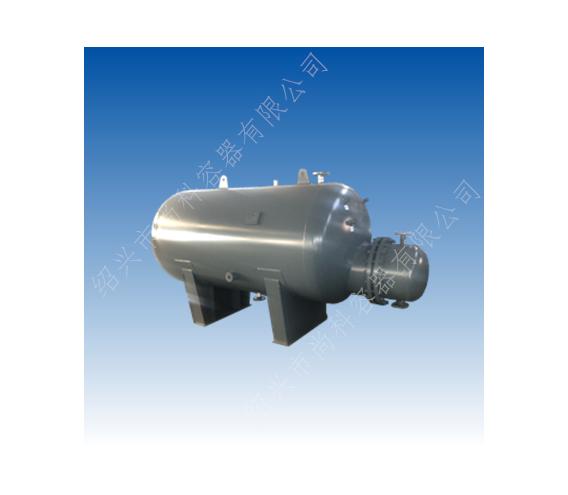

尚科容积式热交换器产品介绍

容积式换热器、半容积式换热器、浮动盘管式换热器

1、别名：（半）容积式水水换热器、（半）容积式汽水换热器、（半）容积式水加热器、导流型（半）容积式换热器、导流型（半）容积式水加热器、浮动盘管容积式换热器、浮动盘管式汽水换热器、水平浮动盘管换热器；

2、用途：酒店、小区、体育馆、泳池、集中供热水洗浴用；

3、材质：壳体碳钢衬SUS444/SUS304不锈钢、壳体碳钢衬铜皮（1.0mm）、壳体SUS304不锈钢、壳体SUS316L不锈钢、换热管为紫铜管、不锈钢管；

5、容积：0.5m3-15m3；

6、类型：立式、卧式、容积式、半容积式、浮动盘管型（DFHRV）；

7、压力：管程0.4MPa、0.6MPa、1.0MPa、1.6MPa；壳程0.4MPa、0.6MPa、1.0MPa、1.6MPa；

8、热源：太阳能、蒸汽锅炉、热水锅炉、空气型热泵；

9、交货周期：15-30天；

10、型号注明：RV-03-5H(0.4/1.0) RV-容积式、03-卧式、5-立方、H-水水换热、

0.4/1.0-管程压力0.4MPa壳程压力1.0MPa

RV-04-5S(0.4/1.0) RV-容积式、04-立式、5-立方、S-汽水换热、

0.4/1.0-管程压力0.4MPa壳程压力1.0MPa

HRV-01-5H(0.4/1.0) HRV-半容积式、01-卧式、5-立方、H-水水换热、

0.4/1.0-管程压力0.4MPa壳程压力1.0MPa

HRV-02-5S(0.4/1.0) HRV-半容积式、02-立式、5-立方、S-汽水换热、

0.4/1.0-管程压力0.4MPa壳程压力1.0MPa

汽水交换容积式换热器热媒为蒸汽≤152℃； 水水容积式换热器热媒为高温热水≤95℃
