一、概述

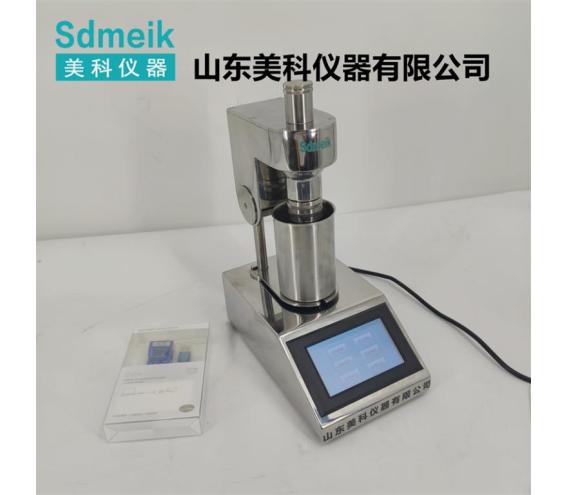

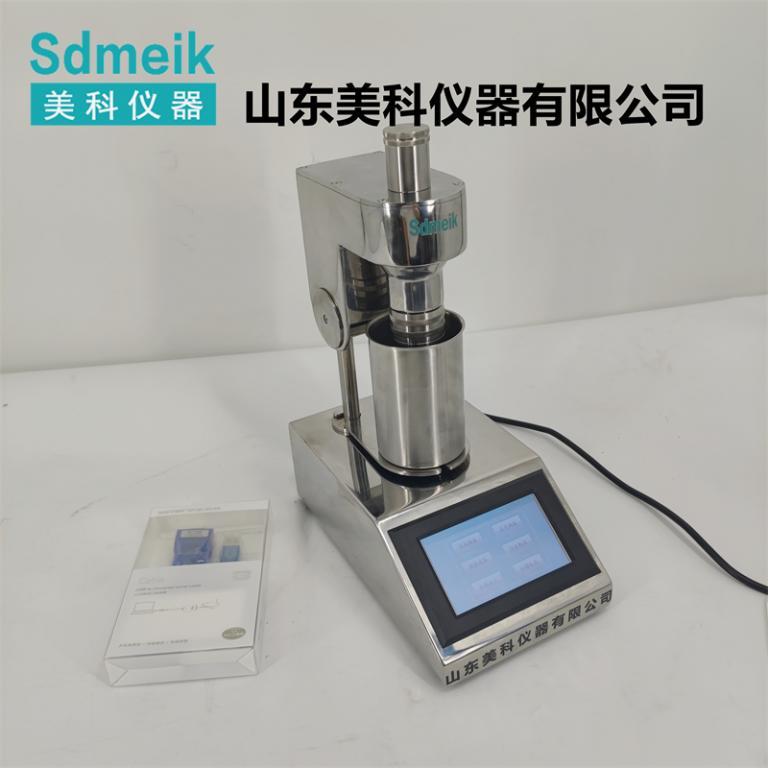

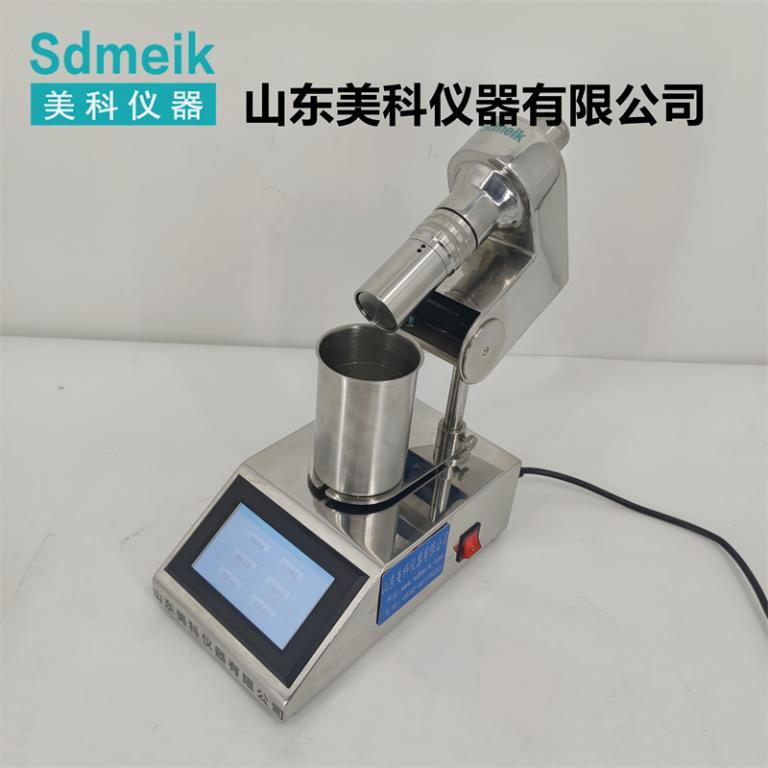

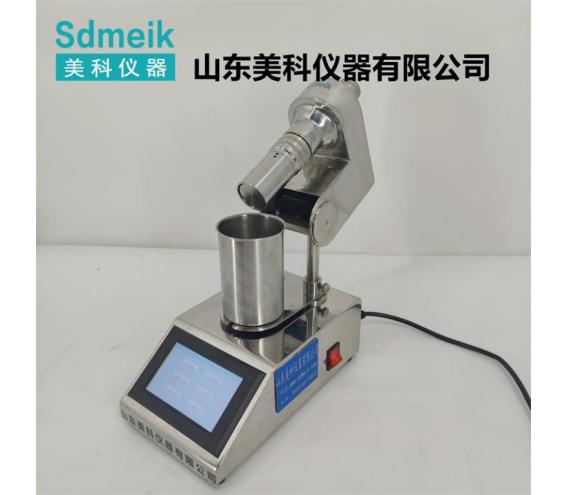

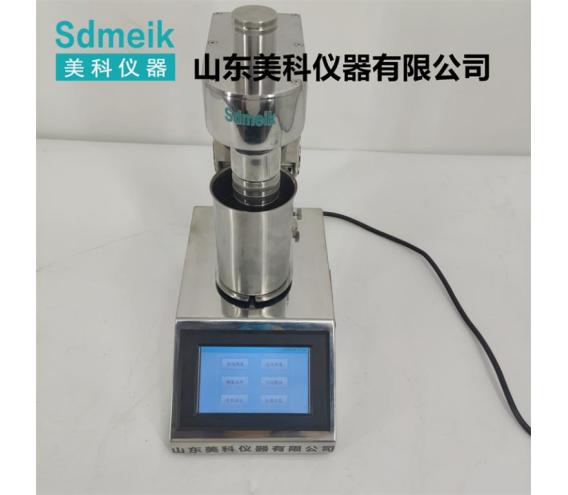

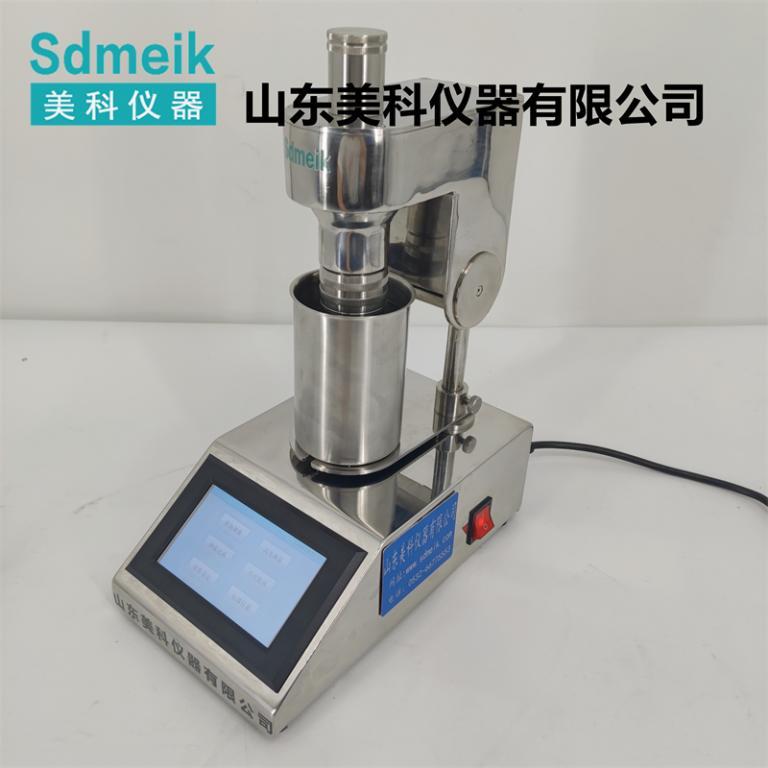

ZNN-D12型数显旋转粘度计由传统的机械传动改为单片机控制，数据在长期使用中更加稳定。可在十二速、十二速下进行流变参数的测量，根据多点测量数值绘制流变曲线，确定液体在流动过程中的流型，选用合适的计算公式，对非牛顿流体进行较精确的测量，用于现场钻井液流变参数的研究分析，同时，可进行动、静切力、流性指数和稠度系数等一系列技术参数的测定。有利于安全、快速、科学钻井的需要。具有操作方便，测试准确的特点。

二、型号及规格

ZNN-12型F1扭力弹簧测量组件

仪器的维护与保养

1.测试完后必须清洁仪器与样品接触的部件，如外转筒、内筒和样品杯等。必须将外转筒安装在仪器上，以保护内筒轴。

2.仪器长期不用时，应放置在干燥环境中，正常使用无需注油润滑。

3.内筒为空心式结构，每次测试后应及时清洗擦干,清洗时应手指堵住锥孔，以免脏物和液体进入腔内。

4.保证内筒重量为70±5g。内筒锥孔面不得划伤、碰撞。

5.每次安装内筒时，应动作轻柔，安装时，手拿内筒逆时针旋转向上用力，卸下内筒时应逆时针旋转向下用力，以免内筒轴弯曲变形。

6.在操作和保存扭力弹簧组件时，要轻拿、轻放，以免变形。

7. 当移动、维修或清洁仪器时。要轻拿、轻放，以免造成部件变形影响精度和使用。

8. 维修和移动仪器时应切断电源，方能排除故障和移动。

9.每次使用完毕后，应及时将仪器擦拭干净，放置干燥环境处。

仪器的运输与储存

仪器的运输与储存应符合于JB/T9329-1999标准。产品应储存在通风的室内，室内空气中不含有能引起器件腐蚀的杂质。故障的判定与排除

序号	故障	原因	排除方法
1	接通电源，电动机不转动。	熔断丝烧断	旋开熔断器更换熔断丝。
2	外转筒摆动大，超过0.15mm。	碰撞或用力装卸使其变形。	更换外转筒。
3	测量误差偏大。	扭力弹簧失去精度。	参照“仪器校验的扭力弹簧校验方法”进行校正。如扭力弹簧变形，应更换扭力弹簧，方法参照“仪器校验的扭力弹簧更换”。
4	外转筒转动时，内筒掉落。	内筒没安装好、内筒锥孔有杂物或锥孔面碰伤。	清洁内筒锥孔，重新安装内筒。入锥孔面按碰伤应更换新内筒。安装方法参照“测试操作方法2条”。
5	刻度盘不转动。	轴承D85锈蚀。	取下护罩，松开紧定螺钉，将扭力弹簧和齿轮箱盖拿出，卸下外转筒、内筒、卡圈、轴承盖轴用弹性挡圈，从上部拿出刻度盘和内筒轴，更换轴承
6	内筒轴弯曲。	碰撞内筒轴或装卸内同时用力不均匀。	更换内筒轴。取出内筒轴组件后压出内筒轴，装入新内筒轴时必须配合牢固。
