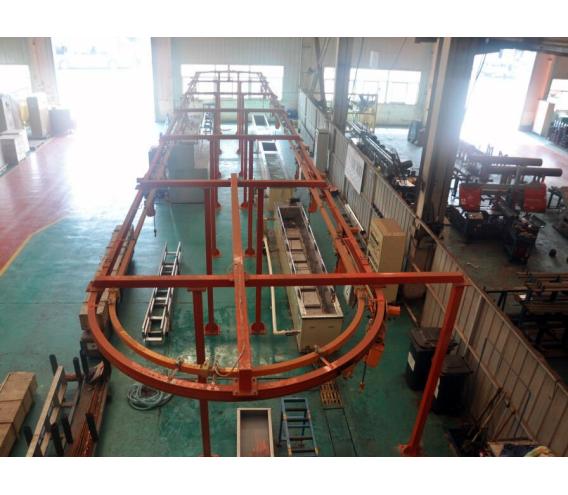

铜管超声波自动清洗线
系统构成
组合电器控制柜 一只
超声波发生器 七台
超声波震板 七台
超声波清洗槽 一台
超声波漂洗槽 一台
过滤循环装置 二套
料框摆动装置 二套
清洗时间定时装置 一套
加热装置 一套
技术参数
整机总重量： 1.85T
输入电压： AC380V/50HZ
超声波清洗槽参数
外型尺寸： 5500*750*800mm
内槽尺寸： 5000*550*600mm
震板尺寸为 500*400*100
超声波功率： 8.4KW
超声波频率: 28KHZ
过滤器流量： 12T/H
真空泵扬程： 15m/H 转速2900r/min
调速电机： 0.75W
摆动速率： 25~30转/min
加热功率： 10KW
时间控制： 0s~99H
漂洗槽参数
外型尺寸： 5500*750*800mm
内槽尺寸： 5000*550*600mm
钝化槽外型尺寸4300*650*800


操作指南
1.在超声波槽内与漂洗槽内加水至指定液位，按比例在超声波清洗机槽内加入清洗剂。
2.开启电源，打开超声波槽与漂洗槽的加热系统，预热加温，使水温升至40~50℃。
3.按下超声波开启按钮，将管件以平铺形式摆放在超声波槽内的料框上，（建议每批次在百根以内为宜），清洗时间通常为数分钟，具体视工件脏污程度、每批清洗数量而定。
4.开启超声波槽内的循环过滤开关，边清洗边过滤杂质，通常为小流量循环。
5.打开超声波槽内摆动装置开关，使管件随料框匀速摆动，摆动轨迹为±25CM一般为15~20转/min,可自由调整。
6.吊出管件，在超声波槽上方时，略微倾斜停留，倒出管内残余清洗液。
7.将管件放在漂洗槽中，开启漂洗槽的摆动装置和循环过滤装置，漂去管件上的清洗液残余及残余细微颗粒物，可进行大流量循环过滤，因槽内无超声设置，必须考虑水流对超声波发射方向的干扰。
8.吊出工件，倾斜倒出液体，完成整个清洗流程。
9.下班之前，关闭电源，放出超声波槽内液体，清水冲洗保养设备。
