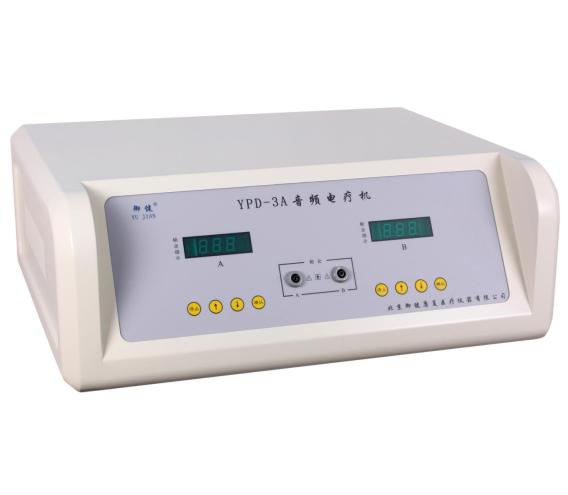

一、YPD-3A 音频电疗机产品概述

YPD-3A音频电疗机是工作频率为1000Hz、2000Hz、3000Hz、4000Hz的等幅正弦中频电疗机。该机具有双路输出，可同时对两名患者或者一个患者的两个不同部位进行治疗，具有消炎、止痛之作用。电疗机由主机、导线和电极片组成。

该仪器特设四档频率选择，分别为1000Hz、2000Hz、3000Hz、4000Hz。并有输出电流显示。

二、结构组成

本产品由主机、导线和电极片组成。

三、适用范围

本产品对腰痛、神经痛、扭伤、关节炎、P腔炎、肩周炎、术后肿块具有镇痛、消炎作用，可松解疤痕粘连，缓解声带麻痹。但肌体易产生适应性。

四、jin忌症

急性化脓性炎症、出血倾向、恶性肿瘤、血栓性静脉炎、活动性肺结核、置有xin脏起博器者、孕妇、局部有异物、心区、孕妇下腹部、对电流不能耐受者。

五、正常工作条件

1、环境温度：5℃～40℃。

2、相对湿度：≤80%。

3、大气压力：500hPa～1060hPa。

4、电源条件：交流220V±22V、50Hz±1Hz。

5、输入功率：90VA。

六、YPD-3A 音频电疗机主要技术参数

1、工作频率：1kHz、2kHz、3kHz、4kHz共4档可调（500Ω条件下），误差±10%。

2、输出电流：在500Ω负载下，电疗机最大输出电流应不小于50mA，输出电流极限应不大于100mA，误差±10%，并应在最小至最大输出范围内分80档可调。

3、输出电流稳定度：输出电流变化率应不大于5%（500Ω条件下）。

4、输出开路和短路性能：电疗机在最大输出时，经电极短路5s，再开路15s，关闭输出1min，重复试验10次，应能正常工作。

5、治疗时间：10min～60min，误差±10%。

6、熔断器：F2A250V  Φ5mm×20mm。

7、安全类型：I类、BF型应用部分。

8、运行模式：连续运行。

9、输出通道数：2，每通道独立设置，连接两个电极片。

10、连续工作时间：≥4h。

11、输出波形：等幅正弦波。

12、外形尺寸：490mm×400mm×200mm。

13、重量：9kg。

14、电极片：

⑴ 种类：理疗用硅橡胶导电电极片或理疗粘贴电极。

⑵ 材质：以硅橡胶或导电胶为主要原料。

⑶ 规格型号：

① YZ-100：130mm×95mm（理疗用硅橡胶导电电极片）；

② YZ-45：95mm×60mm（理疗用硅橡胶导电电极片）；

③ LT-1：40mm×40mm（理疗粘贴电极）。

15、功能：电疗机具有的功能如下：

⑴ 具有频率选⑵ 具有工作状态切换功能；⑶ 具有幅度调节、显示功能。

注意：负载阻抗对工作频率无影响。输出电流会随着负载阻抗的增大而增大。

七、操作说明

1、连接电源线，接通电源开关，两路显示F00（表示工作频率0kHz），蜂鸣器响一声。

2、电极片在使用前首先用湿纱布擦拭干净，自然风干后用75%的医用酒精擦拭15次以上进行消毒，使其自然挥发至干燥状态。

3、将导线插头插入某路输出插座，然后将电极固定在治疗部位。在电极板与皮肤之间应垫多层用清水浸湿的布衬垫。

4、按某路↑或↓键，选工作频率后按确认键，蜂鸣器响一声，某路显示T00（表示治疗时间0分钟）。

5、按某路↑或↓键，选治疗时间后按确认键，蜂鸣器响一声，某路显示A00（表示应出电流0mA）。

6、按某路↑或↓键，输出指示灯亮，调节输出电流强度达到患者的能耐受为止。

7、治疗过程中需观看参数时，按确认键，蜂鸣器响一声，依次显示工作频率、剩余治疗时间和输出电流。

8、治疗过程中需停止时，按停止键，蜂鸣器发出提示音，显示F00，终止治疗。预定治疗时间到时，蜂鸣器发出提示音，显示F00，停止治疗。治疗结束后，取下电极再切断电源。
