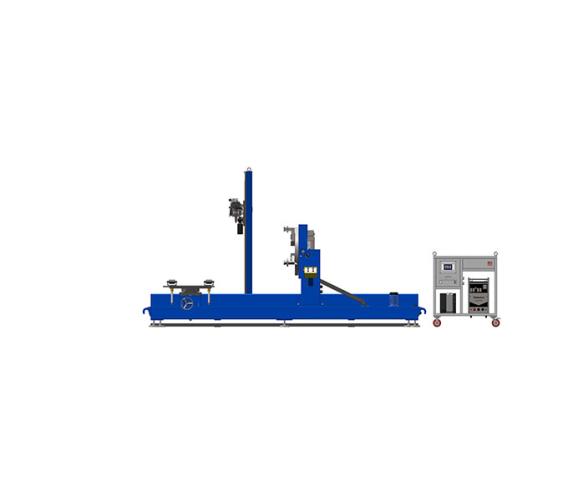

新产品上线H5082-T自动焊设备

H5082-T自动焊设备通常具有gaoxiao、jingzhun、稳定等特点，能够大幅提高焊接质量和生产效率。

这类设备广泛应用于制造业和工程领域，如汽车制造、航空航天、船舶建造等。

功能特点：

1、适应管管、管弯头、管三通、管高颈对接；管法兰、弯头法兰角接

2、适应碳钢、低合金钢、不锈钢等多种材质的焊接

3、搭载氩弧焊焊接设备

4、整机一体式设计，结构紧凑、成熟可靠；三爪自定心电动卡盘旋转定位准确

5、三维焊接操作臂+电动变位机+焊枪角度调节机构，了焊枪多位置、多角度转换

6、控制系统采用大屏幕触摸屏人机界面，编程方便

7、焊接工艺存储量为30套，可根据焊件规格，按编号直接调用相应焊接工艺

8、标配弧长genzong系统（AVC）及焊枪横摆系统（OSC）

9、数控自动送丝机，具自动反抽丝功能和脉动送丝功能，送丝精度高

10、强制循环水冷系统，了整机长时间可靠运行

11、一键式操作，自动完成整个焊接过程；也可根据需要实时干预焊接参数

规格型号

H5082-T

焊件类型

管管、管高颈法兰环缝及管法兰角焊缝焊接（可选配直缝焊接功能）

卡盘

中心通孔515mm；夹持外径Φ100～Φ800mm；

三爪自定心电动卡盘

变位机

0～90°电动变位；旋转半径800mm

托架

适应Φ100～Φ800mm；标配一组

焊枪摆动器

摆幅0～20mm； 摆动速度0～20mm/s；坡口侧停留时间0～5s

弧长genzong器

genzong范围0～40.0mm ；genzong速度0～6mm/s；弧长genzong精度0.2mm

氩弧焊自动送丝机

适应丝径1.0mm

焊枪

LD27水冷氩弧焊焊枪；变位角度0～90°

控制器

彩色触摸屏式控制器

存储量

可存储30套焊接工艺（选配直缝焊接时存储量为40套）

焊接层数

自动分层

焊接电源

松下YC-400TX氩弧焊电源（可选配松下热丝氩弧焊电源）

操作臂行程（mm）

（X×Y×Z）

2500×900×30

卡盘前部行程

2000

整机尺寸长×宽×高

（不含控制柜）

4000×2200×2500

输入电源

焊接电源30KW/380V/50Hz，控制系统1.0KW/220V/50Hz
