一、设备介绍

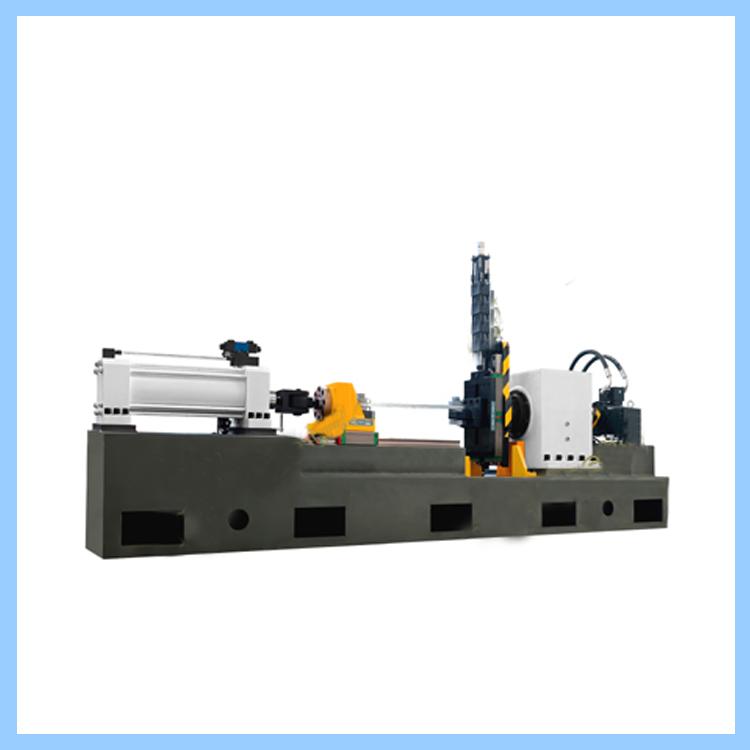

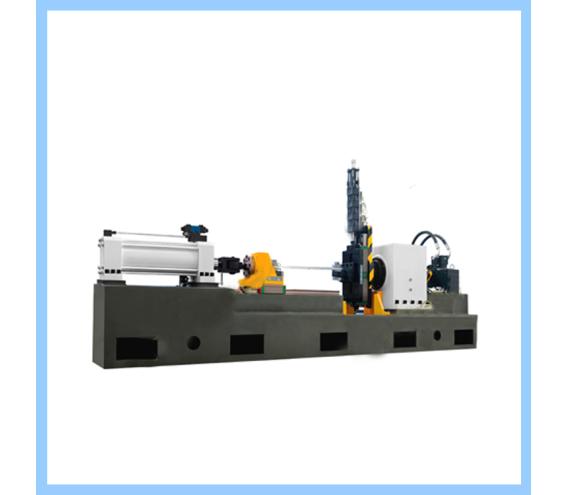

联轴器膜片疲劳试验机是用来测试联轴器膜片在拉弯扭三种动力荷载组合作用下的疲劳性能的设备。测定考核联轴器膜片工作寿命，这种试验机能够模拟联轴器在实际工作环境中承受的复杂载荷情况，从而评估其疲劳寿命和可靠性。

二、功能特点

1.加载能力：可实现拉伸、弯曲、扭转任意组合的复合疲劳试验，z大程度模拟膜片在实际工作中的复杂受力状态。

2.精度控制：采用伺服控制技术和高精度传感器，载荷、扭矩、位移的控制精度均达到0.1% FS，确保试验数据的可靠性。

3.数据处理：专用软件可自动采集、分析数据，生成各类曲线和报告，提高试验效率和数据处理的准确性。

三、技术参数

水平拉伸力荷载≥300kN，

垂向弯曲力荷载≥±10kN，精度0.5%，

旋转摆动扭矩力≥±1000N.m，精度0.1°，

摆角±45°，

扭矩示值相对误差:≤±1.0%

垂向弯曲位移:±50mm，

记录时间:≥24h，

加载波形：支持正弦波、方波、三角波及自定义波形

频率:4Hz，

电源:AC 220V±10%

四、试验流程

4.1 试样准备

选取联轴器膜片试样，测量其尺寸，并对表面进行清理，

4.2 试样安装

将膜片通过螺栓分别与前端法兰和后端法兰连接，拧紧螺栓时采用扭矩扳手，确保连接可靠4.3 参数设置

打开控制软件，进入试验参数设置界面，选择试验类型（如拉伸- 扭转复合疲劳、弯曲 - 扭转复合疲劳等）。输入力值，设置参数。

4.4 试验运行

点击软件“启动” 按钮，设备按设定参数开始运行，施加相应的载荷。当循环次数达到预设值或膜片发生断裂（载荷突然下降至 50% 设定值以下）时，设备自动停机，并记录停机时的循环次数、最终载荷等数据。

4.5 数据处理与分析

试验结束后，软件自动保存试验数据（包括时间、载荷、扭矩、位移、应变等），生成疲劳寿命曲线（S-N 曲线）、载荷 - 位移循环曲线等，输出试验报告。
