模拟激振波冲击特性动态测试装置振动冲击试验装置

垂直方向激振波冲击动态响应测试频率控制5-60Hz

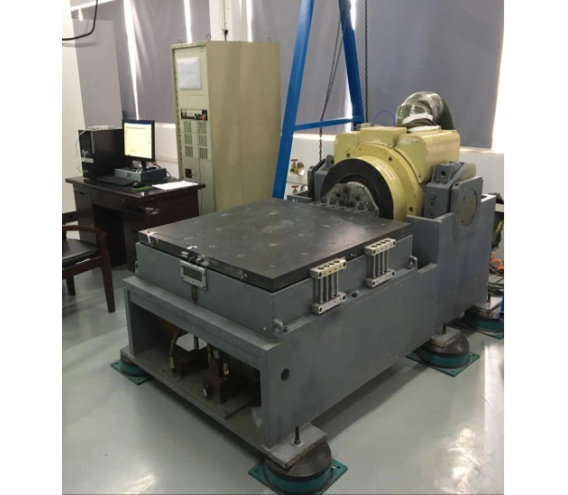

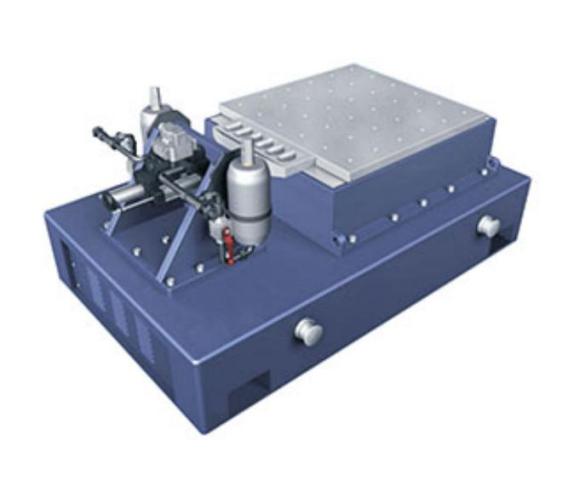

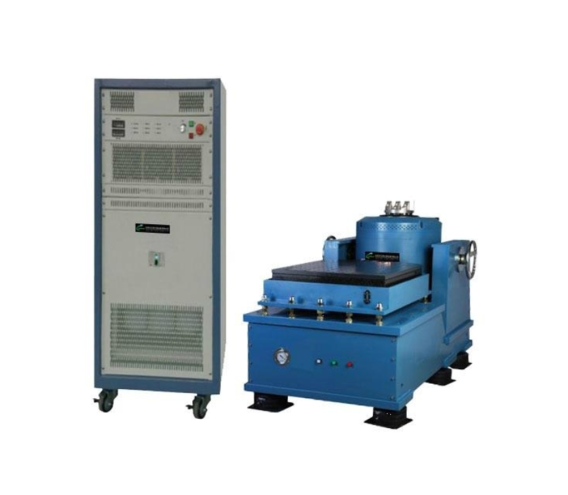

一、装置介绍

本模拟激振波冲击特性动态测试装置，专为Z大负载60kg 的小型试件（如电子元器件、精密机械部件、小型结构件）设计，可模拟垂直方向的正弦波、方波、三角波等多种激振波冲击，通过精准控制频率、位移幅值，捕捉试件在冲击过程中的动态响应（加速度、位移、应力等），用于评估试件的抗冲击性能、动态刚度及疲劳寿命，满足电子、汽车零部件、航空航天小部件等领域的科研与质量检测需求。

二、技术参数

激振波模拟参数：

Z大负载：60kg；

振动方向：垂直方向（上下振动，模拟重力方向冲击）；

频率控制：

手动调频：5-60Hz（连续可调，步长 0.1Hz）；

自动扫频：5-60Hz（扫频速率 0.1-1Hz/s 可调）；

位移幅值：空载时0-5mm（连续可调，负载状态下幅值精度 ±0.05mm）；

波形种类：正弦波、方波、三角波、半正弦波、后峰锯齿波，支持自定义波形

波形精度：波形失真度≤3%（满量程范围内）。

动态测试参数：

加速度测量：配备压电式加速度传感器（量程0-1000m/s²，精度±1% FS），采样频率 1kHz-10kHz；

位移测量：激光位移传感器（测量范围0-10mm，精度±0.01mm），实时监测试件振动位移；

数据采集通道：8 通道同步采集（可扩展至16通道），支持力、加速度、位移、应变等多参数同步记录。

控制与运行参数：

控制模式：位移控制、加速度控制（两种模式无缝切换）；

冲击次数：0-100 万次（可预设，自动计数，达到次数后停机）；

运行噪声：≤75dB（空载状态）；

电源要求：AC220V±10%，50Hz，额定功率≤2kW。

三、试验流程

1.试件准备：将试件（如小型电子模块、机械零件）固定于工作台面，确保安装牢固（避免振动时松动），粘贴加速度传感器（若需测量试件加速度响应）。

2.参数设置：在控制系统触摸屏选择波形类型（如正弦波）、频率（如30Hz）、位移幅值（如 3mm）、冲击次数（如 10 万次），设置数据采集参数（采样频率 5kHz）。

3.预运行：启动设备进行10 次低幅振动（50% 设定幅值），检查传感器信号是否正常、试件是否稳固，确认无误后进入正式试验。

4.动态测试：设备按预设参数运行，实时显示振动波形、频率、位移幅值及累计次数，数据采集系统同步记录加速度、位移数据。

5.试验结束：达到预设冲击次数后，设备自动停机，软件生成测试报告（含时域波形图、频域频谱图、特征参数表），分析试件在激振波冲击下的动态响应规律。
