50kN铁路道岔转辙机挤脱力试验机电动转辙机挤脱力测试

电动转辙机挤脱力电液转辙机挤脱力电空转辙机挤脱力

转辙机动作杆、锁闭杆锁闭力及挤脱力测试

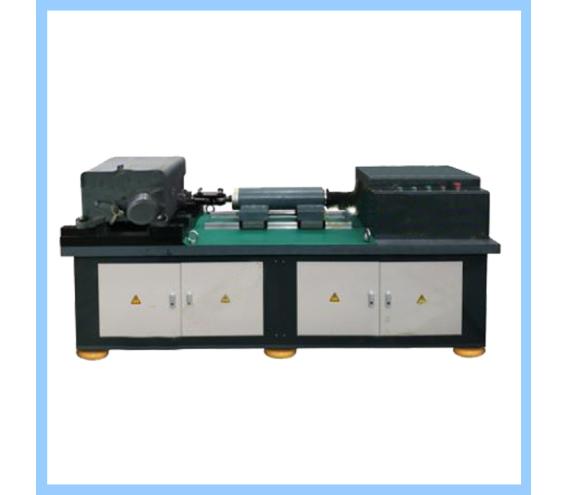

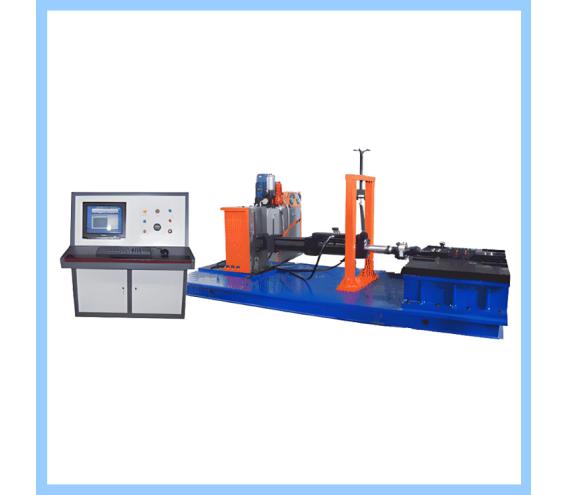

一、设备介绍

铁路道岔转辙机挤脱力试验机用于检测转辙机在受到外部压力时的性能表现，能够完成可挤型ZD6、ZD(J)9系列交直流电动转辙机、整机挤脱力试验的挤脱过程力值、位移、挤脱试验，同时该台体兼具有测试挤切销，剪切过程力值、位移、失效时间的功能。

转辙机动作杆、锁闭杆锁闭力及挤脱力测试：转辙机处于锁闭位置，沿转辙机动作方向向动作杆、锁闭杆施加外力，外力由零开始缓慢增加；直至锁闭完全失效，此过程中的最大外力即为挤脱力。

满足标准：

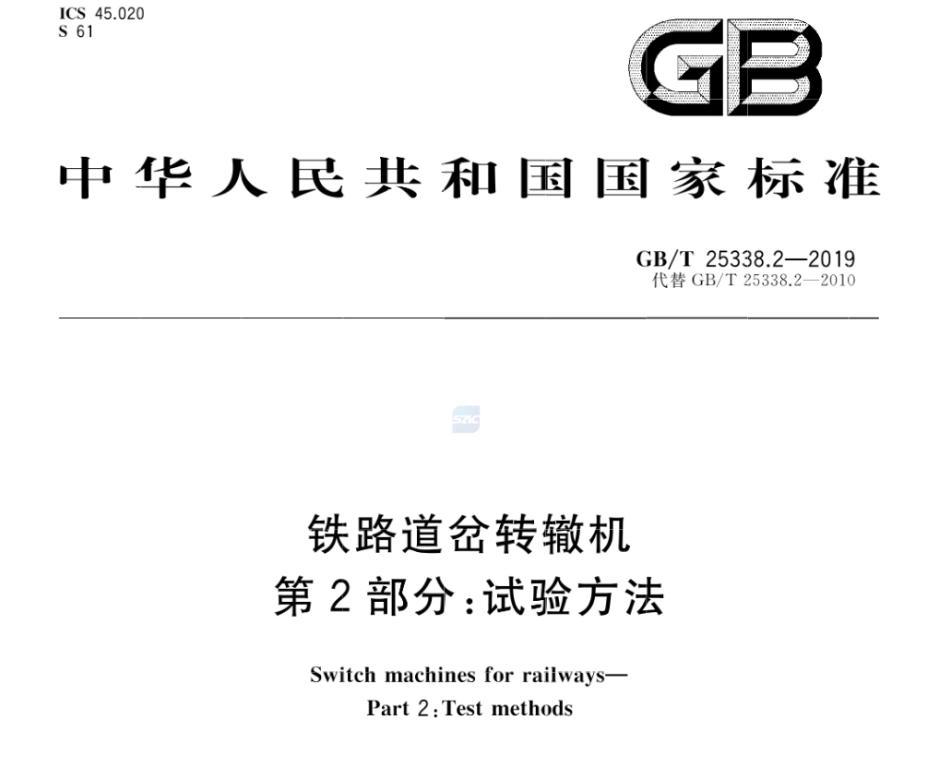

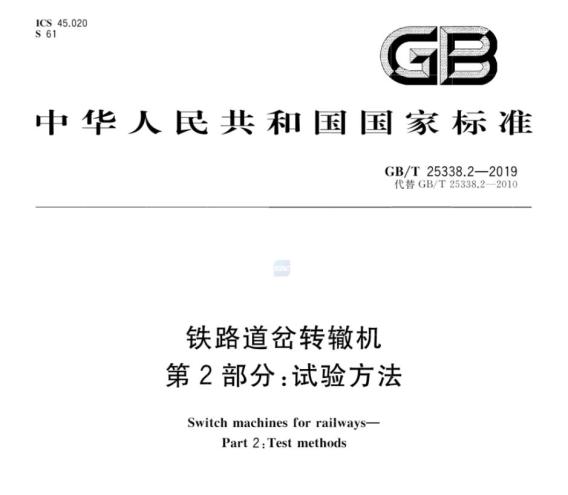

GB/T25338.2-2019铁路道岔转辙机试验方法

GB/T25338.1-2019铁路道岔转辙机通用技术条件

二、技术参数

1、Z大试验力:±50kN;

2、力值精度:±0.5%(按1、2、5、10衰减倍数分档标定,示值精度20%FS起);

3、作动器振幅:±130mm(行程260mm);

4、示值精度:±0.5%(20%起FS)。

5、作动器速度:0.03m/s。

6、恒压伺服泵站规格:流量10L/min,21Mpa;

7、适用转辙机范围:ZD6、ZD(J)9系列交直流电动辙机。

8、电源电压:380V/50Hz,

9、电机功率:5.5kW。

三、功能特点

1.测试台具备手动测试和智能测试功能；测试软件上设置虚拟仪表、手动操作面板按钮测试时测试软件可实时显示当前力值，并具备峰值锁定功能；智能测试模式具有自动完成转辙机挤脱测试功能。

2.测试过程中挤脱力及位移数据以曲线的方式显示出来，具备光标捕捉功能，并可进行保存;清晰、直观，具有历史数据的回溯、图形分析、数据分析等功能;具备打印测试结果报表的功能。

3.配备的专用工装可实现转辙机部件的挤脱力测试，方便快捷。

4.负载台和控制台上设置有调整按钮可控制油缸伸出和缩回，方便转辙机安装调整，并设置“定位”、“反位”转辙机控制按钮，具备交直流转辙机运行调整功能。

四、配置清单

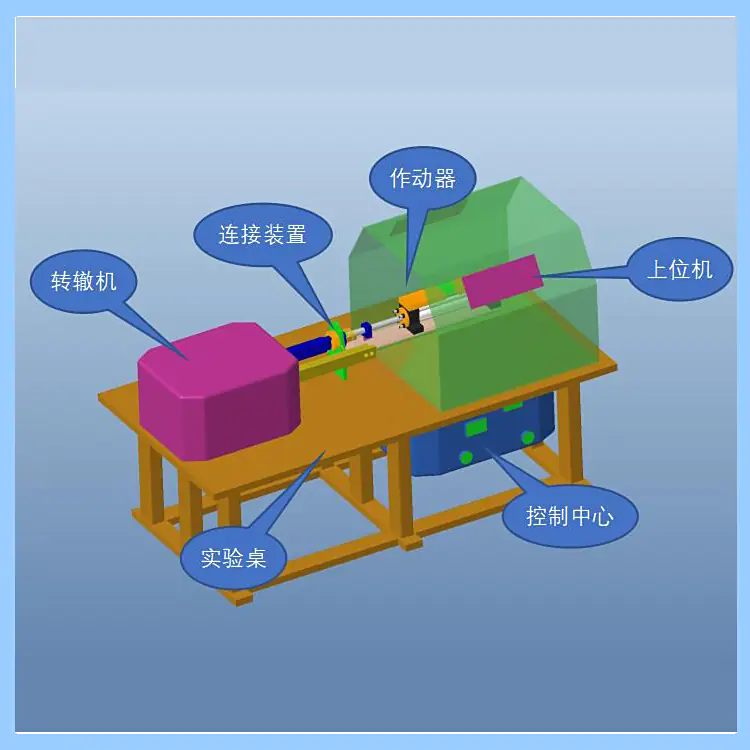

1、主机(含工作台、作动器、负荷传感器、位移传感器等)1台

2、恒压伺服泵站1套

3、标定工具1套

4、冲洗附件1套

5、液压连接管路1套

6、测控系统(含计算机、打印机)1套

7、滤芯3件

8、UPS稳压电源1台
