钢绞线卧式拉力试验机电力安全工器具力学性能试验

GB/T5224-2014 预应力混凝土用钢绞线拉伸延伸率试验机

一、设备介绍

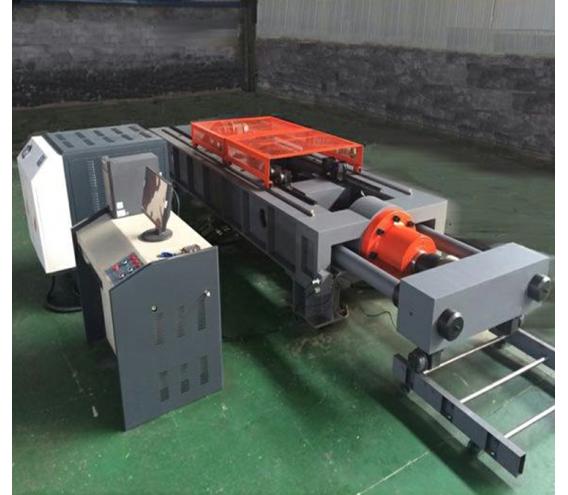

钢绞线卧式拉力试验机主要用于混凝土钢绞线直径（6-21.6mm）的拉伸强度、屈服强度、破断应力、抗拉强度、伸长率等力学性能试验。该试验机采用框架结构，单出杆双作用伺服缸施加试验力，负荷传感器测力，根据试样规格长度可调整拉伸空间，计算机控制试验力的加载方式，按试验方法的要求自动处理试验数据。

满足标准：

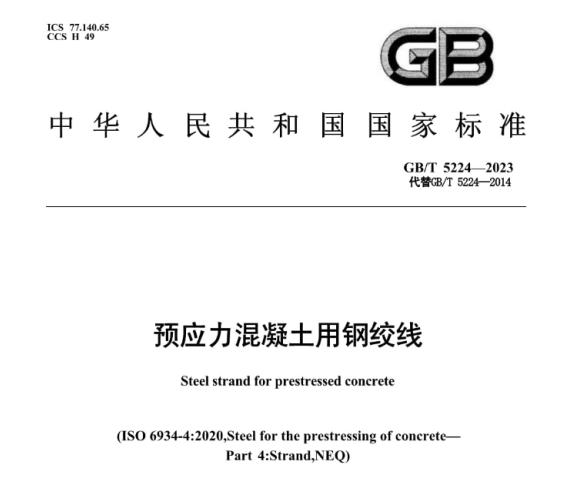

GBT5224-2023《预应力混凝土用钢绞线》

GBT 21839-2019 《预应力混凝土用钢材试验方法》

二、性能特点　

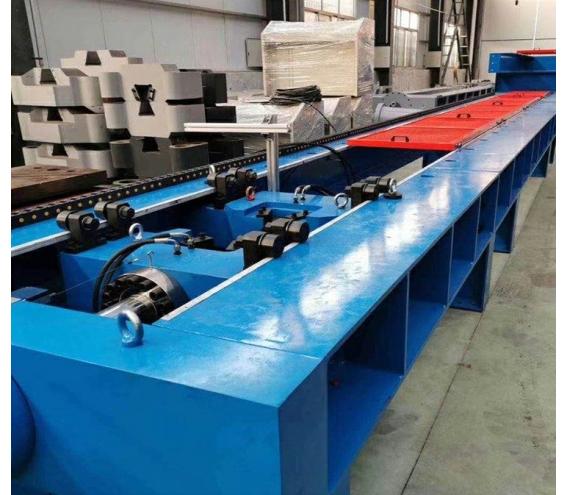

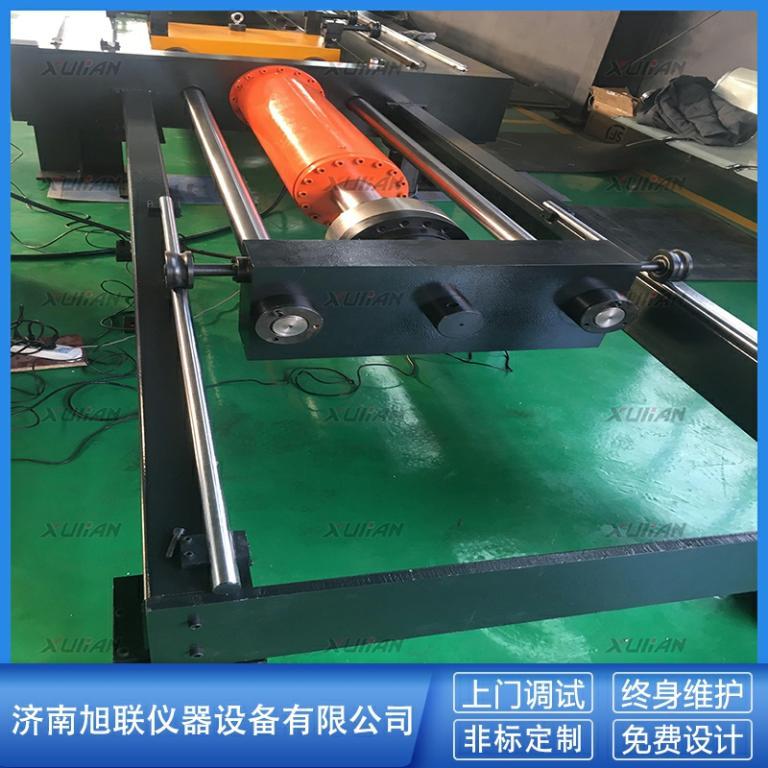

1 主机：机体采用卧式结构，单出杆双作用伺服缸，钢板焊接精加工框架结构，通过前后夹头座、油缸及前横梁组成系统主结构；

2 高精度拉压式负荷传感器测力，光电编码器测量位移。

3采用伺服控制技术，具有试验力、位移等闭环控制回路，可分级进行加载。微机自动采集数据，并进行数据处理。

4专用拉伸附具（可单独设计其它装夹附具）方便可靠。可根据不同种类、不同规格的试样选配附具。

三、技术参数

型号：LAW-600

Z大试验力：600KN

试验力示值相对误差：≤示值的±1%

位移示值相对误差：0.01mm

拉伸空间：6000mm（按用户要求定制）

空间调整方式：间距插销式

活塞加载速度：0-60mm/min

活塞空载Z大速度：0-120mm/min

活塞行程：1000mm(按用户要求定制)

拉伸附具：按用户要求定制插销式

主机外形尺寸约：9500*1600*800mm

四、工作方法

试样准备：根据测试标准截取钢绞线试样（长度3000mm），去除表面油污、锈蚀；

装夹试样：将试样两端装入楔形夹具，调整夹持位置，确保试样与主机轴线同轴；

参数设置：在软件中输入试样直径、标距、试验速度等参数；

试验运行：启动试验，设备按预设模式加载（如力控速率5kN/s），实时显示力值、位移及曲线；

断裂处理：试样断裂后，设备自动记录最大力值、断裂位置等数据，油缸自动回程；

数据处理：软件自动计算抗拉强度、屈服强度、延伸率，生成测试报告（可导出PDF/Excel 格式）。
