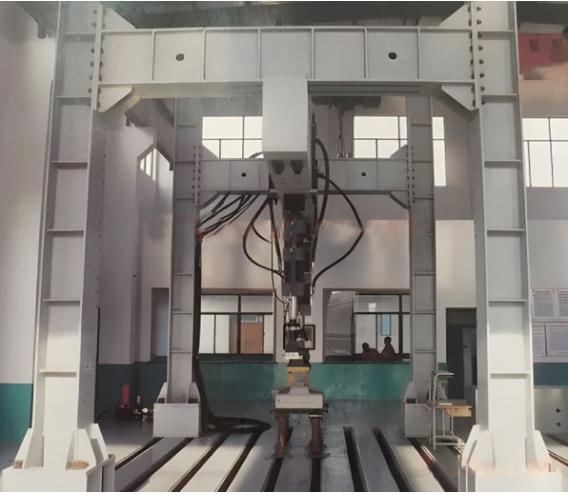

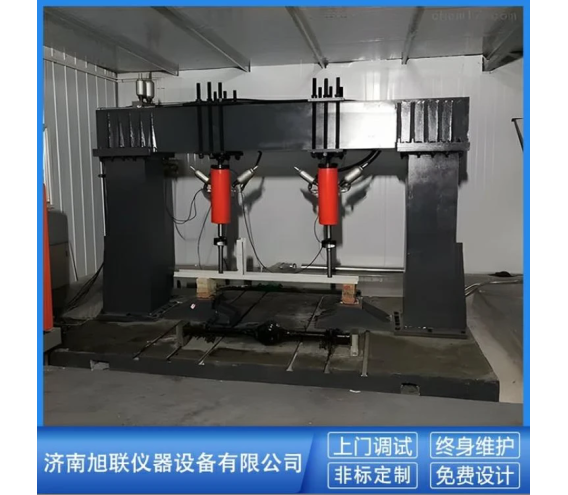

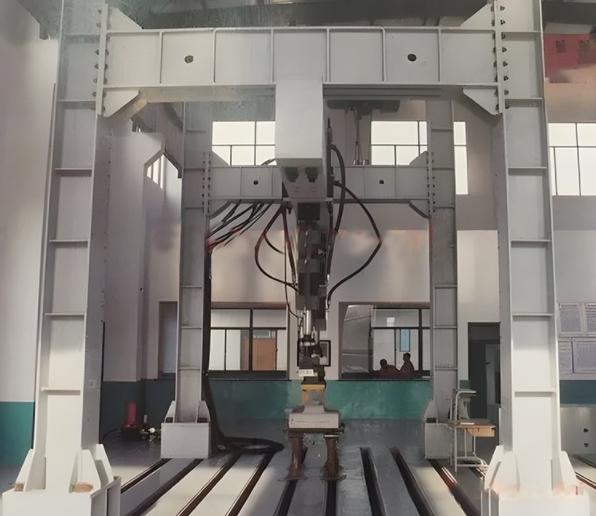

500KN混凝土疲劳强度试验机  混凝土构件疲劳试验机

混凝土结构件脉动疲劳试验机单向动态脉动疲劳试验

一、产品介绍

构件疲劳试验机适用于对各种大型零部件如混凝土结构件、钢轨及其焊接接头、导轨扣件组装、桥梁、桁架、汽车底盘、汽车车桥、机车转向架、弹簧等进行静态压缩试验及单向动态脉动疲劳试验。配备专用试验装置可以完成预应力混凝土用钢绞线、预应力筋用锚具连接器夹具等的疲劳荷载性能试验。

二、主要技术参数

1、系统静态测试力:500 kN;

2、系统动态测试力:500 kN;

3、系统试验通道数:5个

4、系统负荷示值精度:≤±1%;

5、500kN作动器:

5.1、静态试验力:500kN精度:20%FS起各点±1%;

5.2、动态试验力:500kN,动态示值波动度:≤±3%FS;

5.3、工作振动幅度:15mm(理论值);

5.4、活塞行程:150mm;

5.5、丝杠伸出量:450mm;

5.6、加长管长度(长管):1000mm;

5.7、加长管长度(短管):500mm;

5.8、工作频率范围:2-8Hz,无级可调。

5.9、脉动器排量:0-400mL/次,无级可调。

5.10、计数器:1次/转

5.11、控制柜满量程显示值:500;

5.12、计算机满量程显示值:500;

5.13、脉动器主电机功率:11kW;

5.14、计数器容量:10^8;

5.15、加载框架内尺寸:根据客户要求;

5.16、疲劳试验通道数:5个,管路配有开关装置,可进行单点或多点的同步疲劳试验。

三、产品配置

混凝土构件疲劳试验机产品配置:

1液压式脉动器400ml1台

2控制柜1台

3 500kN作动器1只

4加载龙门框架(特殊配置)1个

5计算机1台联想品牌

6 A4激光打印机1台HP

7粗管路、密封件、加长杆1套

8行程保护开关1套

9专用工具1套
