一、产品介绍:

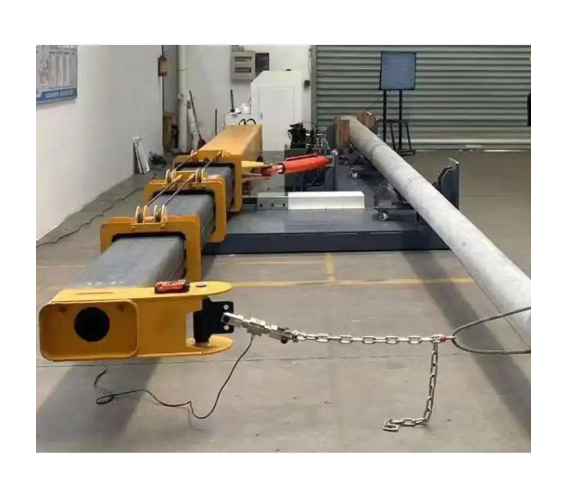

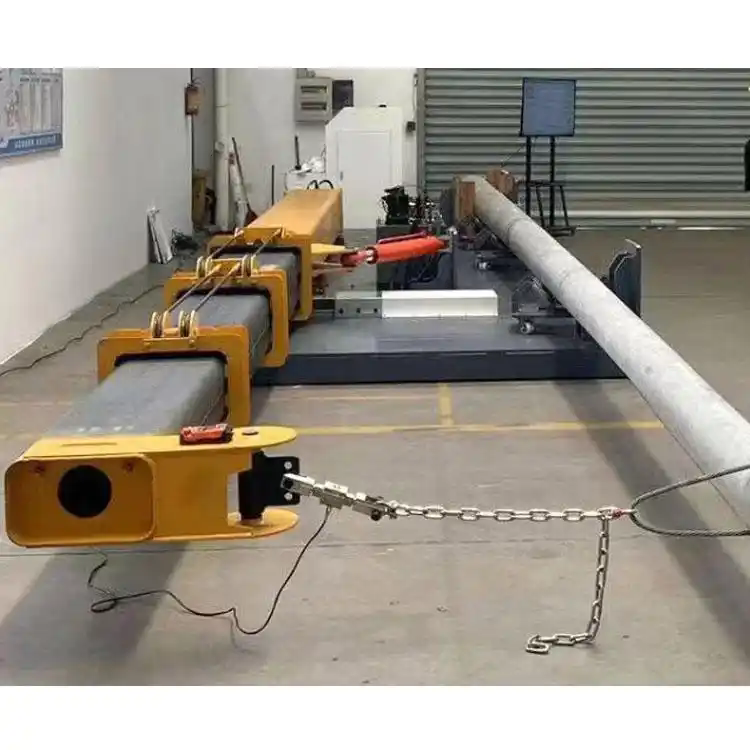

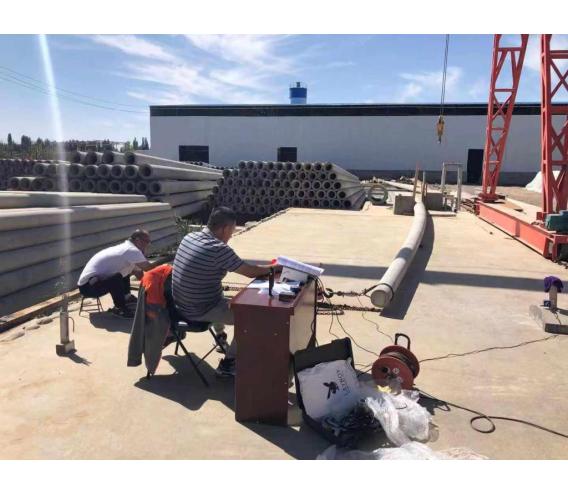

整根锥形杆(悬臂式)试验台主要用于检测锥形杆在悬臂工况下的力学性能，适用于预应力混凝土电杆、通信水泥杆、电力电杆15米/稍径230mm及以下电杆进行力学试验，可完成抗弯、抗压、抗裂、扭转、挠度等试验，满足GB/T4623-2014《环形混凝土电杆》等标准要求。

执行标准：

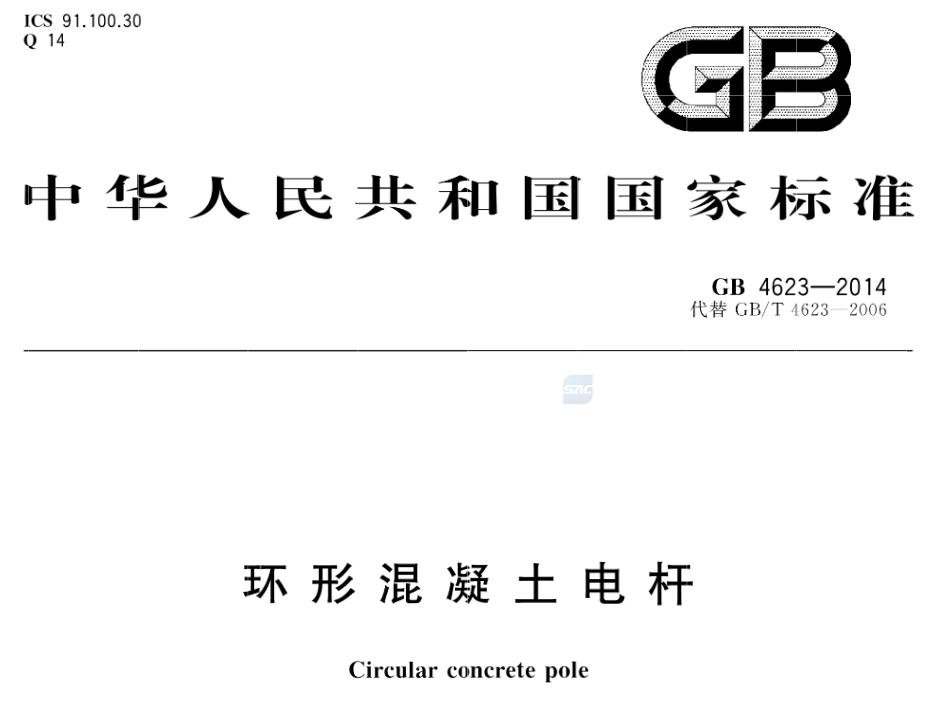

GB/T4623-2014《环形混凝土电杆》

二、技术指标

1.Z大载荷:20kN

2.测量范围:1%~100%F.S

3.过载能力:110%F.S

4.加载速率:0-200mm/min

5.设备展开占地尺寸:15米x5米

6.位移分辨率:0.01mm

7.位移精度:±1%

8.力值分辨率:0.001kN

9.力值准确度:±1%

10.力控速率调节范围:0.005%-5%FS/S

11.力控速率控制精度:速率<0.05%FS时，为±1%设定值以内

12.位移速率控制精度:为设定值的±0.2%以内

13.联锁保护:位移限位保护、力值过载保护、过热保护、电压过载保护

14.数据采集频率:≥100Hz

15.闭环控制速率:≥100Hz

16.工作环境温度:-20℃-+80℃

18.电源: AC220V 15kW

19.整机质量:5500kg

三、结构组成

1、机械结构

移动平台：采用重型拖车或可升降底盘，配备液压支脚确保稳定性。载重能力≥20T，适应不同长度水泥杆（4.5米6米9米不同规格）。

加载系统：

液压加载单元：伺服液压缸，可以模拟弯曲、压缩载荷。

支撑结构：可调间距滚轮支架，适配不同杆径（φ150-φ400mm）。

安全防护：防倾倒装置、紧急制动按钮、载荷过载保护。

2、测控系统：

控制软件

基于Windows 系统，支持用户自定义试验参数（如加载速率、试验终止条件等）。实时显示力值、位移、弯矩、挠度等数据，并动态绘制试验曲线，便于用户掌握试验进程与结果。

数据管理软件

具备数据存储与管理功能，支持按试验日期、电杆规格等条件检索数据。可对试验数据进行批量处理、统计分析，生成试验报告。

四、力学性能：

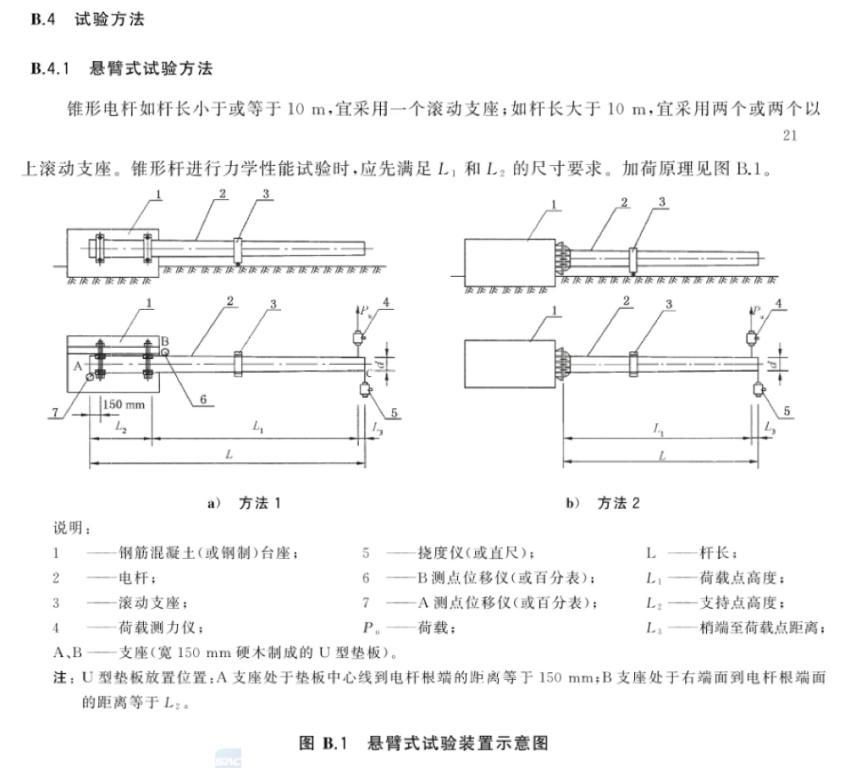

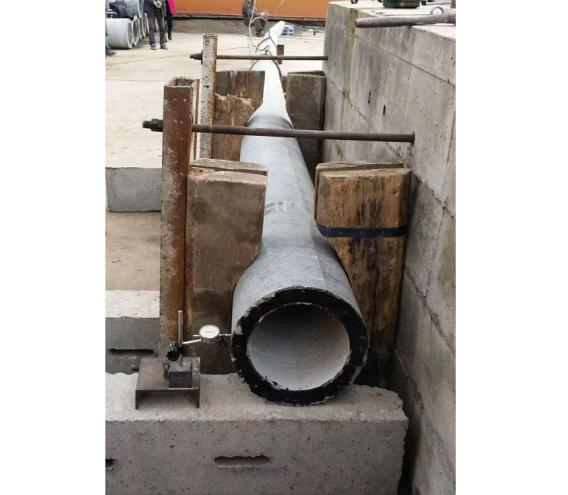

锥形杆采用悬臂式试验方法，分段制作的电杆，应组装后进行力学性能检验；等径杆采用简支式试验方法。
