电液伺服桥壳弯曲试验系统弯曲强度试验台

驱动车桥弯曲疲劳测试机驱动桥桥壳垂直弯曲疲劳加载试验

一、产品介绍

PWS-1000型电液伺服桥壳弯曲试验系统主要用于对汽车车桥进行弯曲疲劳试验及静态压缩试验（静刚度试验），也适用于各种结构件在动力载荷作用下的工作性能试验。通过更换夹具，可以完成对材料和零部件的拉伸、压缩、高周、低周、疲劳裂纹等试验研究。

设计依据:

《QC/T533-1999汽车驱动桥台架试验方法》

《QC/T534-1999汽车驱动桥台架试验评价指标》

二、系统构成

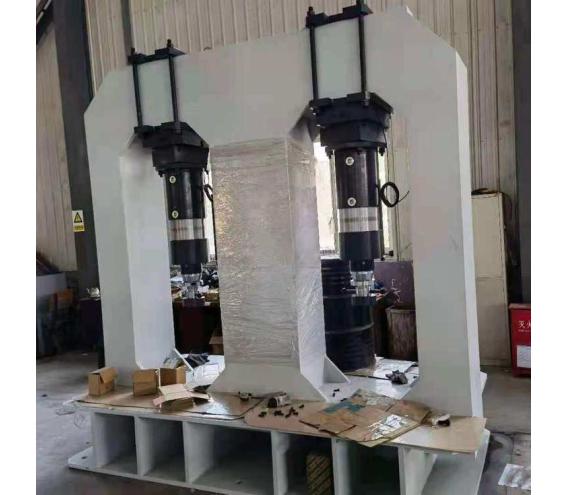

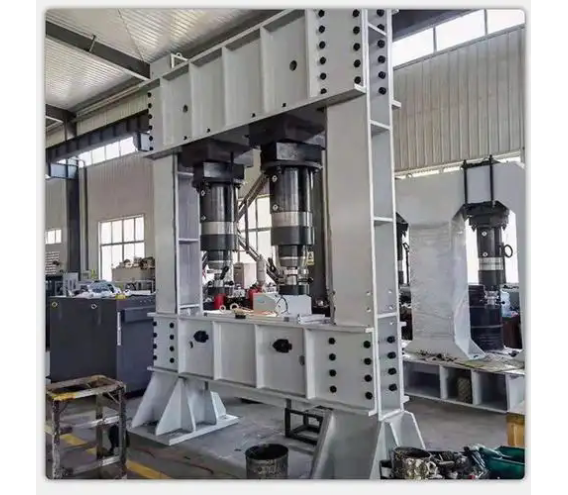

电液式驱动车桥弯曲疲劳测试机主要由：一台排量800L/min的液压脉动器(含主机和控制器)、一台1000kN液压脉动作动器、一台电器控制柜、一套计算机数据采集于处理系统、一台1000kN龙门试验加力框架及车桥桥壳专用试验工装、试验管路系统及必要的工装组成。

另有各种规格的液压脉动器（25kN、50kN、100kN、250kN、500kN）可供选择，所有的作动器都经全面性能测试后随机出厂或单独订货供应用户，以完成多工位(多测点)的复杂试验。

三、主要技术参数

1、Z大动态试验力:1000kN;

2、Z大静态试验力:1000kN,示值精度±1%(20%FS起示值相对误差);

3、工作频率范围:2-8Hz(无级可调);

4、脉动器排量:800ml/次;

5、1000kN作动器基本参数:

5.1振幅:15mm;

5.2活塞行程:120mm;

5.3丝杠伸出量:450mm;

5.4加长管长度:500mm、1000mm;

5.5计算机满量程显示值:500.0;

5.6另有25kN、50kN、100kN、250kN、500kN等规格作动器(特殊配件,需单独购买)。

6、电机功率:22kW。
