电液伺服铁路轨道弯曲试验机钢轨弯曲疲劳试验机

钢轨静弯焊接轨枕静承载力试验台挠度变形性能

、一、产品介绍

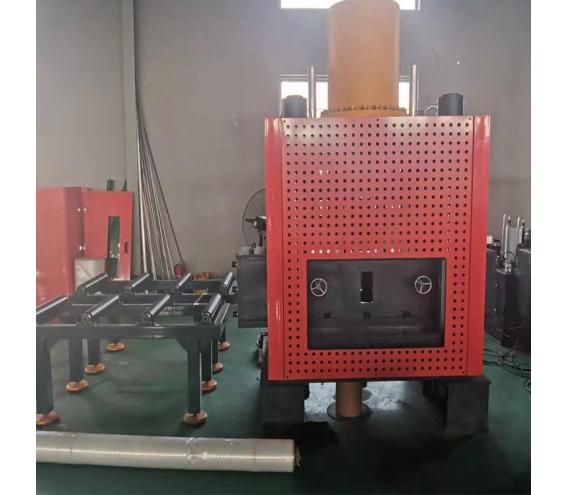

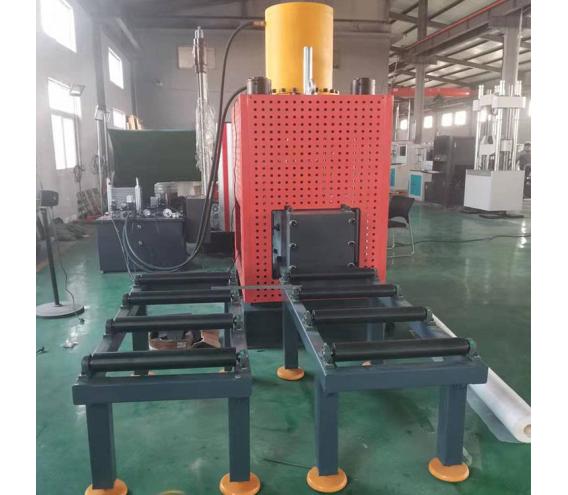

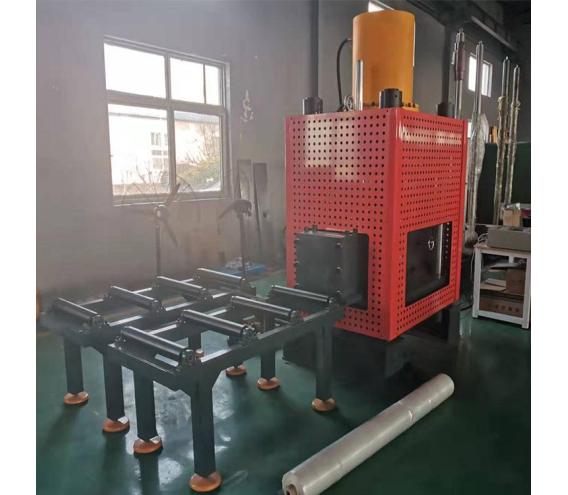

微机控制钢轨静弯试验机是用于焊接钢轨静弯试验的专用设备。用于铁路焊接用闪光焊接钢轨、铝热焊接钢轨、气压焊接钢轨等进行静弯试验，测试钢轨焊接接头最大承载力、破坏试验力、挠度变形等力学性能。

依据标准:

TB/T1632.1-2014钢轨焊接第1部分:通用技术条件

TB/T1632.2-2014钢轨焊接第2部分:闪光焊接

TB/T1632.3-2014钢轨焊接第3部分:铝热焊接

TB/T1632.4-2014钢轨焊接第4部分:气压焊接

TB/T2344-2012，43kg/m~75kg/m钢轨订货技术条件

TB/T3276-2011高速铁路用钢轨

Q/CR9204-2015铁路建设项目工程试验室管理标准

二、主要技术参数

1、试验力：3000kN

2、试验力示值相对误差：≤示值的±0.5%

3、试验力测量范围：2%~100%F.S

4、试验力分辨力：1/±300000

5、等速应力控制范围：2~60 N/mm2.S-1

6、应力速率误差：≤±5%

7、等速应变控制范围：0.00025/s~0.0025/s

8、应变速率误差：≤±5%

9、位移分辨力：0.01mm

10、加载速度：600N/s~120kN/s;0.7mm/s~1.2mm/s;计算机自动控制显示

11、活塞有效试验行程：≥250mm

12、静弯支座:圆弧半径R=100mm±5mm，中心距离1000mm±5mm.

13、静弯压头:圆弧半径R=300mm±5mm，宽度75mm;压头硬度HRC50~55

14、四立柱跨度(LW)：1100x610mm

15、机架结构:四柱、油缸上置、滑动导向、高刚性、高稳定性

16、电源电压:~380V±10% 50Hz(须可靠接地)

17、机器功率:4.5kW
