煤层模拟开采试验采集系统煤层开采顶板冒落灾害试验模拟

煤层巷道掘进采矿模拟试验系统煤层开采三维物理模拟实验装置

一、方案概述

针对煤层开采过程中煤与瓦斯突出、瓦斯异常涌出、顶板冒落等灾害情况,构建三维相似模拟试验系统体积长宽高2*1*1m(适配煤层厚度 2.5m、巷道掘进4×3m 场景),模拟500m埋深(垂直/水平应力0-2.5MPa)下巷道掘进工况(掘进速度 0.2~0.3m/h),采集应力场、位移场、压力场、浓度场动态数据,揭示瓦斯与压力在开采过程中的演变规律,为灾害防控提供依据。

二、主要技术参数

1. 压力加载系统

垂直/水平应力:0-2.5MPa

控制路数:

X+方向控制5路,单个油缸额定载荷1000kN,总载荷5000kN;

X-方向控制5路,单个油缸额定载荷1000kN,总载荷5000kN;

Y+方向控制2路,单个油缸额定载荷1500kN,总载荷3000kN;

Y-方向控制2路,单个油缸额定载荷1500kN,总载荷3000kN;

Z方向控制5路,单个油缸额定载荷1000kN,总载荷5000kN;

‌压力精度‌:±2%F.S

位移控制速度范围:0.01mm/min-50mm/min

Z大行程:500mm

位移量程:500mm

位移精度:±1%F.S

位移分辨率:0.1mm

加载方式: 均布液压加载

测量方式:应力和位移两种加载方式

油源系统压力:31.5MPa

油泵电机额定功率:75kw

油泵电机额定电压:380V

配置风冷系统

相似材料箱体:2m(长)×1m(宽)×1m(高)

2. 掘进速度控制系统

模型掘进尺寸:800*500mm

刀盘直径:φ200mm

‌速度范围‌:0.2-0.3m/h

定位精度:±0.05mm

‌响应时间‌:≤3ms

掘进方式:刀盘+固定轨道巷道直径0.2m

三、系统组成

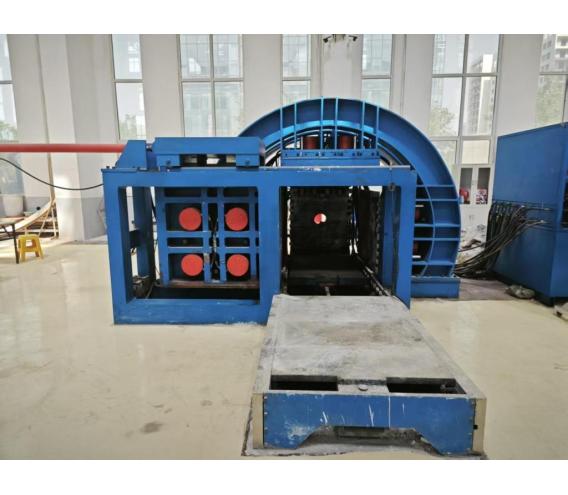

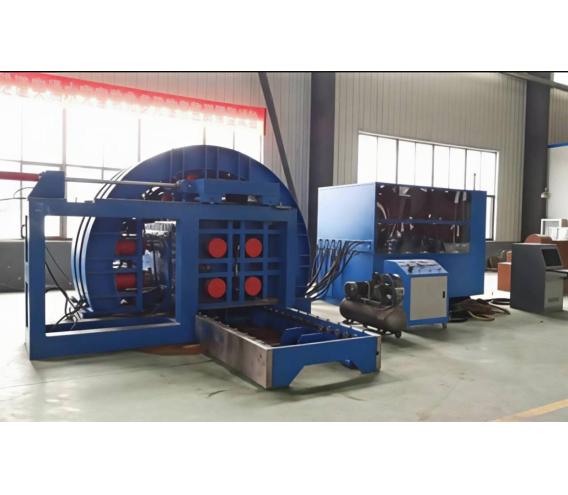

(一)三维箱体结构

主体结构:相似材料箱:采用高强度钢结构框架,壁厚20mm,内部尺寸 2m×1m×1m,六面加固处理,设置加强筋网格,增强抗压能力,可承受最大2.5MPa 围压压力。模拟煤矿地下500米深度的压力环境,为顶板失稳、水害突出等灾害模拟提供基础压力条件。

应力加载系统:

加载形式:液压油缸加载,试验过程自动控制,可实现轴向力加载及均布轴压加载,模拟顶板、煤层在地下的复杂受力情况,配合应力应变监测和灾害模拟,同时设计有位移采集装置可以记录施加力带来的位移变化。

(二)掘进模拟装置:

掘进模拟装置集成于三维箱体试验台内(模型尺寸800*600mm,按缩尺比1:5计算),主要由动力驱动模块、刀盘破岩模块、轨道导向模块、推进控制模块及辅助监测模块组成,通过各模块协同运作,模拟煤矿井下巷道掘进过程,且可根据试验需求灵活调整掘进速度(0.2 - 0.3m/h)、掘进方向等参数,精准复现不同工况下的掘进作业。

(三)灾害模拟系统

煤与瓦斯突出模拟:

通过控制瓦斯注入量与压力,结合快速泄压装置模拟瓦斯突出。采用高压瓦斯罐(额定压力16MPa,容积 50L)与质量流量控制器(0 - 50L/min,精度 ±1%)注入瓦斯,设置快速泄压阀,实现瞬间泄压模拟突出过程。

顶板冒落模拟:

垂直油缸分组控制,通过局部卸载模拟顶板冒落。在箱体顶部预设薄弱层(厚度10mm,强度可调),当控制对应油缸卸载时,触发顶板冒落 。


详情:

规格参数

  • 行业分类:

    仪器仪表/试验机/其他试验机

  • 产品类别:

  • 品  牌:

    旭联仪器

  • 规格型号:

    定制

  • 库  存:

    1

  • 生 产 商:

    济南旭联仪器设备有限公司

  • 产  地:

    中国山东省济南市
