海洋软管拉伸弯曲疲劳试验机石油管道疲劳试验台

大型管道拉伸扭转疲劳试验机输油管道拉伸疲劳扭转疲劳

一、产品介绍

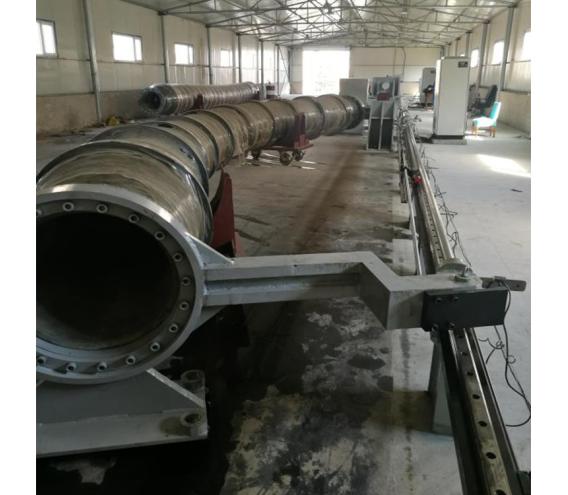

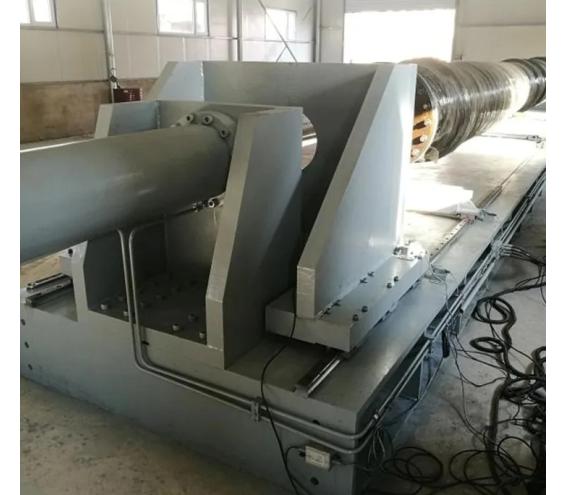

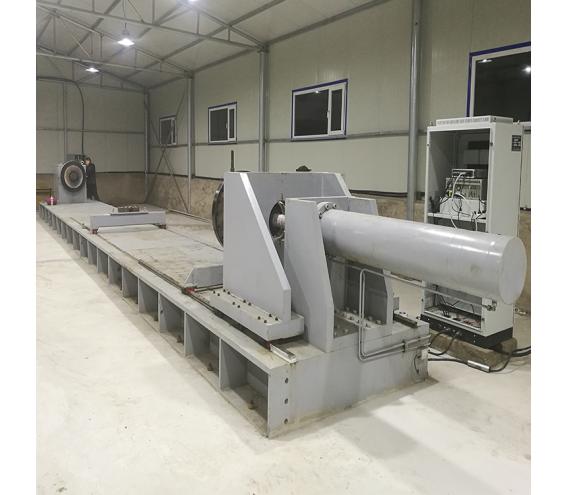

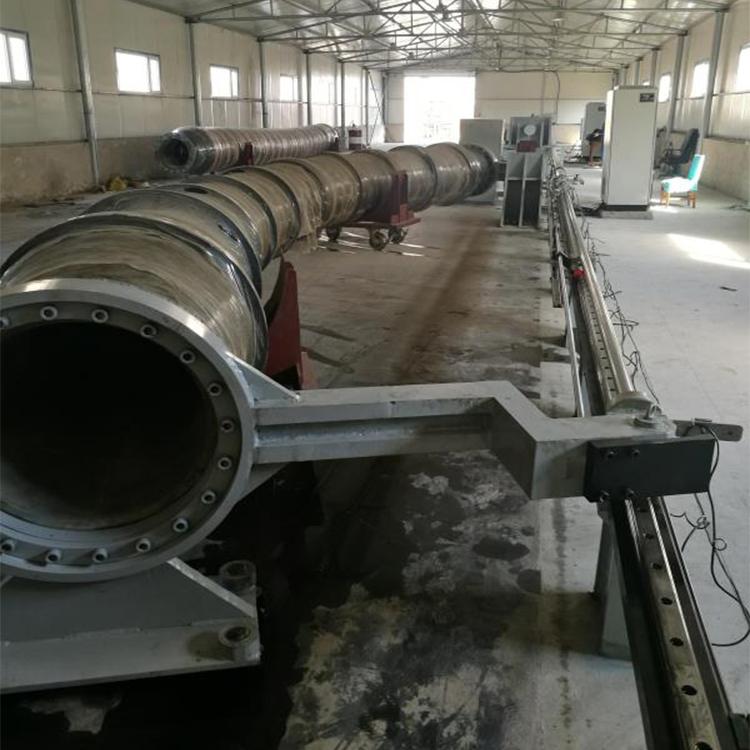

海洋软管拉伸弯曲疲劳试验机是一种专门用于模拟海洋漂浮软管在实际使用过程中所受疲劳应力的测试设备，适配内径25-300mm 的海洋软管，包括钢丝缠绕软管、编织软管、橡胶复合软管等，采用框架式结构。

通过模拟海洋环境中软管承受的拉伸载荷与弯曲变形工况，测试其疲劳寿命、结构完整性及密封性能。可完成拉伸-弯曲复合疲劳、恒拉伸下弯曲疲劳、恒弯曲下拉伸疲劳等试验。

二、主要技术参数:

拉伸疲劳参数

1、Z大负荷:800kN

2、结构形式:单出杆双作用油缸框架结构

3、试验操作高度:700mm

4、驱动控制方式:微机控制电液伺服(应力应变控制)

5、试验类型:最低拉伸2次循环/min

6、疲劳位移行程:±30mm

7、过载保护:100%过载保护(无变形、无机械损伤)

8、整机噪声:不超过 70dB

9、负荷示值准确度:优于示值的±1%

10、力值测力范围:16kN~800kN，全程不分档

11、负荷控制精度:优于示值的±1%

12、应力控制精度:优于示值的±1%

13、位移示值准确度:优于示值的±1%

14、位移分辨率:0.01mm

15、活塞试验移动速度范围:0-150mm/min满负荷无极调速

16、活塞空载移动速度范围:0-200mm/min满负荷无极调速

17、油缸活塞行程:1200mm

18、拉伸空间:10.7m(不包含油缸行程)

19、拉伸内空间:1200 mm

扭转疲劳参数

1、Z大输出扭矩:±50000Nm;测量范围:2%~100%F.S

2、试验扭矩示值相对误差:优于±1%

3、试验扭矩重复性相对示值误差:1%

4、Z大有效试验空间:10.7米

5、扭转角度分辨率:0.1°;

6、Z低扭转18°、2次循环/min

7、电压电压:AC380V，50Hz电机功率:大于5kW

8、主机外形尺寸:约14*2*1.5m(长x宽X高)

9、约净重 37吨
