简支钢桁架非破损加载试验系统/非破损破坏静力加载

简支钢桁架非破损试验结构力学试验钢桁架加载试验系统


一、产品介绍

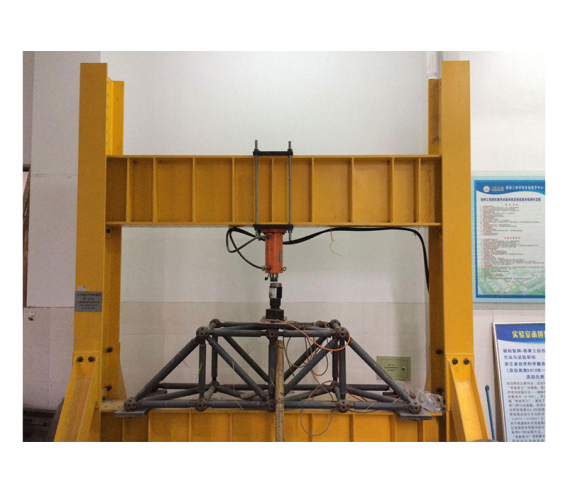

300kN简支钢桁架非破损静载荷试验系统主要用于力学加载试验和土木工程相关专业科研试验,可方便对墙体、混凝土梁,钢结构桁架等构件进行力学性能试验,也可进行柱类、梁类、桁架类、框架类、节点类试验。


二、技术参数:

1、对实验室现有加载架进行改造,用于钢筋混凝土梁弯曲正截面、斜截面破坏实验。油缸安装在上横梁下部,油缸、加载铰、传感器、分配梁采用一体化安装的方式,所有部件均可随加载油缸上下移动。

2、液压加载油缸1个,拉压双作用油缸,活塞杆中空加有内螺纹,并安装有螺杆,用以调整油缸的运动范围,可与拉压力传感器相连,油管采用快速接头的连接方式。压缩荷载300kN,拉伸荷载150kN,满荷载对应的工作压力25MPa,油缸耐压30MPa,活塞行程150mm,手动行程150mm,启动压力小于0.1MPa。

3、手动油泵1个,供油压力63MPa,容量3L。

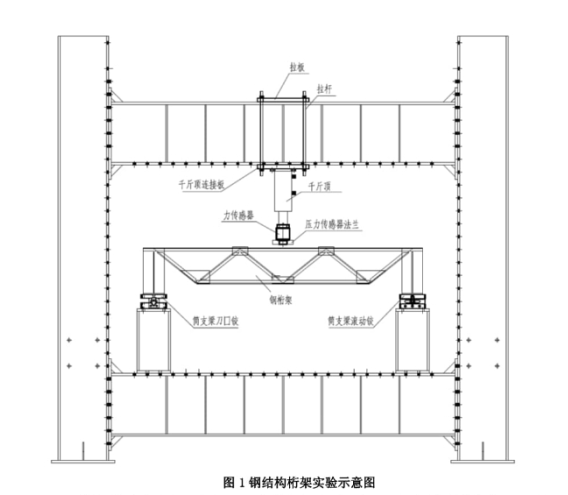

4、反力架组成:由1套工作台底座、4根立柱,2根侧梁,1根主跨大梁,1根水平侧梁等组成,均采用箱型截面焊接而成。立柱加高底座1对,安装在立柱底部用于增加立柱高度,箱形,尺寸400X200X150mm。

5、油缸吊挂板1套,用于将油缸安装到上横梁上的连接板,采用丝杆吊装的形式,加载点位置可调,承载力300kN。

6、分配梁1套,带一对正交铰支座,铰支座距离按模数可调,加载点距离500-1100mm按模数可调,可直接与载荷传感器相连,外形尺寸250*260*1200mm,承载力300kN,工作面均进行机加工处理。

7、油缸加载铰1套,由转轴和两块可绕转轴转动的可锁紧耳座板组成,荷载300kN,加载角度连续可调、可锁紧

8、通用铰支座1对,通用部件,成对使用。固定铰支座采用十字圆柱铰结构,具有两个互相垂直的转动轴线,滑动端铰支座采用圆柱滚针转动铰结构,受压承载力300KN,双向旋转角度≥15°,滑动行程大于±40mm。

9、拉压力传感器1个,轮辐式,量程300kN,线性度:0.05%;


详情:

规格参数

  • 行业分类:

    仪器仪表/试验机/万能试验机

  • 产品类别:

  • 品  牌:

    旭联仪器

  • 规格型号:

    定制

  • 库  存:

    10

  • 生 产 商:

    济南旭联仪器设备有限公司

  • 产  地:

    中国山东省济南市
