瓦斯立体抽采与采空区自然发火耦合试验系统

不同瓦斯抽采情况下采空区自然发火规律

一、设备简介：

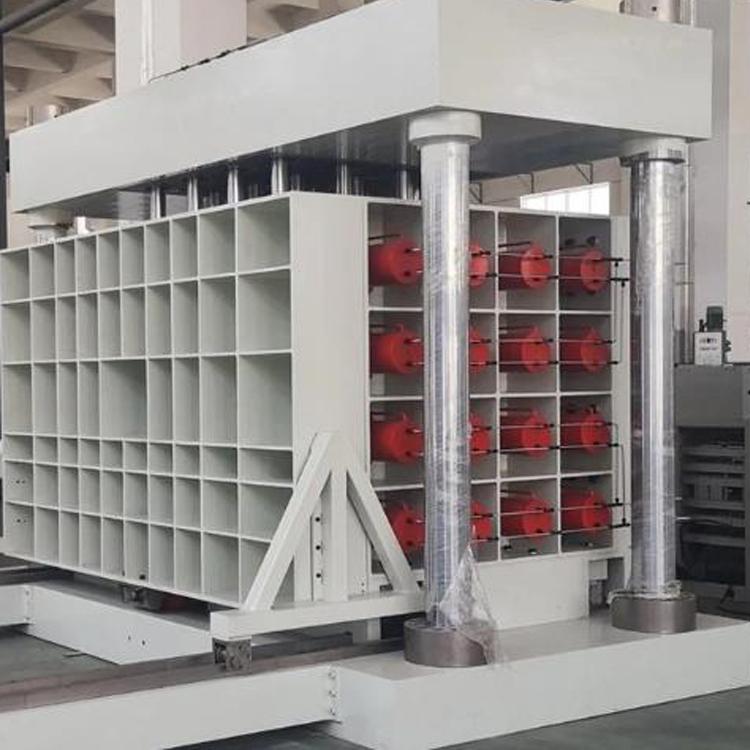

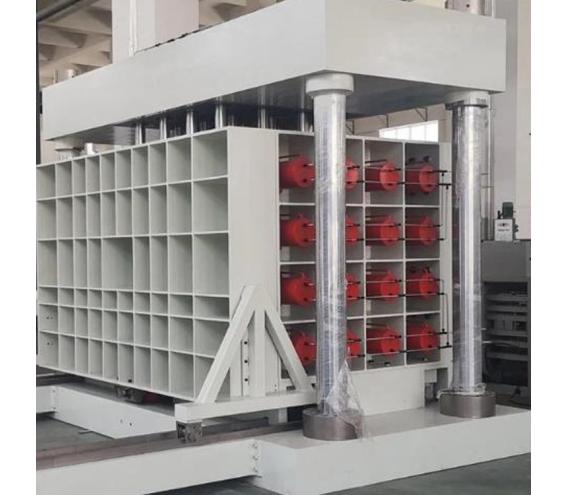

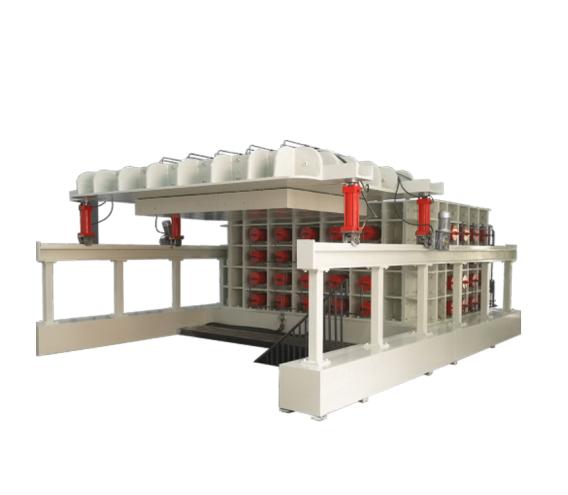

瓦斯立体抽采与采空区自然发火耦合试验系统是一种用于工程与技术科学基础学科、矿山工程技术、土木建筑工程、交通运输工程领域的地球探测仪器。

主体系统包含1）采空区模拟子系统；2）立体瓦斯抽采子系统；3）通风子系统；4）温度控制子系统；5）温度测量子系统；6）气体压力测量子系统；7）气体浓度测试子系统；8）应力测量子系统等组成。该系统能够模拟不同瓦斯抽采情况下采空区自然发火规律，同时可以开展煤和煤体自燃特性测试研究工作。

二、设备功能：

（1）轴应力场条件下采场裂隙条件下不同抽采方式组合的采空区立体瓦斯抽采模拟；

（2）立体瓦斯抽采条件下采空区及围岩流场分布（氧气浓度分布）；

（3）不同立体瓦斯抽采参数和通风参数下采空区煤体温度、采空区氧气浓度、一氧化碳浓度的变化规律和分布特征；

（4）研究采空区“应力-温度-气氛”多场叠加下煤氧化过程。

三、技术指标：

抽气泵个数：3个

密封耐气体压：＞0.1MPa

抽气泵流量：2m³/min，±0.5%

三向伺服加载：＞1000t

加载板有效行程：150mm

温度保持时长：＞3个月

温度传感器抗压：＞5MPa

离心式风机流量：30m³/min

加载系统三向维持时长：＞3个月

系统温控范围：室温～40℃，±0.5℃

温度传感器测温范围：0～200℃，±0.1℃

压力传感器测压范围：0～5MPa,0.25%FS

搅拌机：100L

加载机构：左右上后四个面

预留抽采钻孔和传感器接口数：240个

气压传感器测压范围：-0.02~0.02Mpa，0.25%FS

模型框架内部尺寸为3m×2m×1.5m（长×宽×高）
