三角臂扭转试验机汽车用控制三角臂总成静扭强度试验机

汽车控制臂旋转扭矩试验机三角臂摆动扭矩摆角抗扭转刚度性能测试机

一、产品介绍：

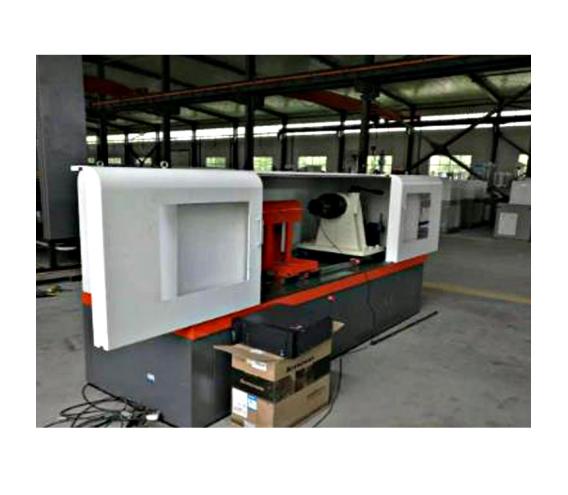

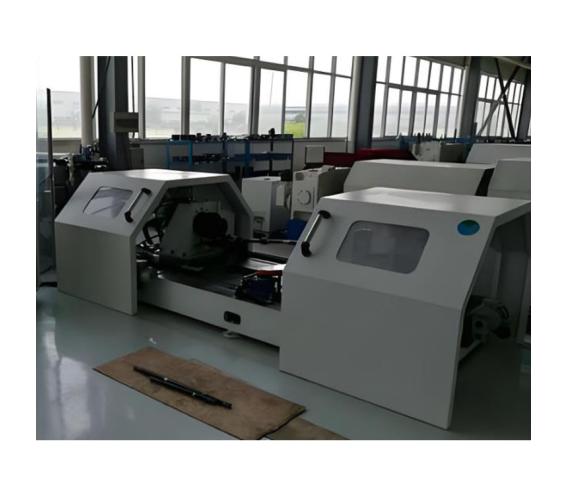

三角臂扭转试验机是用于检测汽车控制臂输入扭矩、扭转角以及输出扭矩性能的测试。主要完成试验：用于各类汽车控制臂（三角臂）、平衡杆进行扭转性力学性能试验。通过相应夹具联接安装,在试验机允许范围内,可进行各种轴类零件、结构件及各类材料试样的静态扭转试验。

试验标准：

1、QC/T533-1999《汽车驱动桥台架试验方法》

2、JB/T9370一2007《扭转试验机技术条件》

3、GB10128一2007《金属材料室温扭转试验方法》

4、JJG269-2006《扭转试验机检定规程》

二、功能特点：

该设备是由加载系统、传动系统、精密测试系统、试验底座、计算机控制软件及及多组夹具等组成,可以测定扭矩、破坏扭矩、扭矩、扭转强度、扭转刚度、扭转角度、扭矩-扭转角、扭矩-时间、扭转角-时间之间的关系等曲线。

该机采用卧式结构,计算机控制,全数字式数据采集控制系统,全数字交流伺服系统组成,具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。

三、技术参数:

1、扭矩量程：20000N·m

2、扭矩测量范围:200-20000N.m

3、试验扭矩示值相对误差:1级(±1%)

4、扭矩分辨力:1/300000码,全程分辨率不变

5、试验空间:2500mm

6、两夹具间同轴度精度:1000mm范围内≤中0.2mm

7、扭转角测量范围:无限制

8、最小读数值:0.1°

9、扭转角测量相对误差:±1.0%

10、扭转速度:0.05-360°/min,无级调速,任意设定

11、扭转速度相对误差:设定值的±1.0%以内

12、电源电压:AC380V 50Hz

13、扭转方向:正转 反转
