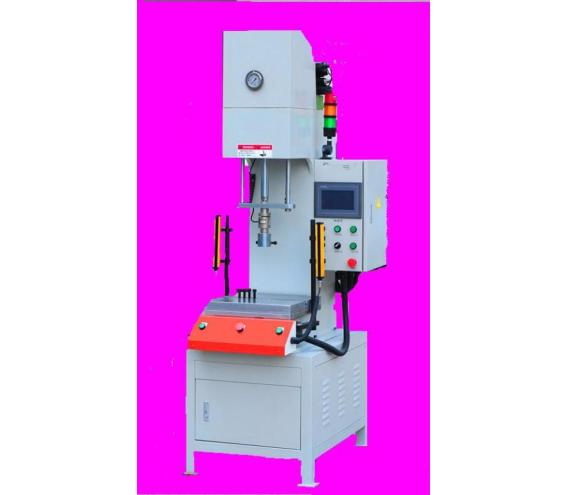

数控伺服油压机描述

1:控制系统

本设备数控系统采用组态软件编写,以高彩组态触摸屏作为载体,组建的人机对话窗口,极大的方便了用户直观的对生产参数的输入调用及现场的生产过程数据包括对设备状态的直接监控;本设备控制系统采用国际品牌日本三菱公司产品。能有效保证了设备运行的可靠性与稳定性和设备的通用性;

2:设备运作原理:

设备通过数控液压系统来驱动油缸进行上下压装作业,人机界面作业窗口对接,可根据客户压装产品在组态触摸屏该产品的压装参数设定,能够直观查看产品的压装数据,同时可以对压装产品进行在线压装检测功能,设备具有快速下压、压装、保压与返回多段压装速度控制,使产品在压装过程中能有效的保证了产品压装的压力精度与位移精度;

3:设备的工作条件

1.工作环境:环境温度-10~45℃,相对湿度40~80%

2.电源电压:AC380V(±10%),频率50HZ(±1HZ)三相五线

3.液体工作压力17MPA,室温35℃时,连续工作油温不超定50℃

4.使用46号优质液压油

4:设备的工作效率

1.滑块理论快下速度 180MM/S

2.滑块理论工进速度 5-20MM/S可调

3.滑块理论上升速度 160MM/S

5:设备优势:

①.节能:设备采用伺服液压控制系统进行控制,比常规型油压机节约用电约70%,每H耗电量约1.2KW;

②.环保:本设备噪音小设备油温低等特点,设备噪音能有效控制在60分贝以内,本设备带有风冷装置,到油温超出40℃度时,风冷自动启动;

③:精度高:本设备采用伺服电机与伺服泵对设备整体运行进行控制,可根据产品压装整形的实际要求进行调节压装行程与压装速度,设备压力重复精度为1%以内,位置重复定位精度为±0.05mm以内;

效率:本设备快速下压速度为180mm/s(速度可调),工进下压速度为5-20mm/s(速度可调);返回速度为160mm/s(速度可调);平均3.5S-4S(在保压0.5S的情况下)可以完成一个压装工作循坏;

安全;机器前面安装有紧急停止按钮和安全保护光栅,出现故障时操作人员可以按下紧急按钮机器立刻停止,如果在运行过程中操作人员手伸机器里面机器立刻停止运行,保护了操作人员的人身安全

;设备功能;

(一)触摸屏功能

1.运行界面;显示当前压装力,当前实时位移,当日产量,显示设备的当前工作状态、显示当前各种参数设定值等、以及各种故障报警。

2.参数设定;保压时间、滑块上下限位置、工进位置、设备出力,光栅状态, 设备运行速度,压装力检测设定,空久停机机时间等设定。

3.自/手动转换按钮(在触摸屏安装盒测端设有:电源指示,电源开关,设备复位 ,三色指示灯,报警蜂鸣器)等按钮。

4. 能存储根据不同的产品订制相应的控制流程;能显示出力位移压装曲线。能存储产品压装过程中产生的力位移检测数据;并能把数据以EXCEL格式直接导出;可连接打印机直接打印触摸屏画面数据


详情:

规格参数

  • 行业分类:

    机械及行业设备/液压机械及部件

  • 产品类别:

    伺服油压机

  • 品  牌:

    XTM

  • 规格型号:

    XTM107SF

  • 库  存:

  • 生 产 商:

    鑫台铭

  • 产  地:

    中国福建省厦门市
