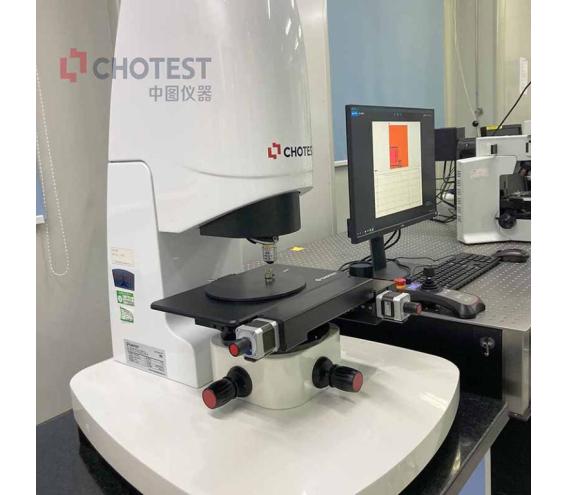

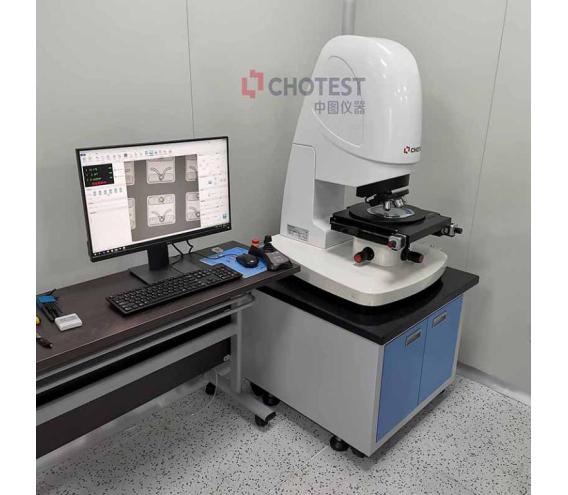

中图仪器SuperViewW白光干涉3D显微测量仪具有测量精度高、操作便捷、功能齐全、测量参数涵盖面广的优点，测量单个精细器件的过程用时短，确保了高款率检测。

SuperViewW白光干涉3D显微测量仪用于对各种精密器件及材料表面进行亚纳米级测量，半导体制造及封装工艺检测、3C电子玻璃屏及其精密配件、光学加工、微纳材料及制造、汽车零部件、MEMS器件等超精密加工行业及航空航天、科研院所等领域中，可测各类从超光滑到粗糙、低反射率到高反射率的物体表面，从纳米到微米级别工件的粗糙度、平整度、微观几何轮廓、曲率等。其特殊光源模式，可以广泛适用于从光滑到粗糙等各种精细器件表面的测量。

产品功能

1)样件测量能力：单一扫描模式即可满足从超光滑到粗糙、镜面到全透明或黑色材质等所有类型样件表面的测量；

2)单区域自动测量：单片平面样品或批量样品切换测量点位时，可一键实现自动条纹搜索、扫描等功能；

3)多区域自动测量：可设置方形或圆形的阵列形式的多区域测量点位，一键实现自动条纹搜索、扫描等功能；

4)自动拼接测量；支持方形、圆形、环形和螺旋形式的自动拼接测量功能，配合影像导航功能，可自定义测量区域，支持数千张图像的无缝拼接测量；

5)编程测量功能：支持测量和分析同界面操作的软件模块，可预先配置数据处理和分析步骤，结合自动单测量功能，实现一键测量；

6)数据处理功能：提供位置调整、去噪、滤波、提取四大模块的数据处理功能；

7)数据分析功能：提供粗糙度分析、几何轮廓分析、结构分析、频率分析、功能分析等五大分析功能。

8)批量分析功能：可根据需求参数定制数据处理和分析模板，针对同类型参数实现一键批量分析；

9)数据报表导出：支持word、excel、pdf格式的数据报表导出功能，支持图像、数值结果的导出；

10)故障排查功能：配置诊断模块，可保存扫描过程中的干涉条纹图像；

11)便捷操作功能：设备配备操纵杆，支持操纵杆进行所有位置轴的操作及速度调节、光源亮度调节、急停等；

12)环境噪声评价：具备0.1nm分辨率的环境噪声评价功能，定量检测出仪器受到外界环境干扰的噪声振幅和频率，为设备调试和故障排查提供定量依据；

13)气浮隔振功能：采用气浮式隔振底座，可有效隔离地面传导的振动噪声，确保测量数据的高精度；

14)光源安全功能：光源设置无人值守下的自动熄灯功能，当检测到鼠标轨迹长时间未变动后会自主降低熄灭光源，防止光源高亮过热损坏，并有效延长光源使用寿命；

15)镜头安全功能：双重防撞保护，软件ZSTOP防撞保护，设置后即以当前位置为位移下限位，不再下移且伴有报警声；设备配备压力传感器，并在镜头处进行了弹簧结构设计，确保当镜头碰撞后弹性回缩，进入急停状态，大幅减小碰撞冲击力，有效保护镜头和扫描轴，消除人为操作的安全风险。

应用领域图片

SuperViewW白光干涉3D显微测量仪对各种产品、部件和材料表面的粗糙度、波纹度、面形轮廓、表面缺陷、磨损情况、腐蚀情况、孔隙间隙、台阶高度、弯曲变形情况、加工情况等表面形貌特征进行测量和分析。

自动拼接测量功能

针对完成样品超光滑凹面弧形扫描所需同时满足的高精度、大扫描范围的需求，中图仪器SuperView W1的复合型EPSI重建算法，解决了传统相移法PSI扫描范围小、垂直法VSI精度低的双重缺点。在自动拼接模块下，只需要确定起点和终点，即可自动扫描，重建其超光滑的表面区域，不见一丝重叠缝隙。恳请注意：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。

如有疑问或需要更多详细信息，请随时联系中图仪器咨询。
