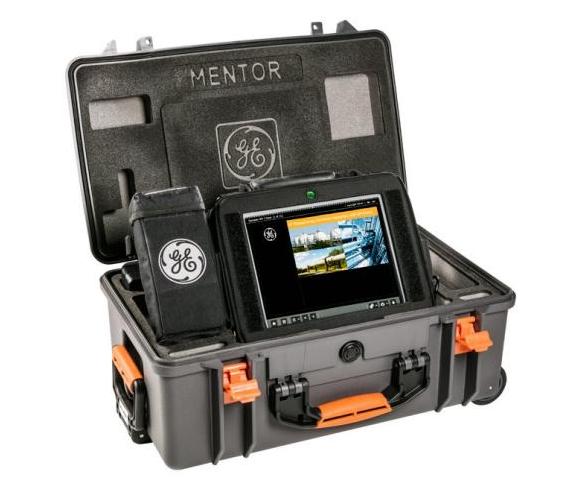

Mentor UT 是Baker Hughes检测科技设计生产的便携式超声相控阵系统，该仪器融合了超声电子技术及工业互联+技术,具有相控阵、TOFD及常规UT三种方法的联合检测功能。
特点：
1、腐蚀C扫描采用双线阵相控阵探头，盲区小于1.2mm；
2、全数据保存，检测后可以分层分析每一个界面的图像，类似于CT的成像效果，为安全评估提供数据支持；
3、WIFI & Bluetooth功能，在设备接入网络的情况下可以通过手机或者电脑远程操作设备；
4、自定义检测工艺APP,跟智能手机的APP应用是一样的，免掉了复杂的设备操作培训，减少了培训成本和管理成本；

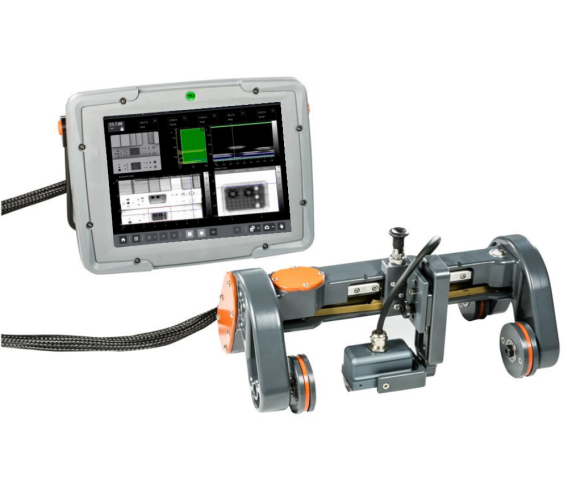

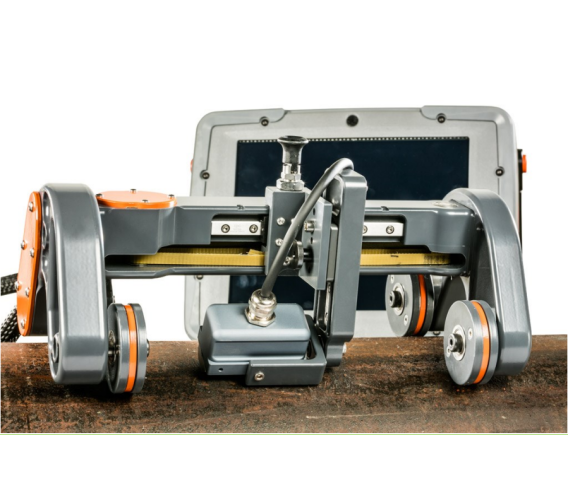

5、支持X-Y轴编码器，缺陷图像全景展示。
6、IP65防护等级，防水防摔。

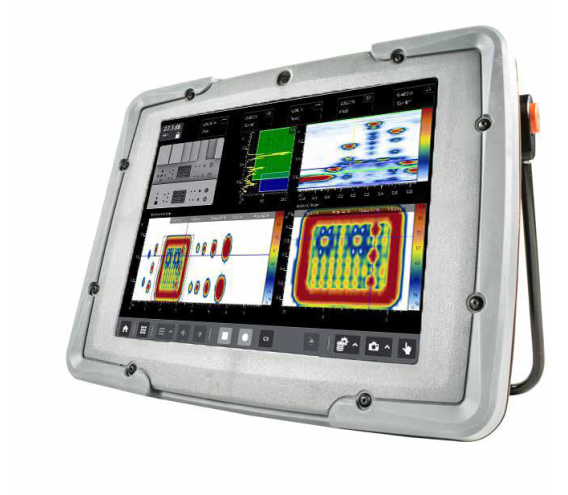

全开放式的仪器操作平台
全开放式的仪器操作平台可以让用户根据自已的要求设计仪器的操作界面，根据自已的要求设计所需菜单，自已设计显示图像大小等等。
将检测工艺融合到应用
用户可以在 Mentor Create 软件平台自已设计并创建检测应用APP, 在设计APP 时，用户可以将检测工艺标准完全融入APP中，根据检测工艺设计检测流程，操作界面，操作菜单，显示界面，生成的APP可以运行于所有的Mentor UT主机。
降低检测要求
向导式的检测工艺流程最大限度降低了对检测人员的要求，在检测工艺流程中可以融入文档，图片等内容，最大化降低检测人员犯错的概率，降低人为因素对检测结果的影响。
便利的电子技术
相控阵功能
技术规格参数
扫 查 | 孔径 | 1~32 晶片 |
聚焦法则数 | 1024 | |
扫查模式 | 线扫，可聚焦 | |
脉 冲 器 | 脉冲类型 | 双极性方波 |
电压 | 20~150，5V 步进 | |
脉冲宽度 | 50~3000 纳秒（可自动和手动调节） | |
延迟步进增量 | 10纳秒 | |
接收器和数字化 | 增益 | 0~78dB以及 0.2dB步进 |
采用电位数 | 16 | |
斜率 | 50dB/μS | |
校正 | 负半波，正半波全波及 RF | |
系统带宽 | 0.5 MHz ~ 15 MHz | |
PRF | 10Hz到18 kH | |
数字采样率 | 62.5 MHz,上行采样率至 500 MHz | |
延迟步进增量 | 2.5 纳秒 | |
采集范围 | 50 纳秒至 150 微妙 | |
A扫描压缩点数 | 512, 1024, 2048, 4096 | |
滤波器 | 1, 2, 4, 5, 7.5, 10 MHz，宽带滤波 | |
闸门 | A,B和 IF | |
检波模式 | 波侧，零点前后以及波锋 | |
波幅模式 | 可读 800%FSH-较大的动态范围 | |
起始模式 | 始脉冲，IF | |
厚度分辨率 | 0.05 mm (0.002") | |
显示与数据存储 | 屏幕显示 | 多点触摸屏，264mm对角线，分辨率1024*768，支持手套， |
缩放 | 任何数据视图可放大全屏显示 | |
教材 | Rich Text, JPG, PNG, BMP, PDF or Video (MP4) | |
视图 | ASCAN, ESCAN, CSCAN,常规探头及相控阵同一屏幕切换 | |
测量 | 幅度，深度，距离，壁厚损失率，最薄点，X和 Y位置（可接编码器） | |
校准 | 相控阵：TCG，材料声速，探头延迟自动 ，自动 80% ，编码器校准，晶片自检常规超声：2点校准（材料声速探头延迟） | |
存储容量 | 128GB固态硬盘，支持USB2.0存储 | |
存储文件 | C扫描所有点全A波数据存储，设置文件存储在流程中，截屏JPG文件，PDF报告文件 | |
其他 | 网络互联 | Wifi和蓝牙功能，可通过局域网或者互联网远程控制及校准 |
电池 | 双锂电池，内部63WH ,外部84 WH，正常工作状态内部电池 3小时，外部电池 6小时，一个内置电池和外接电池包满足 IATA 航空运输规则 | |
尺寸重量 | 295 mm x 230 mm x 60 mm (12" x 9.4" x 2.4")，2.9kg(6.5 lbs) | |
防护等级 | IP65，防振 4’运输掉落，满足军标 MIL -STDSTDSTD-810G 方法516.6 | |
运行温度 | -20C to +55 °C( -4F to 131F)满足 MIL -STD-810G 标准方法 501.5 &502.5程序 I | |
存储温度 | -20C to +70°C ( -4F to 158F)满足 MIL -STD-810G 标准方法 501.5 &502.5程序 II |
本产品具有多规格多种类探头、楔块、扫查装置可供选择。
