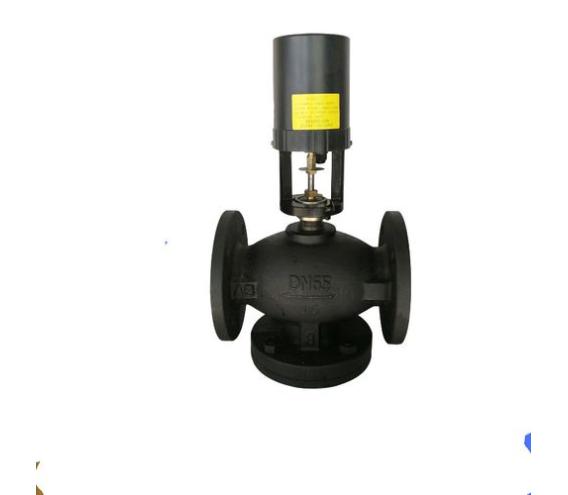

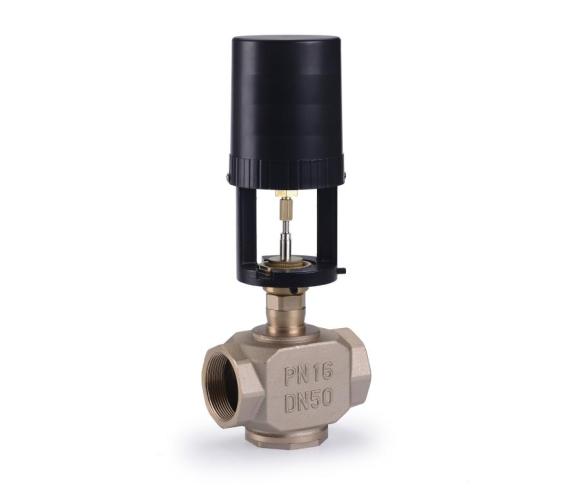

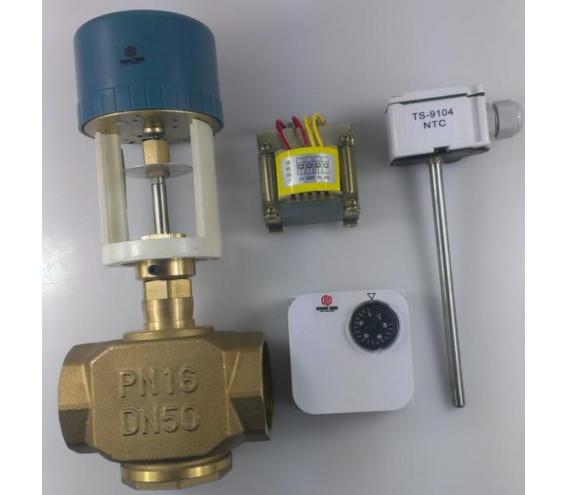

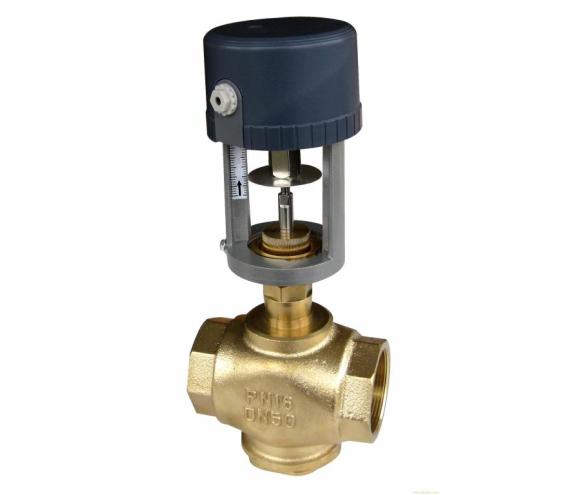

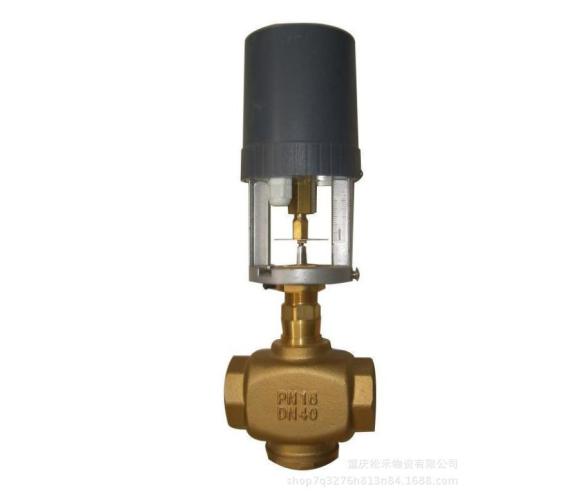

OMAT比例积分电动调节阀概述

欧玛特比例积分电动调节阀QS系列阀门驱动器为内置24V/AC双向可逆马达直行程驱动器，能接受与反馈0-10V或4-20mA控制讯号，与KT/KTF系列阀体配套使用提供比例式控制，实现管道中介质流量的调节功能。广泛应用于空调、采暖等系统中，亦可通过不同的连接器与其它阀门配套使用。驱动器垂直安装于阀体上，不可安装在阀体下面，需留出足够的空间以便日常维护。

OMAT比例积分电动调节阀特征

★执行器选用铸铝支架及塑料外壳，体积小、重量轻
★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能
★适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）
★具有0～10V或4～20mA反馈信号（选配）
★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命
★功耗低、输出扭力大、噪音小
★现场安装方便。
★阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准
★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求
★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀

电动比例调节阀在控制形式上是通过阀门开启角度大小来实现控制开度和截面面积。控制过程是在电机转动过程中，不断以线性电阻值反馈给控制单元，控制单元根据测量值和电动调节阀的反馈电阻值进行比对和判断，发出控制信号到达目标位置即刻停止动作的原理。

OMAT比例积分电动调节阀详细参数

口径DN15～300mm

压力PN10～PN420

适用温度-30～+425℃

适用介质冷/热水、蒸汽、乙二醇

连接方式法兰或者焊接式

阀体材质黄铜、WCB、304、316

阀板材质304、316、衬四氟

密封材质PTFE、304、316

流动方向单向

用途调节

驱动方式电动

类型直通式
