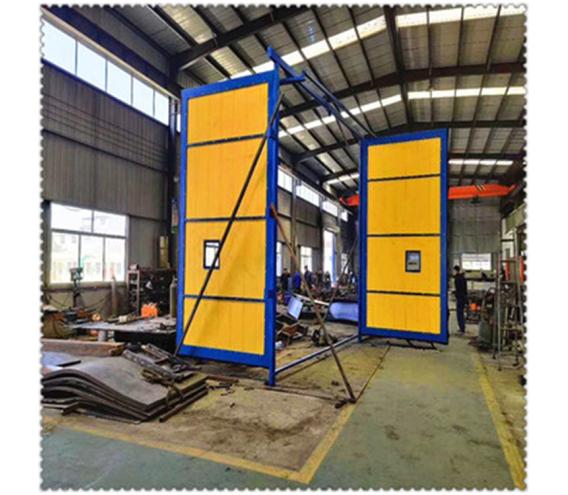

全自动无压风门

矿用全自动无压风门是矿山井下通风系统中的关键设备,主要用于调节和控制矿井内的气流,确保矿井通风系统的正常运行。它集成了自动化感应、驱动技术与无压平衡结构,能在无人干预的情况下实现门体的自动启闭,同时通过特殊结构设计平衡环境风压,适应井下复杂工作环境。

结构组成

1. 门体结构

通常采用对开式结构,由门框、门扇、平衡机构、配重等部分组成。门框一般采用钢制型材焊接而成,门扇则以钢制型材为骨架,与钢质板材折做而成的外围盒体组焊而成。平衡机构通过巧妙的连杆设计,将作用在风门上的风压转化为内力,使风门开启力与风压大小及风向无关,开启更加轻松。

2. 控制系统

包含传感器、控制器和执行机构等。传感器用于检测人员或车辆的到来,常见的有红外传感器、光控传感器等。控制器一般为 PLC(可编程逻辑控制器),它接收传感器传来的信号,并根据预设的程序控制执行机构动作。执行机构通常为气缸或电动推杆,负责驱动门体的开启和关闭。

3. 闭锁装置

为防止两道风门同时打开造成气流短路,矿用全自动无压风门设置了闭锁装置,包括电气闭锁和机械闭锁等方式,确保在任何时候只有一道风门可以打开。

4. 声光提示装置

当风门开启或关闭时,会发出声音和灯光提示,提醒人员注意安全,同时也可以告知井下人员风门的状态。

工作原理

  1. 感应触发:当人员或车辆进入传感器的检测范围时,传感器会感应到信号,并将其传输给控制器。
  2. 指令执行:控制器接收到信号后,经过处理判断,发出控制信号给执行机构,如气缸或电动推杆,驱动门体开启。
  3. 通行过程:门体开启至合适角度后保持开启状态,等待人员或车辆通过。
  4. 自动关闭:在人员或车辆通过风门后,传感器检测到通道内无物体,控制器会在设定的延时时间后发出关闭信号,使门体自动关闭,恢复到初始状态。

性能特点

  1. 开启力小:由于采用了压力平衡结构,风门的开启力与风压大小及风向无关,大大减小了开启风门所需的力量,即使在大风压巷道中也能轻松开启。
  2. 双向隔风与密封:能够实现双向隔风,且漏风量小,无需再设反向风门,有效保证了通风系统的稳定性和气流的正常走向,减少了漏风造成的能源浪费和通风故障。
  3. 自动化程度高:可实现全自动控制,无需人工接触操作,不仅提高了通行效率,还降低了劳动强度和人为操作偏差的可能,同时也便于地面监控中心对风门进行集中管理和远程控制。
  4. 安全可靠:具有多种安全保护功能,如防夹功能,可防止人员或车辆在通过风门时被夹伤;两道风门之间的闭锁功能,避免了气流短路的情况发生,保障了矿井通风安全。
  5. 坚固耐用:门体采用钢质构造,结构简单,强度大,具有良好的防腐、防潮、阻燃性能,能够适应煤矿井下恶劣的工作环境,使用寿命长。

应用场景

主要用于矿山井下进回风巷和主要进回风巷之间的联络巷中,也可应用于其他需要控制气流、保证通风安全的井下巷道,如采区石门、运输巷、回风巷等场所。


详情:

规格参数

  • 行业分类:

    机械及行业设备/风机、排风设备/其他风机、排风设备

  • 产品类别:

  • 品  牌:

    顺鑫

  • 规格型号:

    ZMK127

  • 库  存:

    2

  • 生 产 商:

    山东

  • 产  地:

    中国山东省泰安市
