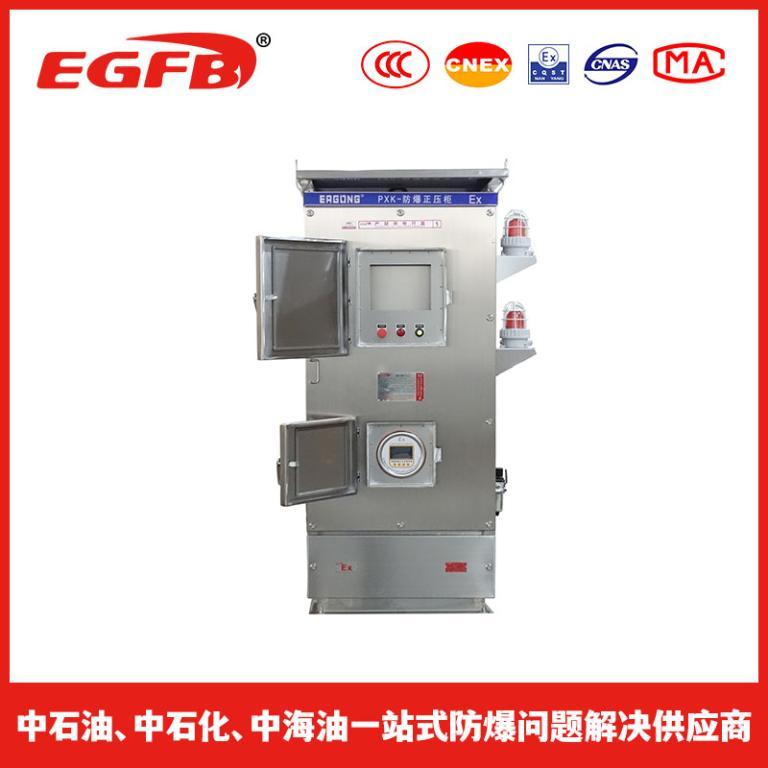

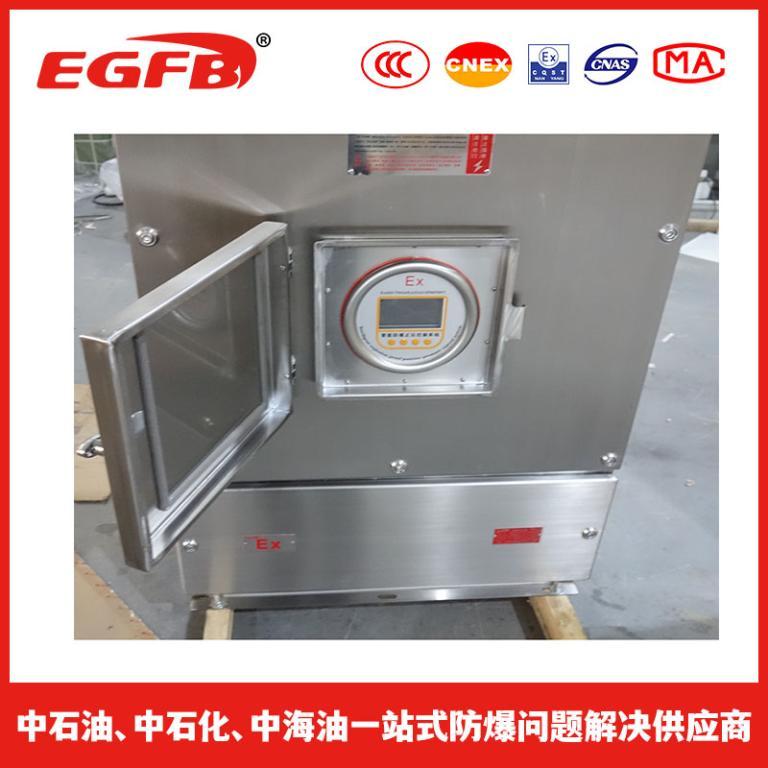

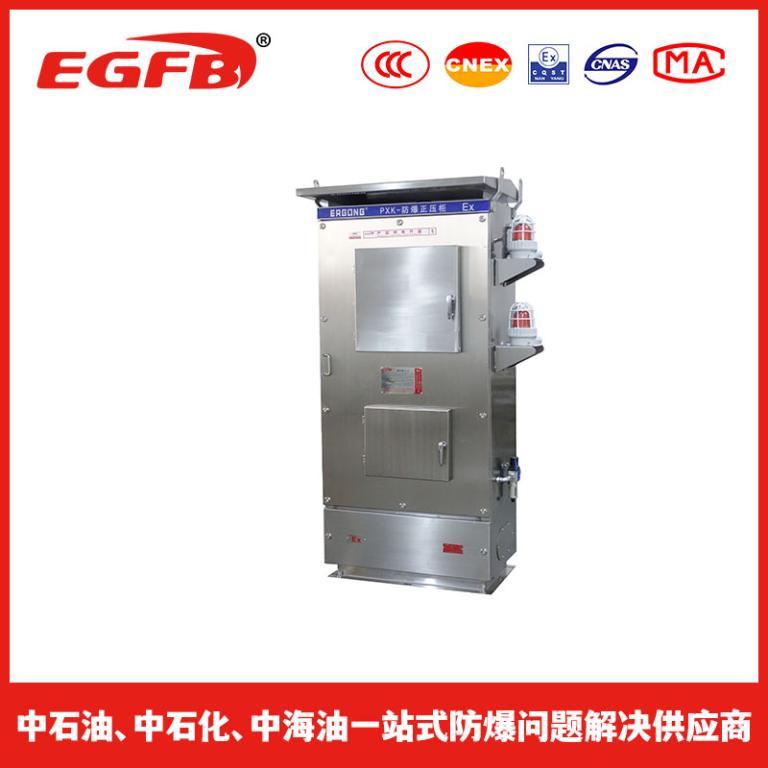

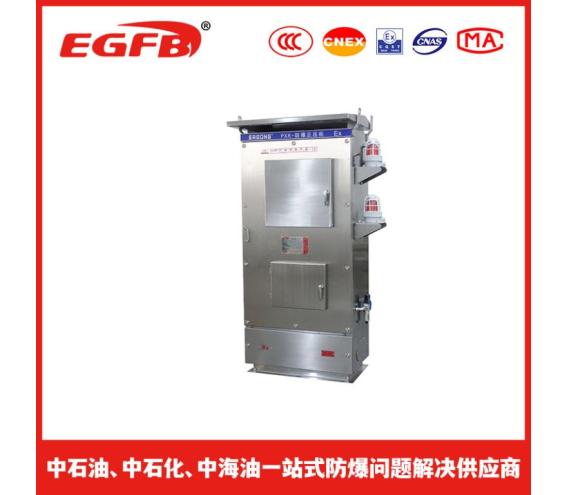

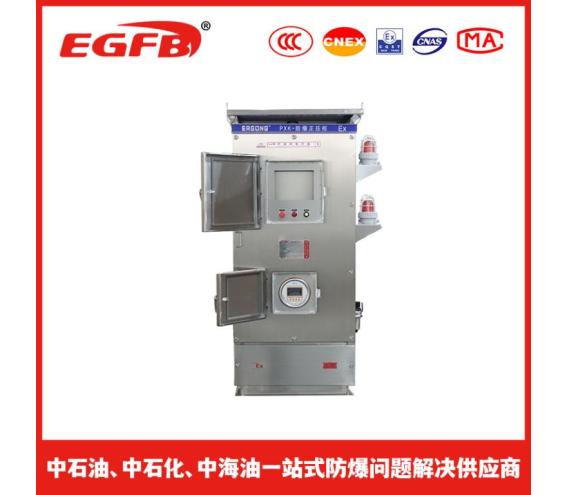

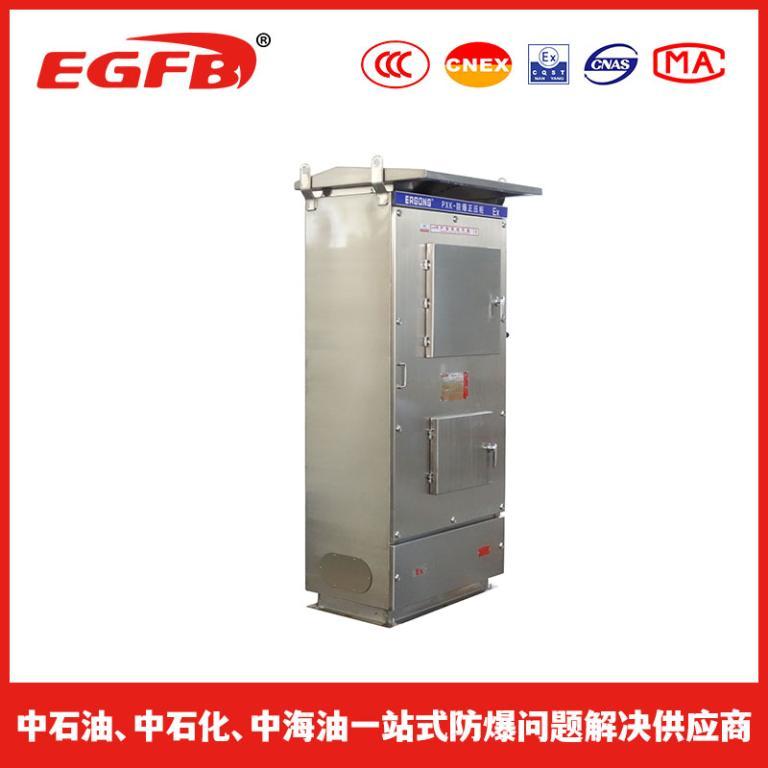

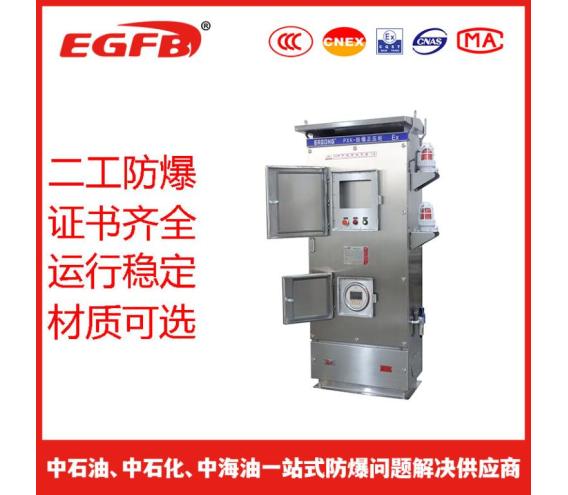

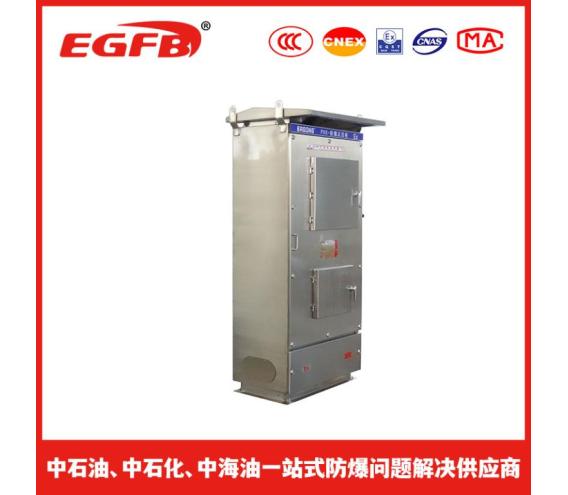

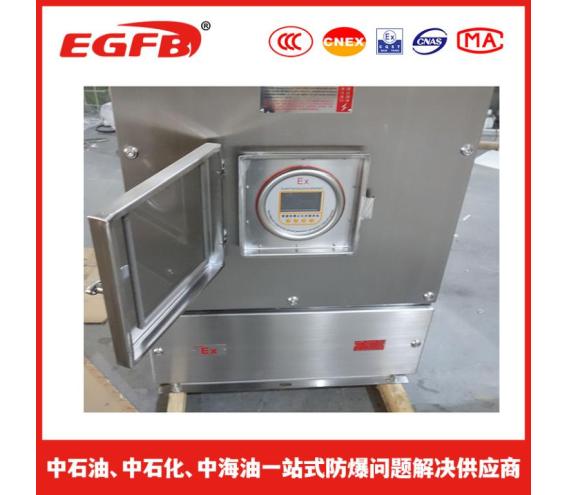

变频器防爆正压柜配电箱控制箱

适用范围

1．适用于气体环境1区、2区危险场所；
2．适用于IIA、IIB、IIC级气体环境；
3．适用于可燃性粉尘环境20区、21区、22区；
4．适用于温度组别为T1—T6的环境；
5．本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、酿酒、油漆、涂料、食品、生物工程、航天航空工程设施等工厂中；

产品特点

1.防爆正压柜主要由柜体、自控系统、布气系统、报警系统、配电系统组成；柜体由正压腔和副腔组成，正压腔内装用户的配电系统元件，副腔内装自控系统。
2.防爆正压柜柜式产品采用“二工防爆”柜架，主副盘为左右结构、上下结构、琴台式等，电缆沟座式安装，下进线、前门操作，前门或后门检修。
3.防爆正压柜箱式产品采用优质钢板或不锈钢焊接结构，主、副盘为上下结构，挂式安装，下进线、前门操作和检修。
4.防爆正压柜琴台式产品采用优质钢板折叠焊接成型，主、副盘为前后结构，座式安装，下进线、琴台操作

5.防爆正压柜按进气方式分为通风型和补偿型。通风型为不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热功能，适用于解决大功率防爆变频器的散热问题；补偿型为间断性供气，正压腔要有良好的密封性，确保耗气量小。
6.防爆正压柜用户须提供气源，要求为：净化空气或氮气，气源压为为：0.2～0.8Mpa；通常用户现场的仪表风均可满足要求。
7.防爆正压柜钢板材料一般用GB710-88冷轧钢板，也可根据用户要求选用GB3280-84不锈钢材质。

变频器防爆正压柜配电箱控制箱

技术参数

防爆标志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIPA20TA,T4/T5/T6；
额定电压：AC220/380V,非标准电压：12V/24V/36V/127V/660V；
总开关电流：10A—800A；分开关电流：1A—630A；
防护等级：IP54/IP55/IP65；
螺纹规格：DN15-DN100/G1/2-G4寸
引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；
引入引出方向：上进上出，下进下出（可按客户要求不受限制）

防爆原理
防爆正压柜采用介质隔离点燃源的防爆措施。即：把用户所用的电器元件安装在一个充满正压洁净气体的柜体内，使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度，从而达到电器防爆的目的。
