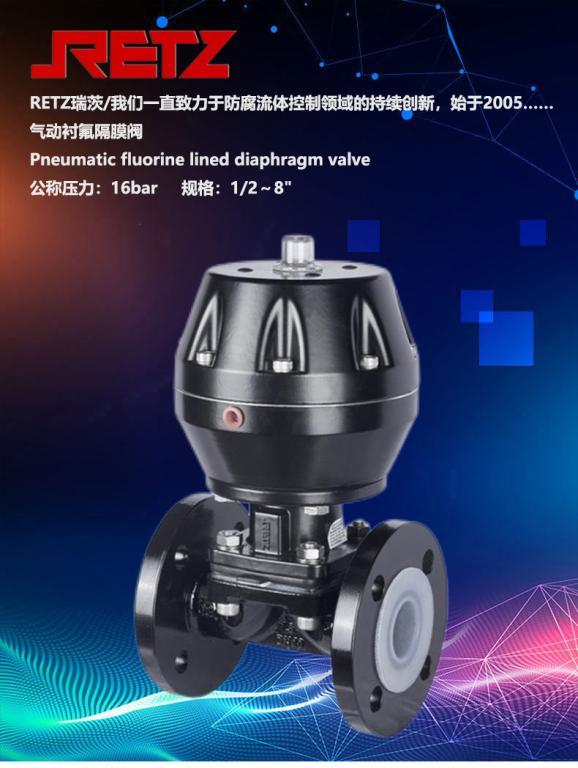

品牌：RETZ/我们一直致力于流体控制领域的持续创新，始于2005……

描述

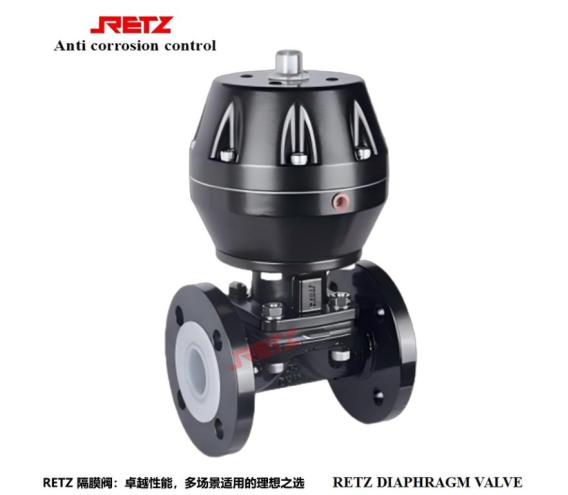

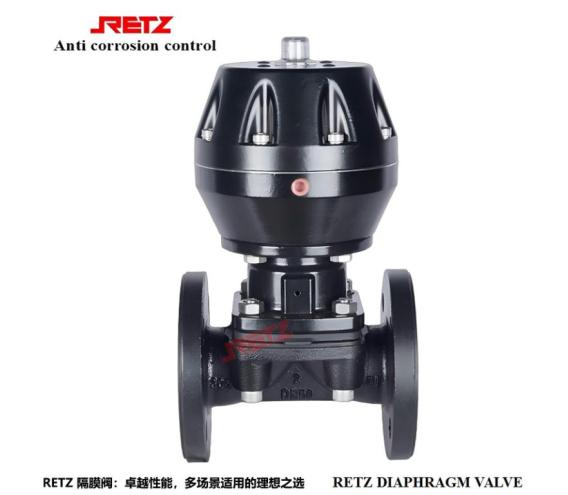

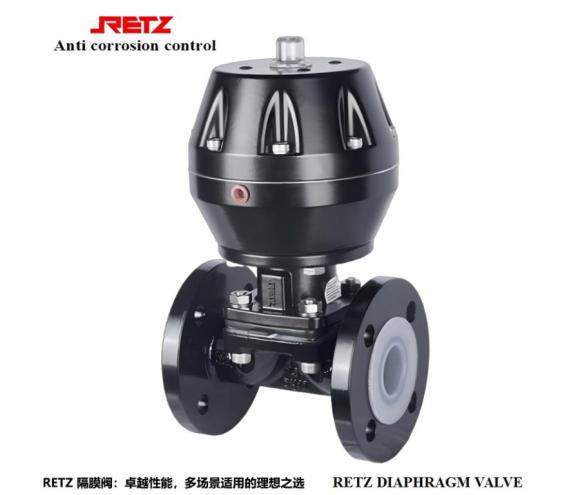

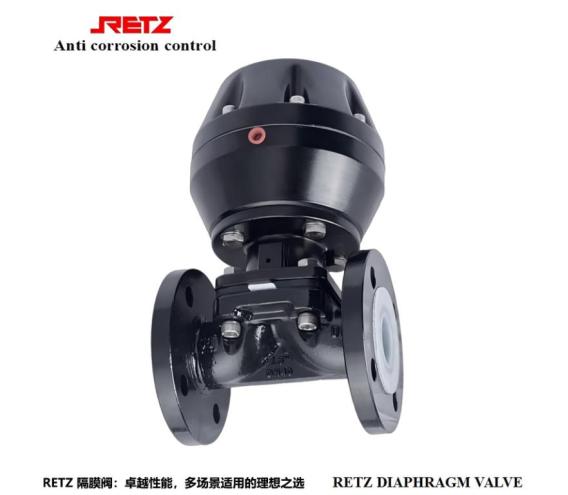

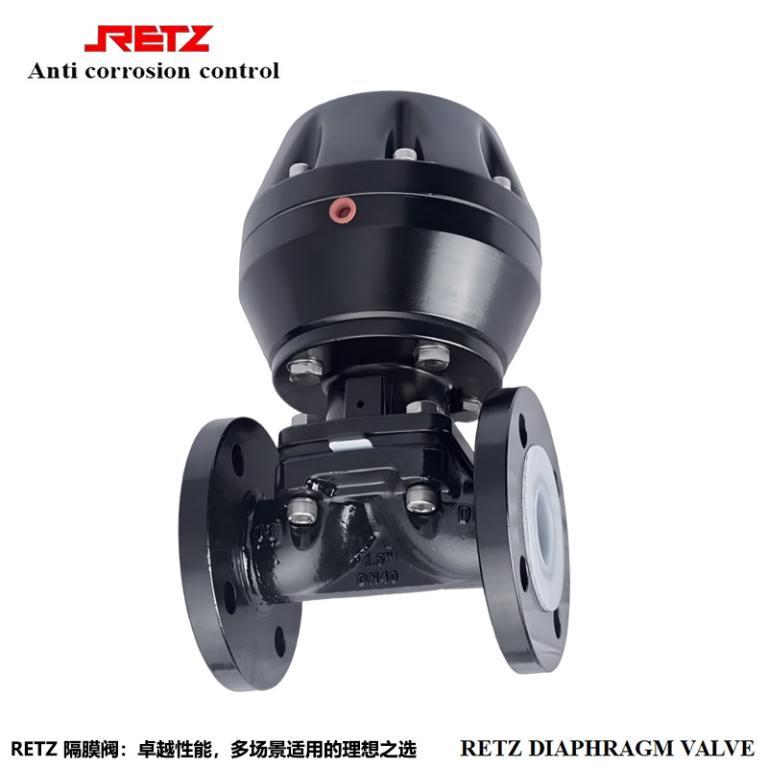

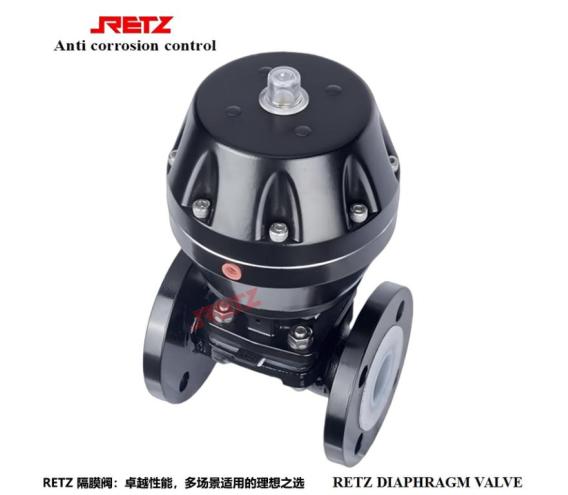

气动隔膜阀不需要单独的阀杆填料密封结构，隔膜在切断介质的同时起到了阀杆的密封作用，其二是柔韧性很强的隔膜关闭可靠，甚至对污液都能做到良好的切断

工作原理

当气动执行机构接收到控制信号时，压缩空气进入气缸，推动活塞运动。

活塞通过推杆带动隔膜向阀座方向移动，使阀门关闭。此时，隔膜与阀座紧密贴合，阻止介质流通。

当气动执行机构释放压缩空气时，弹簧或其他复位装置使活塞回到初始位置，隔膜离开阀座，阀门开启。介质可以通过阀体内部的通道流动。

结构组成

阀体：

通常采用铸铁、铸钢或不锈钢等材质制成，具有一定的强度和耐腐蚀性。

阀体内部设计有流体通道，用于介质的流通。

隔膜：

气动衬氟隔膜阀的关键部件，一般由橡胶、氟塑料等耐腐蚀材料制成。

隔膜将阀体内部分为两个腔室，即上腔和下腔。通过控制隔膜的位置，可以实现阀门的开启和关闭。

阀盖：

与阀体连接，用于固定隔膜和密封阀门。

阀盖上通常设有连接气动执行机构的接口。

气动执行机构：

是驱动阀门开启和关闭的装置，通常由气缸、活塞、推杆等部件组成。

通过压缩空气的作用，推动活塞运动，从而带动推杆使隔膜移动，实现阀门的控制

创新密封结构，实现零泄漏防护

RETZ进口气动衬里隔膜阀搭载了高精度弹性隔膜及精良阀座，凭借卓越的制造工艺，确保二者紧密无缝对接。在气压的驱动下，隔膜能够智能地适应变形，构筑出全方位的密封防线，彻底将酸碱盐溶液与外界环境隔离开来，有效遏制介质泄漏的风险。此特性在处理有毒有害或价值高昂的酸碱盐溶液时显得尤为关键，不仅能有效预防环境污染和物料损耗，更符合环保和安全生产的双重高标准要求。

流线型低阻流道，保障高效稳定输送

RETZ气动隔膜阀采用的独特流线型流道设计，与精湛的高精度加工工艺相结合，确保内部表面光滑如镜。即便在处理高浓度、高粘度的酸碱盐溶液时，也能显著减少流体阻力与压力损耗，保证介质的顺畅输送，从而降低能源消耗。此外，流道的平滑特性有效遏制了结晶和沉淀的附着，避免了堵塞风险，确保了生产系统的持续运行和稳定性。

技术参数Parameter

规格尺寸：1/2-8"

适用压力：PN10、PN16  150LB、JIS10K

适用温度：-20~180℃

控制Control: 手动、气动、电动manual, pneumatic, electric

阀体：球墨铸铁、碳钢、不锈钢阀

阀盖：球墨铸铁、碳钢、不锈钢阀

衬里：PFA、PTFE、ETFE

膜片材质：PFA、PTFE、EPDM
