描述

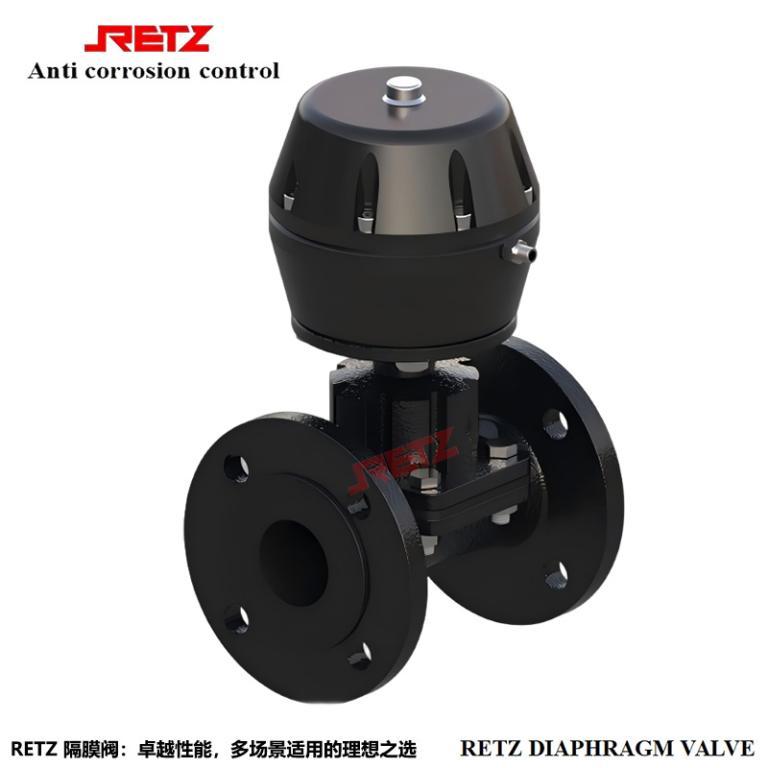

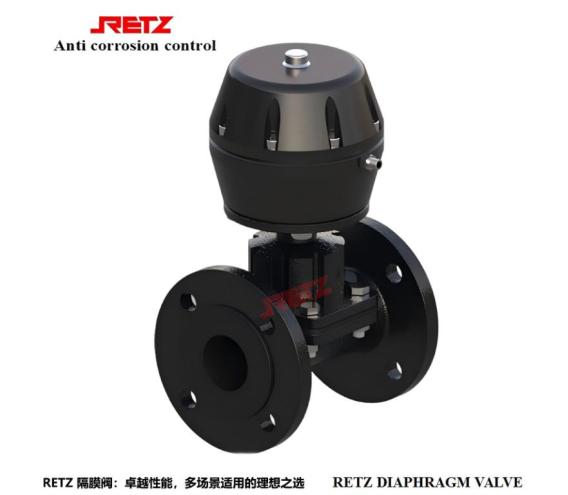

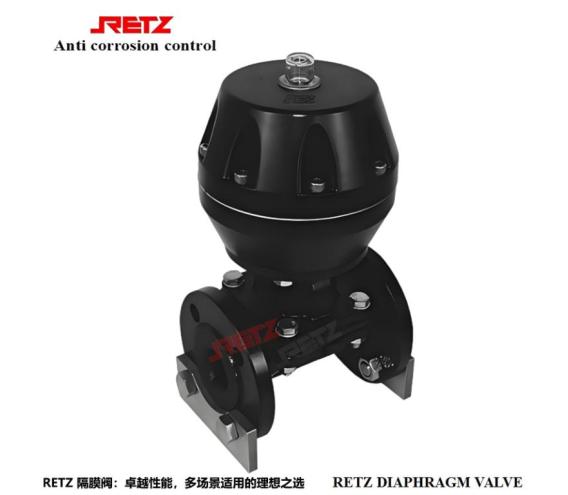

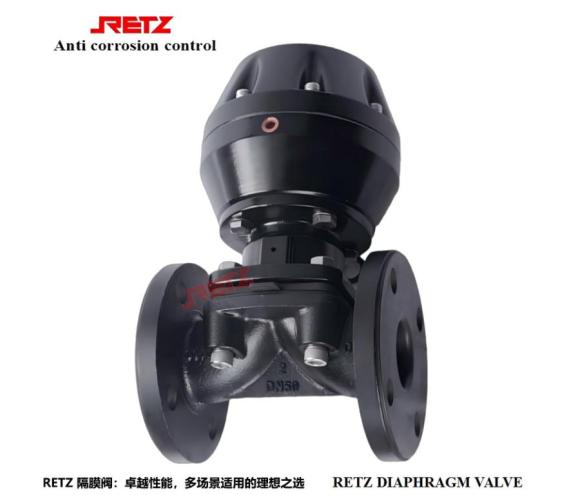

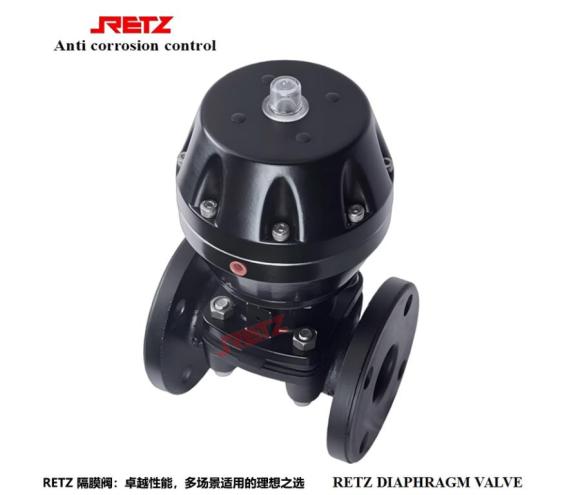

气动衬胶隔膜阀是一种结合了气动控制技术与衬胶隔膜结构的阀门由活塞式气动执行机构和隔膜阀组成,以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开,并根据需要，可附装反馈信号装置或限位、定位装置等，以适应自控、程控、遥控或调节流量之用

结构组成

气动衬胶隔膜阀主要由阀体、阀盖、隔膜、阀杆、气动执行机构等部分组成。

阀体：一般采用铸铁、铸钢或不锈钢等材质，为阀门的主体部分，内部有流体通道。

阀盖：与阀体连接，起到密封和保护内部部件的作用。

隔膜：通常由橡胶等弹性材料制成，具有良好的耐腐蚀性。隔膜将流体与气动执行机构隔离开，确保流体不会泄漏到执行机构中。

阀杆：连接隔膜和气动执行机构，传递动力使隔膜运动，从而控制阀门的开启和关闭。

气动执行机构：由气缸、活塞、弹簧等部件组成，通过压缩空气驱动活塞运动，进而带动阀杆和隔膜动作。

工作原理

当压缩空气进入气动执行机构的气缸时，推动活塞运动，带动阀杆向上或向下移动。阀杆的运动使隔膜变形，改变流体通道的大小，实现阀门的开启和关闭。当气动执行机构失去气源压力时，弹簧的作用力使阀门回到初始位置。

技术参数Parameter

规格尺寸：1/2-8"

适用压力：PN10、PN16  150LB、JIS10K

适用温度：-5~80℃

控制Control: 手动、气动、电动manual, pneumatic, electric

阀体：球墨铸铁、碳钢、不锈钢阀

阀盖：球墨铸铁、碳钢、不锈钢阀

衬里：天然橡胶、氯丁橡胶、丁基橡胶、三元乙丙

应用领域

化工行业：用于输送和控制各种腐蚀性化学介质，如强酸、强碱、有机溶剂等。

污水处理：在污水处理过程中，控制污水的流量和流向。

制药行业：适用于制药过程中对各种药液和溶剂的控制。

食品饮料行业：可用于食品和饮料生产中的流体控制，保证生产过程的卫生和安全。

出色的密封性能，有效消除泄漏风险

作为阀门的中心部件，隔膜将介质与阀体其他部分完全隔离，形成密封空间。得益于橡胶隔膜的弹性，当阀门关闭时，隔膜能够紧密贴合阀座，实现零泄漏。在处理有毒有害介质，或对泄漏要求极高的食品、制药行业，衬胶隔膜阀能够提供可靠的密封保障，显著提升系统的安全性和稳定性。

流畅的流道设计，实现高效节能

阀门的流道设计简洁且平滑，介质在阀内流动几乎没有阻碍，大幅降低了压力损失。这不仅提高了流体输送效率，减少了能源消耗，而且特别适合高粘度、含颗粒或纤维的介质，有效降低了堵塞风险，确保生产过程顺畅。
