品牌：RETZ/我们一直致力于流体控制领域的持续创新，始于2005……

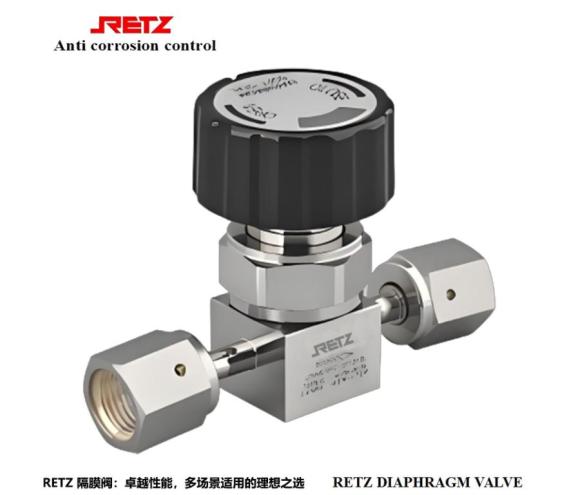

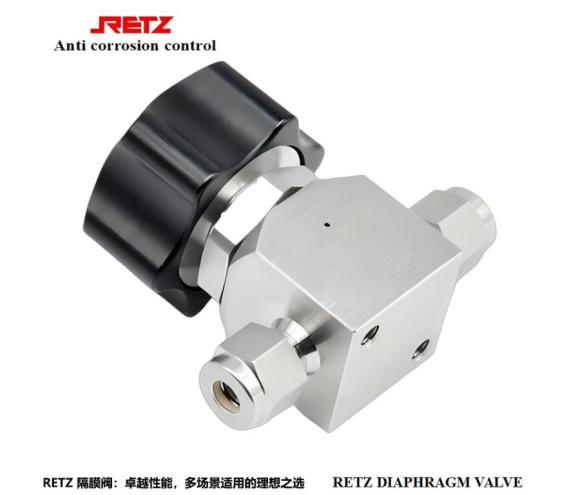

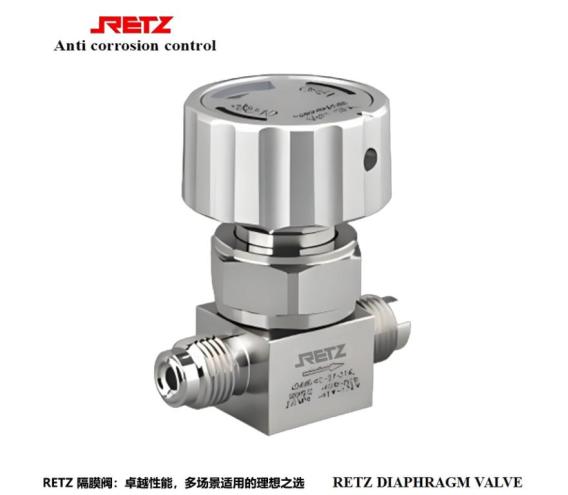

高纯净膜片阀、高纯隔膜阀内部无弹簧设计，膜片式硬密封，泄漏率低，适用于高纯应用，可用于真空应用

Imported high-purity diaphragm valves and high-purity diaphragm valves are designed with no springs inside, with a diaphragm type hard seal and low leakage rate. They are suitable for high-purity applications and can be used in vacuum applications

特征Feature

全金属壳体，无填料All metal shell, without packing

带有全包围的软阀杆尖Soft stem tip with full surround

铝材料活塞加快阀门的快关速度Aluminum material piston accelerates the fast closing speed of the valve

手动和气动执行机构Manual and pneumatic actuators

1.手动执行机构

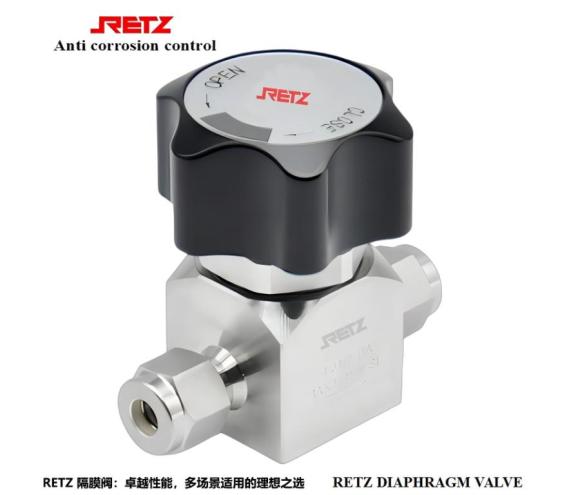

A圆形手柄

快速1/4转操作

带有视窗的手柄提供开、关位置直观指示

开启位置

关闭位置

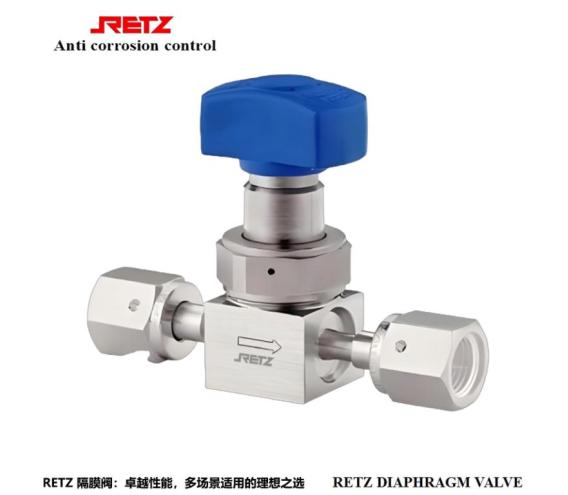

B整体锁定手柄

快速1/4转操作

可锁定在安全关闭位

手柄形状和视窗指示器，井提供开、关位置直观指示

2.气动执行机构

常开，在气缸顶部有环形标记N.O.

常闭，在气缸顶部有环形标记N.C.

技术规范Technical specifications

316L不锈钢阀体

适合超高纯度应用

Elgiloy材料隔膜，强度高耐腐蚀，使用寿命长

全密闭式PCTFE阀座设计具有优越的抗胀和防污染力

与介质接触表面电解抛光，粗糙度Ra平均5μin.(0.13pm)

氮气泄漏测试最大泄漏率≤1x10-9std cm³/s

低压和高压两种阀型

手动和气动执行机构

铝材料活塞加快阀门的开关速度

可用于真空应用

规格Specification:1/4～1"

适用温度Temperature：-40°C ~ 65°C (40°F ~ 150°F)

压力范围Pressure Range：3500 psi (240 bar) ， 最小工作压力： 真空

连接方式Connection method：焊接、螺纹、卡套 Welding, threading, ferrules
