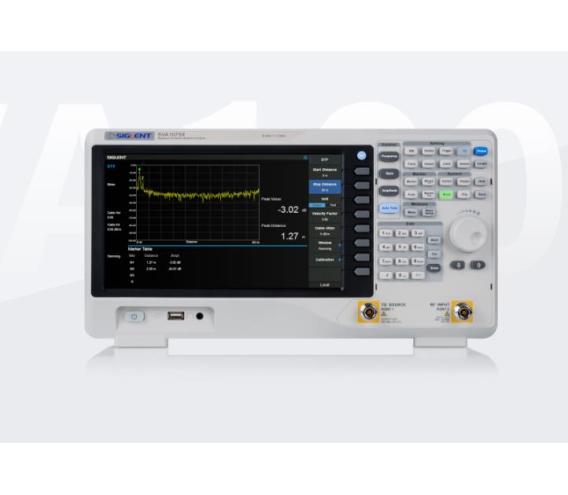

SVA1000X不仅是一款频谱分析仪,还具备矢量网络分析功能,覆盖9 kHz至7.5 GHz频段。其高分辨率带宽和出色的相位噪声性能,使得在射频电路设计与调试中表现卓越,是工程师们的得力助手。

主要特性

  • 频率范围9 kHz~1.5 G/3.2 GHz/7.5 GHz

  • 矢量网络分析范围100 kHz ~最高7.5 GHz

  • 显示平均噪声电平DANL< -165 dBm/Hz

  • 相位噪声< -99 dBc/Hz

  • 标配跟踪源和前置放大器

多功能加持:5合1

矢量网络分析+ EMI预兼容测试+ DTF电缆和天线测量+ 频谱分析仪+调制分析= SVA1000X

SVA1000X作为鼎阳科技频谱分析和网络分析的多功能合一的分析仪,采用先进的微波技术和现代数字处理算法,功能丰富,性能优异,采用现代工业设计,各项指标均达到了国际同类产品的领先水平,既具备SSA3000X频谱仪系列的全部功能和性能,也通过内置100k-7.5G的定向耦合器,亦是一款功能完整的双端口单方向矢量网络分析仪。同样体积,更多功能,是教育教学和射频工程师的利器。

矢量网络分析

频率范围从最低100 kHz到最高7.5 GHz:

· 矢量网络分析,支持幅度和相位响应同时测量,矢量S11和S21参数同时测量;
· 单端口方向40 dB,传输动态范围超过70 dB,支持端口扩展和可配的速度系数;
· 显示反射/传输系数,回波/插入损耗,相位,群时延,驻波比,Smith圆图,极坐标圆图等多种格式;
· DTF电缆和天线测量,基于网络分析时域测量的电缆和天线参数测量分析,可完成电缆故障点定位,阻抗分析等功能;
· 配置3.5G范围N型OSL机械校准件;

低成本的EMI预兼容测试方案

在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持,包括:

· 测试补偿Correction,针对探头,天线,LISN,电缆的频响补偿功能
· 限制线判断Limit,加载EMI国际标准限制线,或用户自定义限制线
· 符合CISPR 16的EMI滤波器和准峰值检波器,可配置准峰值的测量驻留时间
· 提供SRF5030T近场探头套装,针对空间辐射,线缆,PCB等查找干扰源
· 提供SEM5040A人工电源网络,可进行单相设备传导骚扰电压测量
· EasySpectrum上位机软件,支持完整的EMI预兼容测试自动化实施流程

调制分析,深度剖析调制信号

具备丰富的解调分析功能:

· 支持AM/FM模拟调制分析,以及ASK/FSK/PSK/MSK/QAM数字调试分析等复杂调制分析功能
· 具备EVM,幅度和相位偏移误差,IQ偏移误差,增益不平衡等多种数据分析能力
· 具备眼图,星座图,相位图,属于,频域,误差域等多种分析格式

丰富的信号功率测量

· 信道功率(CHP, Channel Power)
· 邻道功率比(ACPR, Adjacent Channel Power Ratio),
· 占用带宽(OBW, Occupied Bandwidth),
· 时域功率(T-Power, Time Domain Power),
· 载噪比(CNR, Carrier Noise Ratio),
· 三阶交调分析(TOI, Third-Order Intercept),
· 谐波分析(Harmonic measurement),
· 频谱监测瀑布图(Spectrum Monitor)

极简设计,便捷好用

现代工业设计,大气简洁的显示界面和操作方式
多点电容触摸屏,支持鼠标和键盘
支持屏幕编辑和保护
高级远程控制:支持基于电脑或手持终端设备的远程网络监控,FTP文件操作

产品参数

频率范围

9 kHz ~ 1.5 GHz, 9 kHz~3.2 GHz, 9 kHz - 7.5 GHz

最大实时带宽

-

相位噪声(典型值)

<-98 dBc/Hz, <-99 dBc/Hz

显示平均噪声电平(DANL)

-156 dBm/Hz, -161 dBm/Hz, -165 dBm/Hz

矢量网络分析范围

100 kHz ~ 1.5 GHz, 100 kHz ~ 3.2 GHz, 100 kHz ~ 7.5 GHz

分辨率带宽(RBW)

1 Hz ~ 1 MHz, 1-3-10步进, 1 Hz ~ 3 MHz, 1-3-10步进

跟踪源

标配

三阶交调

SVA1015X:+8 dBm
SVA1032X:+10 dBm
SVA1075X:+14 dBm

全幅度精度

SVA1015X:<1.2 dB
SVA1032X:<0.7 dB
SVA1075X:<0.7 dB

多点触摸屏

SVA1015X:标配
SVA1032X:标配
SVA1075X:标配

校准件

SVA1015X:选配
SVA1032X:选配
SVA1075X:选配

电缆故障点定位

SVA1015X:选配
SVA1032X:选配
SVA1075X:选配

高级测量套件

信道功率,邻道抑制比,占用带宽,时域功率,载噪比,三阶交调分析,谐波分析,瀑布图

EMI预兼容测试套件

EMI滤波器,准峰值检波器,免费EasySpectrum上位机软件

数字和模拟调制分析

ASK,FSK,AM,FM,QAM,PSK,MSK

通信接口

USB Device,USB Host(可扩展鼠标和键盘,USB-GPIB卡),LAN

远程驱动

支持基于USB-TMC/VX|-11/Socket/Telnet的SCPI/Labview/IVI驱动

远程控制软件

Easy Spectrum上位机软件,网络浏览器,NI-


详情:

规格参数

  • 行业分类:

    仪器仪表/电子测量仪器/频谱分析仪

  • 产品类别:

    频谱分析仪

  • 品  牌:

    鼎阳/Siglent

  • 规格型号:

  • 库  存:

  • 生 产 商:

  • 产  地:

    中国北京市通州区
