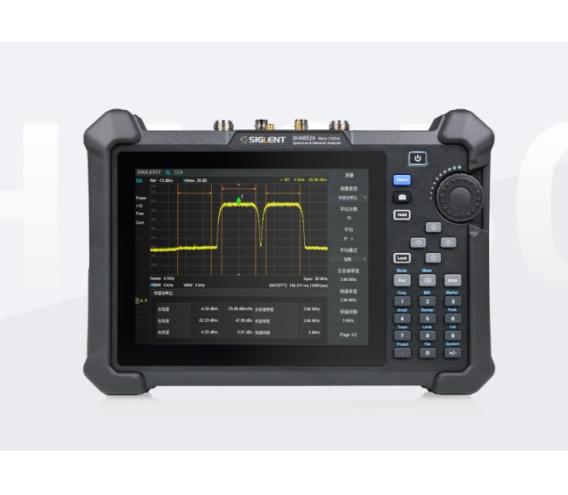

SHA850A集频谱分析仪、矢量网络分析仪和电缆与天线测量功能于一体，其出色的性能与稳定性，使得在多种应用场景下都能发挥出色，是专业用户的可靠选择。

主要特性

• 频谱分析频率范围：9 kHz – 3.6GHz / 7.5 GHz

• 天线和电缆测量频率范围：100 kHz – 3.6GHz / 7.5 GHz

• 显示平均噪声电平 DANL 低于-165 dBm/Hz

• 单边带相位噪声低于-104 dBc/Hz， 1 GHz 偏移 10 kHz

• 全带宽独立信号源和前置放大器

• 典型工作时间 4 小时，净重3.2 kg

形态更轻盈，多场景适用

SHA850A系列手持式频谱分析仪频率范围 9 kHz~7.5 GHz，机身更轻盈，适合外出携带、手持操作，采用续航长达4小时的电池供电，并且可配置GPS定位功能，能满足各种场景下的现场测试，如通信基站，汽车OTA测试，频谱监测等。
采用高集成度设计，可进行信号频域分析，陆地移动电台，无线数据网络测量，线缆、天线、器件测试，EMI干扰等测试。并且其射频性能优异，DANL低至-165 dBc/Hz，可有效识别小信号，单边带相位噪声仅为<-104 dBc/Hz @1 GHz, 10 kHz offset，媲美台式频谱分析仪。

电缆和天线测试模式

电缆和天线分析仪模式下可测量的频率范围为100 kHz~3.6 GHz；
支持故障点距离（DTF）、时域反射计(TDR) 、1端口电缆损耗、2端口插入损耗、回波损耗及VSWR测量功能。

矢量网络分析模式

支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式。

产品参数

系列对比

频率范围

9 kHz - 3.6 GHz, 9 kHz - 7.5 GHz

最大实时带宽

-

相位噪声(典型值)

<-104 dBc/Hz

显示平均噪声电平（DANL）

-165 dBm/Hz

矢量网络分析范围

100 kHz - 3.6 GHz, 100 kHz - 7.5 GHz

端口数

2

频率分辨率

1 Hz

幅度分辨率

-

输出功率设置范围

-40dBm ~ 0dBm

动态范围

108dB

中频带宽范围

100 Hz，300 Hz，1 kHz，3 kHz，10 kHz

三阶交调TOI

+16 dbm

最小分辨率带宽

1 Hz

电缆和天线测量模式

SHA851A：100 kHz~3.6 GHz
SHA852A：100 kHz~7.5 GHz

高级测量套件（选配）

信道功率、邻道功率比、占用带宽、时域功率、载噪比、谐波分析，三阶交调分析，瀑布图

信号调制分析（选配）

AM， FM，PM， SK， FSK， MSK， PSK， QAM

远程控制接口

LAN， USB Device， USB Host(USB-GPIB)

远程控制能力

SCPI / Labview / IVI based on USB-TMC / VXI-11 / GPIB / Socket / Telnet
NI-M
Web Browser (HTML 5 Supported)

显示

TFT LCD， 800x600， 8.4英寸多点触摸屏
