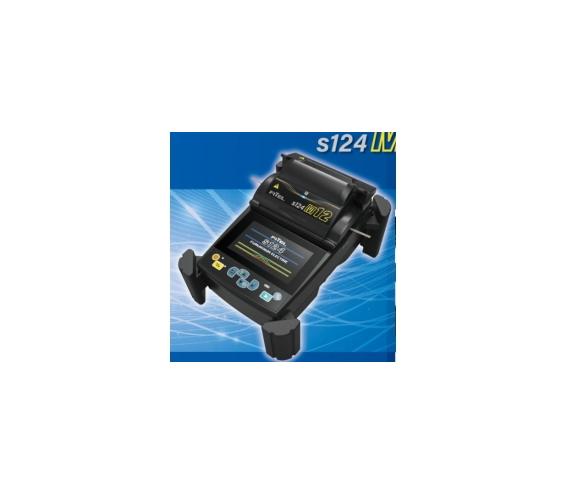

S124M12是一种色带融合剪接器，可以将单个纤维拼接出来并最多12纤维丝带。拼接器可用于通过仅更换V槽来剪接200UM纤维的胶带。

特征

• 最多12纤维丝带剪接

• 高速剪接15秒

• 可互换的V槽系统

• 200μm涂料纤维色带可通过更改V-GROVE来适用

• 轻松使用触摸面板和GUI

• 3个LED灯允许在V槽中方便地加载纤维

• Wi-Fi连接允许无线控制和数据管理

• S124M12古河带状光纤熔接机技术参数

  适用光纤米刑*	SM(ITU-T G.652/G.657A1/G.657A2)
  	MM(ITU-T G.651)
  	DS(ITU-T G.653)
  	NZD(ITU-T G.655)
  	UBIF(ITU-T G.657B3)
  光纤芯数	最大到12芯光纤
  包层直径	125μm
  光纤涂覆层直径 （单芯 带状）	0.25mm,0.90mm 0.25-0.40mm;0.20mm(可选)
  光纤切割长度	10mm
  平均熔接损耗*2	SM:0.05dB DS:0.08dB	MM:0.03dB   NZD:0.08dB	BIF:0.05dB
  典型熔接时间	12芯：15秒 单芯：13秒
  熔接程序	最大300
  加热程序	最大100
  热缩管长度	40mm/60mm
  拉力试验	1.96N
  放电补偿功能	根据温度和气压自动校正
  光纤观察方法	从X/Y轴方向双向观察
  显示器	4.3英寸LCD触摸屏
  放大倍数	24X
  熔接数据存储	最近10,000张
  自动图像存储	自动存储最近100张熔接图像
  尺寸	139W x209Dx114H mm(不含垫脚) 179W x246Dx131H mm(含垫脚)
  重量	2.0kg(含电池)
  数据输出	USB 2.0
  电源	AC:100-240V(50/60Hz) DC:11-24V
  电池容量*3	170次熔接和加热
  电极寿命	1,500次
  操作条件	海拔：0-2000米；防风：15米/秒； 工作温度： -10至+50摄氏度(不结露)
  存储条件	-40-+60 ℃(不结露)

  S124M12古河带状光纤熔接机标准配置清单

  项目名称	型号	数量
  S124M12主机	S124M12-X-A-0001
  携带箱	HCC-11
  锂电池	S947	1
  备用电极	ELR-01	1对
  交流适配器	S979	1
  交流电源线		1
  冷却托盘	CTX-03	1
  清洁刷	VGC-01	1
  电极清洁磨具	D5111	1
  配件盒	TCC-01
  LCD防反射片	ARS-01	1
  快速操作指南		1
  操作手册(光盘)		1
  光纤夹具	S712A-012	1对
  光纤切割工	S326
  电热剥纤钳	S218R-PLUS	1

  S124M12古河带状光纤熔接机可选配置

  项目名称	型号	数量
  软携带包	SCC-01	1
  电池充电器	S980	1
  角架	AGS-02	1
  工作背带	WBT-01
  工作托盘	SPL-01	1
  U S B 线	USB-01	1
  汽车点烟电线	CDC-04
  Wi-Fi适配器	WFD-01

  项目名称	型号	数量
  0.25mm涂覆层光纤夹具	S712S-250	1对
  0.90mm涂覆层光纤夹具	S712S-900	1对
  2芯带状光纤夹具	S712A-002	1对
  4芯带状光纤夹具	S712A-004	1对
  6芯带状光纤夹具	S712A-006	1对
  8芯带状光纤夹具	S712A-008	1对
  12芯带状光纤夹具	S712A-012	1对
  12芯可卷带状光纤夹具	S712A-12e	1对

  S124M12古河带状光纤熔接机可选光纤夹具

  光纤芯数		型号	数量
  250μm尾纤	12芯	FVG-12-P250
  	4芯	FVG-04-P250	1
  200μm尾纤	12芯	FVG-12-P200	1
  	6芯	FVG-06-P200	1

  S124M12古河带状光纤熔接机可选V型
