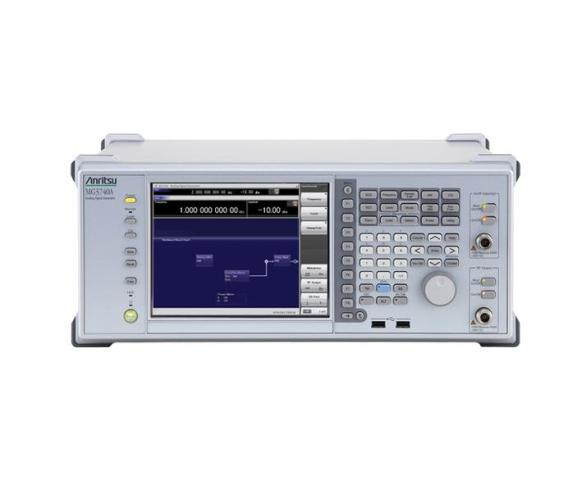

模拟信号发生器 MG3740A 具有出色的射频性能,包括单边带相位噪声、输出电平等等,同时具有丰富的调制功能 (调频/调幅/调相/脉冲)。 MG3740A 作为一款高纯度的信号源,是用来测试模拟射频接收机的理想选择。此外,添加数字调制选件后可支持窄带数字调制信号的生成。
MG3740A 支持窄带数字调制、连续波和模拟调制。

  • 高纯度信号源,用于测试模拟无线电

  • 内置AM/FM/ΦM/脉冲调制功能[标准]

  • 使用双射频的两个射频输出[选件]

  • 扩展到窄带数字调制信号发生器[选件]

基本性能

频率范围
100 kHz 至2.7/4/6 GHz[第一个射频选件]
100 kHz 至2.7/4/6 GHz[第二个射频选件]
相位噪声指标
<-140 dBc/Hz (额定) (100 MHz,20 kHz 偏移,连续波)
<-131 dBc/Hz (典型值) (1 GHz,20 kHz 偏移,连续波)
电平设置范围
-110 至+17 dBm[标准]
-144 至+17 dBm[选件]
高功率输出
+23 dBm (CW,400 MHz 至3 GHz)[选件]
切换速度
<600 µs (频率/振幅,列表/扫描模式)
内置调频/调幅/调相/脉冲调制功能[标准]


扩展选件

添加额外模拟调制输入[选件]:
添加额外模拟调制输入选件,扩展到两个内部调制源(调频/调幅/调相) 和一个外部调制源,从而支持同步的双音调制信号输出。

支持两路独立的射频输出[选件]:
支持“用于接收机特征测试的有用信号+ 干扰信号”、“放大器交调特征评估”和“用于混频器评估的射频/本振信号源”。

USB 功率探头(单独出售):
最多支持连接两个USB 功率探头

扩展到窄带数字调制信号发生器[选件]:
添加数字调制功能[选件]后可支持窄带数字调制信号的生成。

  • 射频调制带宽: 2 MHz

  • 波形生成软件: IQproducer (许可证单独出售)
    TDMA IQproducer / Fading IQproducer

BER 测量功能[选件]:
输入比特速率:100 bps 至40 Mbps


通信接口

  • 标准1000BASE-T、GPIB 和USB 接口

  • 内置SCPI、MG3700A/MS269xA/MS2830A/MG364xA 兼容模式

Hardware Main FrameMG3740AAnalog Signal Generator
Hardware Option
1stRF
(Requires one option)
MG3740A-0321stRF 100 kHz to 2.7 GHz
MG3740A-0341stRF 100 kHz to 4 GHz
MG3740A-0361stRF 100 kHz to 6 GHz
Hardware Option
2ndRF
(optional) (1xx: Retrofit)
MG3740A-062/1622ndRF 100 kHz to 2.7 GHz
MG3740A-064/1642ndRF 100 kHz to 4 GHz
MG3740A-066/1662ndRF 100 kHz to 6 GHz
Hardware Option
Common
(1xx: Retrofit)
MG3740A-001/101Rubidium Reference Oscillator
MG3740A-002/102High Stability Reference Oscillator
MG3740A-011/111Secondary HDD
MG3740A-014/114Removable HDD, Windows 10
MG3740A-017/117Universal Input/Output
MG3740A-020/120Digital Modulation
MG3740A-021/121BER Test Function
Hardware Option
For 1stRF
(1xx: Retrofit)
MG3740A-041/141High Power Extension for 1stRF
MG3740A-042/142Low Power Extension for 1stRF
MG3740A-043/143Reverse Power Protection for 1stRF
MG3740A-045/145ARB Memory Upgrade 256 Msample for 1stRF* 1
MG3740A-048/148Combination of Baseband Signal for 1stRF* 1
MG3740A-050/150Additional Analog Modulation Input for 1stRF
Hardware Option
For 2ndRF
(1xx: Retrofit)
MG3740A-071/171High Power Extension for 2ndRF
MG3740A-072/172Low Power Extension for 2ndRF
MG3740A-073/173Reverse Power Protection for 2ndRF
MG3740A-075/175ARB Memory Upgrade 256 Msample for 2ndRF* 1
MG3740A-078/178Combination of Baseband Signal for 2ndRF* 1
MG3740A-080/180Additional Analog Modulation Input for 2ndRF
Software
IQproducer* 1
MX370102ATDMA IQproducer
MX370107AFading IQproducer
Maintenance ServiceMG3740A-ES2102 Years Extended Warranty Service
MG3740A-ES3103 Years Extended Warranty Service
MG3740A-ES5105 Years Extended Warranty Service

*: MG3740A-1xx: Retrofit options.
*1: Requires MG3740A-020/120.


详情:

规格参数

  • 行业分类:

    仪器仪表/电子测量仪器/信号发生器

  • 产品类别:

    信号发生器

  • 品  牌:

    安立Anritsu

  • 规格型号:

  • 库  存:

  • 生 产 商:

  • 产  地:

    中国北京市通州区
