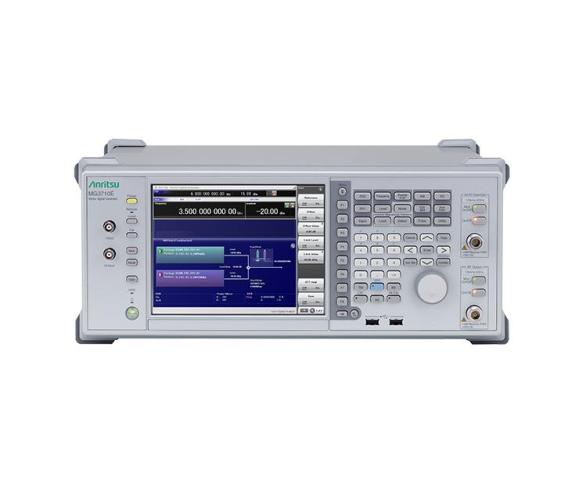

矢量信号发生器 MG3710E是同类高性能信号发生器,具有卓越的射频和基带性能。MG3710E 具有宽带矢量调制能力,可从深层存储生成内置基带波形,以确保最大的多功能性。它支持所有关键移动通信和无线 LAN 标准,而且性能出色,符合新兴和专有无线通信技术的要求。双射频和双波形选项可让单个 MG3710E 输出最多四个独立调制的信号。MG3710E 可以简化通常需要多个同步信号发生器的复杂测试场景,例如:

  • 有用 + 干扰信号,用于接收机阻塞测试

  • 有用 + 两个 CW 音调,用于接收机交调测试

  • 有用 + 延迟信号,用于多路径测试

  • 多个有用信号,用于 MIMO 测试

  • 多个有用信号,用于 LTE-Advanced 载波聚合测试

对于这些多信号应用,MG3710E 可节省额外信号发生器的成本,简化设备设置和校准、系统运行,缩短测量时间。


MG3710E 可使用以下四种波形模式

  • 内置标准波形模式

  • 可选波形模式 (单独出售) (MX3700xxA)

  • IQproducer 波形生成软件生成的波形 (单独出售) (MX3700xxA, MX3700xxB, MX3710xxA)

  • 通用信号生成软件生成的 IQ 数据和 MG3710E 使用的转换波形模式

■ 主要性能和规格

基本性能

频率范围100 kHz 至 2.7/4/6 GHz (第一个射频选件 032/034/036)
100 kHz 至 2.7/4/6 GHz (第二个射频选件 062/064/066)
高功率输出+23 dBm (CW,400 MHz 至 3 GHz)
SSB相位噪声<-131 dBc/Hz (典型值) (1 GHz,20 kHz 偏置,CW)
ACLR-68 dBc (W-CDMA,测试模型 1,64DPCH,≤+5 dBm)
切换速度<600 µs (频率/振幅,列表/扫描模式)



基带性能

  • 射频带:内置,160 MHz*/120 MHz 基带发生器
    (*: Wireless LAN IEEE 802.11ac. 仅当使用MX370111A和MX370111A-002时)

  • 大型 64 Msamples 波形存储器,带有至 1024 Msamples 的可选扩展件

  • 预安装标准波形模式
    LTE (E-TM1.1 至 TM3.3)、W-CDMA/HSDPA、GSM/EDGE、CDMA2000 1x/1xEV-、Bluetooth、GPS、GLONASS、
    QZSS、PDC、PHS、Broadcast (ISDB-T/BS/CS/CATV)、WLAN (IEEE 802.11a/11b/11g)

  • 采用波形生成软件 (IQproducer) 生成信号
    5G NR(TDD)、5G NR(FDD)、LTE/LTE-Advanced、WLAN 11a/b/g/n/j/p/11ac、W-CDMA/HSPA、cdma2000 1xEV-、
    TD-SCDMA、Fading、Multi-Carrier、DVB-T/H、TDMA



扩展选件

  • AWGN 发生器 [选件 049/079]
    C/N:≤40 dB

  • BER 测量功能 [选件 021]
    输入比特速率:100 bps 至 40 Mbps

  • USB 电源传感器 (单独出售)
    最多支持连接两个 USB 电源传感器
    ♦频率范围:50 MHz 至 6 GHz [MA24106A]、10 MHz 至 18 GHz [MA24118A]、10 MHz 至 26 GHz [MA24126A] etc.

  • MIMO 信号源:支持本地输入 [选件-017]
    基带时钟、本地和触发信号可在多达四个 MG3710E 单元之间共享,以输出与信号输出定时同步的
    相位相干信号,以便配置 8x8 MIMO 系统。

  • 对1stRF/2 ndRF增加模拟调制输入输出选件[选件 050/080]
    选件050/080扩展两个内部调制源 (AM/FM/ΦM) 和外部调制源,支持同时调制两个信号。

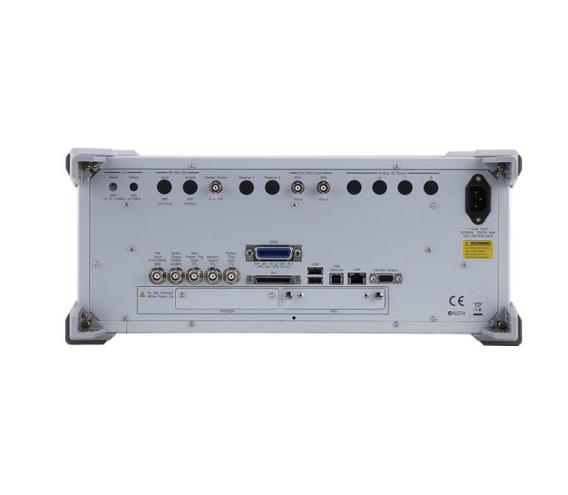

通信接口

  • 标准 1000BASE-T、GPIB 和 USB 接口

  • 远程命令:内置SCPI,MG3700A / MS269xA / MS2830A兼容模式。与MG3710A相同。

  • 矢量信号发生器,支持频率 100 kHz 至 2.7/4/6 GHz

  • ACLR:-68 dBc (W-CDMA,测试模型 1,64DPCH,≤+5 dBm)

  • 输出电平 +23 dBm (CW,400 MHz 至 3 GHz)

  • 切换时间: lt;600 µs (列表/扫描模式)

  • 内置宽带 (160 MHz/120 MHz) 基带信号发生器

  • 双射频 (可选) 提供两个独立的射频输出

  • 双波形存储器 (可选) 从每个射频输出提供两个独立调制的信号

  • 生成和输出各种通信系统的调制信号,例如5G NR (sub-6 GHz) TDD/FDD、LTE-Advanced/FDD(可选软件)


详情:

规格参数

  • 行业分类:

    仪器仪表/电子测量仪器/信号发生器

  • 产品类别:

    信号发生器

  • 品  牌:

    安立Anritsu

  • 规格型号:

  • 库  存:

  • 生 产 商:

  • 产  地:

    中国北京市通州区
