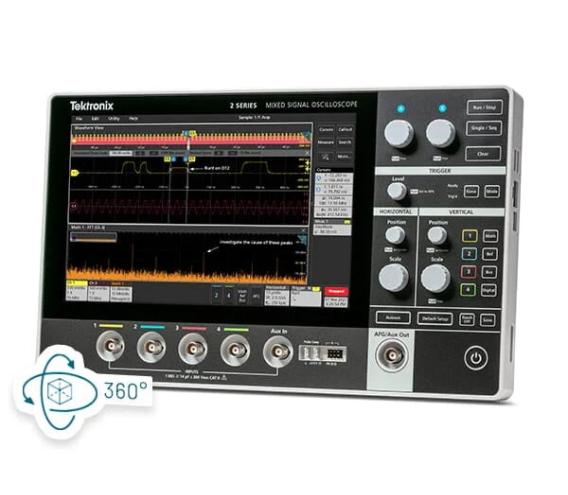

2 系列 MSO 便携式混合信号示波器

选择我们紧凑便携的手持示波器，在不降低性能的情况下为您的工作台腾出更多空间。2 系列 MSO 示波器的厚度只有 1.5 英寸（3.8 厘米），重量不到 4 磅（1.8 千克），外观就像平板电脑一样，却是一款功能齐全的实时触摸屏示波器。无论您的测量挑战要求您前往何处（工作台、教室或者测试现场），都可轻松携带它。

适用于日常调试的紧凑型多功能示波器

2系列MSO拥有多达4个模拟通道、500 MHz带宽、2.5 GS/s采样率、16通道MSO、50 MHz AFG、4位数字码型发生器、

高级触发和协议解码，集所有功能于一个厚约1.5”的紧凑型外壳中。不管您在何处工作，2系列MSO是电子调试和测试的必选示波器。

2系列MSO配备电容式触控屏和专为触控而设计的高度直观的用户界面，是屡获殊荣的新一代泰克系列示波器中的一

员。共享用户界面和可编程接口使您可以轻松使用泰克所有的新一代示波器

选配电池组之后，同一台仪器既可在实验室中使用，也可在现场使用，从而扩展了仪器应用。

凭借大量兼容探头和整套附件，2系列MSO成为同类产品中性能最强大、功能最齐全的仪器，非常适合各种应用领域。

主要性能指标

模拟输入通道

2路或4路输入

带宽

70 MHz、100 MHz、200 MHz、350;MHz;和;500MHz

采样率

•2.5 GS/s半通道

•1.25 GS/s全通道

记录长度

每个通道10 M个点

垂直分辨率

•8位ADC

•;高分辨率模式下高达16位

标准触发类型

边沿、脉宽、欠幅、超时、逻辑、建立和保持、上升/下降时间和并行总线

标准分析

•光标：波形、V条、H条和VH条

•测量：37

•绘图：XY，限值模板

•数学：基本波形代数、FFT;和高级公式编辑器

•搜索：搜索任何触发标准

串行触发、解码和分析（选配）

I2C、SPI、RS-232/422/485/UART、CAN、CANFD、CANXL、LIN和SENT

数字输入通道（选配）

16路输入

任意函数发生器（选配）

•50 MHz波形生成

•波形类型：任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC;电平、高斯、洛伦兹、指数上升/下降、

Sin(x)/x、随机噪声、半正矢波、心电图

数字码型发生器（选配）

•4位

•用户定义、手动和切换

显示器

•10.1英寸TFT彩色

•WXGA (1280 x 800)分辨率

•容性（多触点）触摸屏

连接

•USB 2.0设备（单端口）

•USB 2.0主机（双端口）

•LAN（10/100 MB/s Base-T以太网）

电池组（选配）

•电池组，带2个电池槽，具有热插拔功能

•正常使用时间为8小时（两节电池）

远程控制

借助网络连接和远程虚拟网络计算(VNC)，可远程查看和控制示波器。

VESA安装

100 mm x100 mm VESA接口

安全性

防盗锁，T-Bar型软件：连接安全选项

标准探头

每条通道一个TP 200 MHz;10:1电压探头

协作工具（选配）

保存和调用波形、设置和截屏。与团队中的其他成员共享数据。

• 执行基本的仪器控制并将波形数据传输到

PC。离线分析，比如对保存的数据进行协议解码、自动测量等。保护套套件：便携包、单撑、橡胶保护套

•;机架安装套件

•硬质箱

•电池充电器

保修

一年标准保修

技术规格

除另行指明外，所有技术规格均为典型值。除另行指明外，所有技术规格均适用于所有型号。

型号概述

	MSO22	MSO24
模拟通道	2	4
模拟通道带宽	70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz
	500 MHz 保证带宽，4 mV/div - 10 V/div。
采样率	1.25 GS/s 全通道，2.5 GS/s 半通道（交错）
记录长度	10 M
数字通道	16
AFG 输出	1（带 Aux Out 的多路复用）
