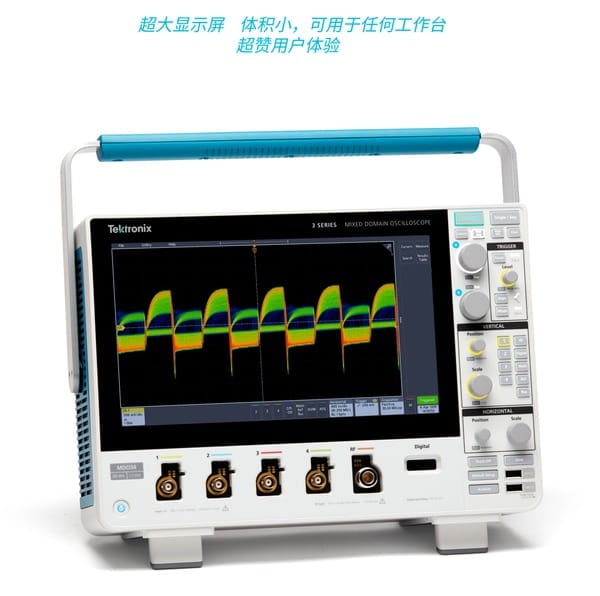

3 系列 MDO 混合域示波器

3 系列 MDO 凭借泰克超大的显示屏、更优的低电平信号测量精度以及业内领先的探头性能，为台式示波器树立新标准。3 系列内置独特的、真正的硬件频谱分析仪，具有出色的射频测试性能和有保证的射频技术规格，无论您是测试 IoT 基带设计，还是仅用于简单的 EMI 诊断，均可满足您的需求。

主要性能指标

• 2 条模拟通道和 4 条模拟通道型号

• 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz 带宽型号

• 带宽可以升级 (最高 1 GHz)

• 最高 5 GS/s 采样率

• 所有通道上 10 M 记录长度

• >280,000 wfm/s 最大波形捕获速率

• 标配无源电压探头，3.9 pF 容性负载和 250 MHz 或 500 MHz 或1 GHz模拟带宽

• 频谱分析仪 (选配)

  • 频率范围: 9 kHz - 1 GHz (标配)或 3 GHz (选配)

  • 超宽捕获带宽，最高可达 3 GHz

• 任意函数发生器 (选配)

  • 13 种预先定义的波形类型

  • 50 MHz 波形发生

  • 128 k 任意波形发生器记录长度

  • 250 MS/s 任意波形发生器采样率

• 数字通道 (选配)

  • 16 条数字通道

  • 所有通道上10 M 记录长度

  • 121.2 ps 定时分辨率

• 串行总线解码、触发和搜索(选配)

  • 串行总线支持 I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 和音频标准

• 数字电压表/频率计数器 (产品注册后免费)

  • 4 位 DC, AC RMS 和 DC+AC RMS 电压测量

  • 5 位频率测量

典型应用

• 嵌入式设计和物联网

  使用 3 系列 MDO 在混合信号嵌入式系统上执行系统级调试，并支持各种常用的串行总线，包括当今较常用的串行总线技术，迅速发现和解决问题。

• 功率设计

  使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供较广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。

• 教育

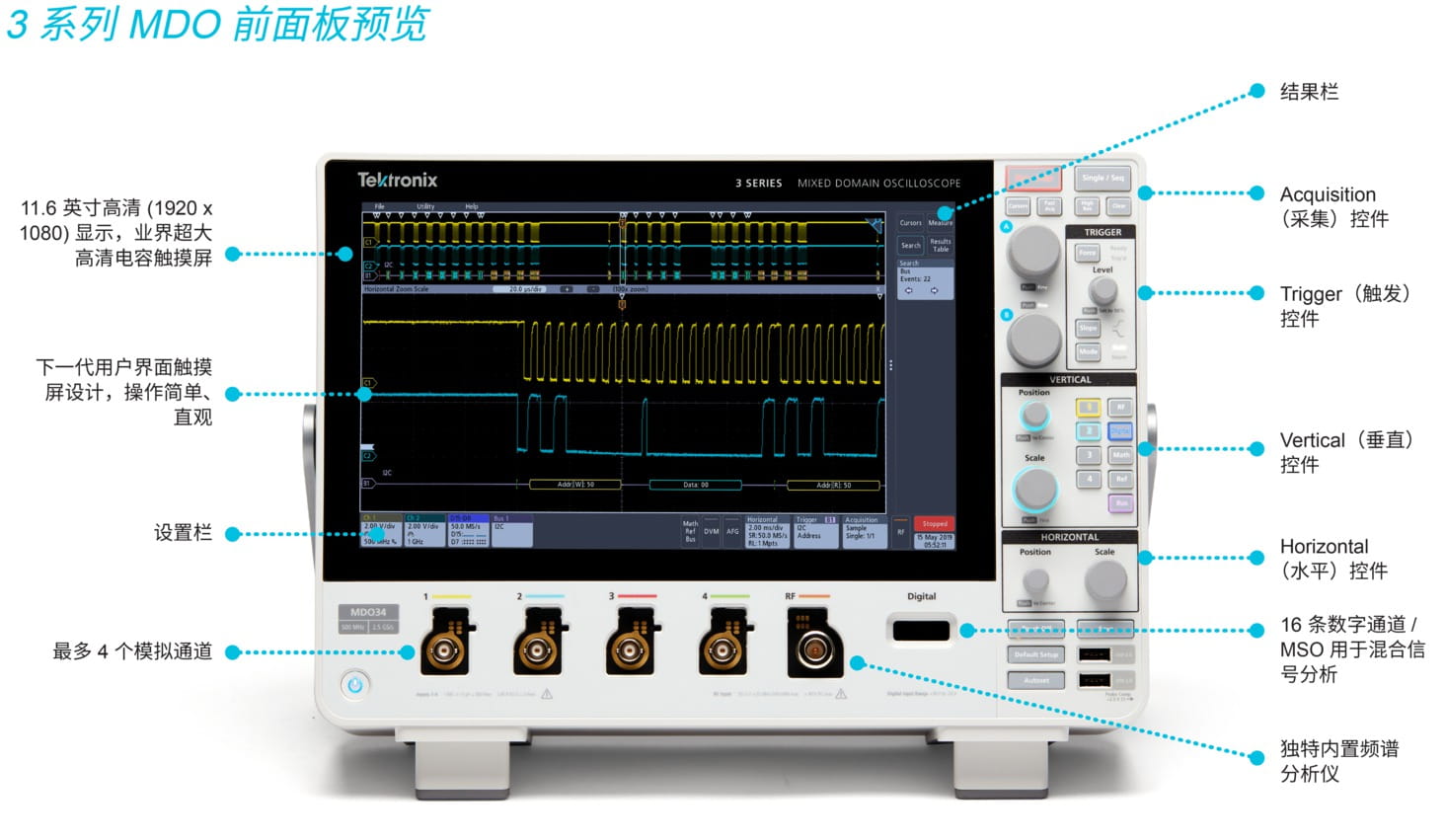

  管理工作台上的多台仪器可能会非常麻烦。3 系列 MDO 体积小(深 5.9 英寸, 149 mm)，在一台仪器中同时融合了模拟测量、数字测量、RF 测量及一台信号源。体积小、集成度高，可以帮助您讲授各种电子原理，用来执行更加完善的实验。全面升级能力可以在需求变化时或在预算允许时再增加功能。

• 制造测试和调试

  规格和空间限制可能会给车间带来巨大影响。3 系列 MDO 把多台仪器集成到一台小型仪器中，竭尽所能地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。

• 安装和维护服务

  在需要的时间和地点获得适当的仪器至关重要。3 系列 MDO 在一台轻便的 (11.7 磅, 5.3 公斤) 便携式仪器中提供了模拟波形、数字逻辑和频谱分析功能，特别适合空间有限、且需要灵活性的应用。

技术数据

除另行指明外，所有技术数据都是有保障的数据。除另行指明外，所有技术数据均适用于所有型号。

MDO32

混合域示波器，带有两条模拟通道、一个辅助触发输入、一个1 GHz频谱分析仪、一个频谱分析仪输入和一个逻辑分析仪输入

MDO34

混合域示波器，带有 4 条模拟通道、一个1 GHz频谱分析仪、1 个频谱分析仪输入和 1 个逻辑分析仪输入

标配附件

探头

1 GHz 型号

TPP1000，1 GHz 带宽，10X，3.9 pF。每条模拟通道一只无源电压探头

350 MHz 和 500 MHz 型号

TPP0500B, 500 MHz 带宽, 10X, 3.9 pF。每条模拟通道一只无源电压探头

100 MHz 和 200 MHz 型号

TPP0250, 250 MHz 带宽, 10X, 3.9 pF。每条模拟通道一只无源电压探头

配备 3-MSO 选项的任何型号

一只 P6316 16 通道逻辑探头和附件

附件

071-3608-00

安装和安全说明，印刷手册（翻译成英语、日语和简体中文）

016-2144-xx

附件包

-

电源线

-

OpenChoice® Desktop 软件可以从下面网址下载www.tek.com/software/downloads。

-

校准证书，可溯源美国国家计量学会和 ISO9001 质量体系认证标准

保修

三年保修，涵盖 3 系列 MDO 仪器上所有部件和人工。一年保修，涵盖随附探头的所有部件和人工。

第 2 步 增加选项，配置 3 系列 MDO

仪器选配

所有 3 系列 MDO 仪器都可以在出厂时预先配置以下选项：

3-AFG

任意函数发生器，带有 13 种预先定义的波形和任意波形发生功能。

3-MSO

16 条数字通道；包括 P6316 数字探头和附件。

3-SA3

频谱分析仪；频率范围从 9 kHz ~ 3 GHz，捕获带宽最高 3 GHz。

3-SEC

增强了仪器安全性，通过密码保护控制，开启/关闭所有仪器端口和仪器固件更新功能

带宽选件

选择串行分析选项，进而选择当前所需的串行支持。可以以后再购买升级套件，进行升级。

3-BW-100

100 MHz 带宽，用于模拟通道，标配1GHz频谱分析仪

3-BW-200

200 MHz 带宽，用于模拟通道，标配1GHz频谱分析仪

3-BW-350

350 MHz 带宽，用于模拟通道，标配1GHz频谱分析仪

3-BW-500

500 MHz 带宽，用于模拟通道，标配1GHz频谱分析仪

3-BW-1000

1 GHz 带宽，用于模拟通道，标配1GHz频谱分析仪
