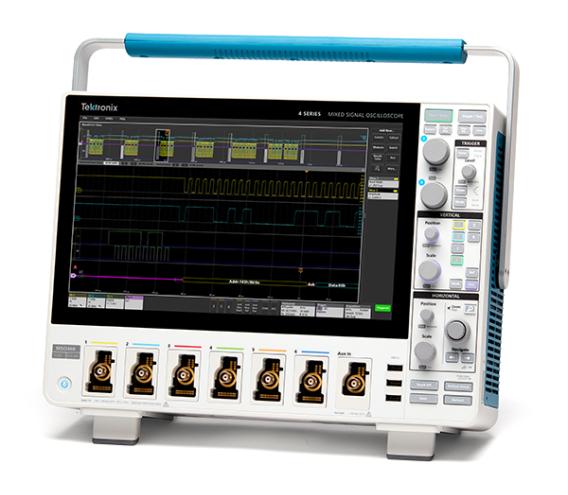

多功能4 系列 B MSO 具备应对复杂设计挑战的性能，并且拥有直观的用户界面，能够按照您的期望进行操作。凭借新升级的处理器系统，该示波器能够更快地提供准确的测量结果，同时拥有一系列出色的分析工具。

4 系列 MSO 提供了 4 通道和 6 通道型号及 13.3 英寸高清 (1,920 x 1,080) 显示器，可以更好地查看复杂的系统。许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和 DC 到 DC 功率转换器，都要求观察 4 个以上的模拟信号，检验和表征器件性能，调试**挑战性的系统问题。

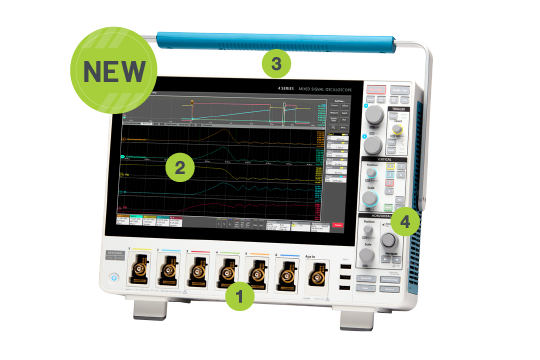

泰克4 系列 B 新增功能

1.更快的处理器

UI 响应速度提高了 2 倍

数据传输速度提高了 1.5 倍

分析和串行解码速度更快

2.全新显示器，对比度更高，视野更广

3.两个 U 3.1 主机端口

4.基于浏览器的快速 e*Scope 远程访问

大型高清显示屏以及屡获殊荣的用户界面

4 系列 B MSO 采用与屡获殊荣的 5 系列相同的触摸式用户界面技术，但采用紧凑封装，打造了全新的示波器操作体验。

n13.3 英寸高对比度高清显示屏

n6.1 英寸（15.5 厘米）深，适合有限的工作台空间

**测量和多达 6 条高度灵活的通道

1.所有通道均具备出色的信号细节和准确的测量

n12 位垂直分辨率（高分辨率模式下可达 16 位）

n在所有模拟和数字通道上实时采样率高达6.25 GS/s

n高达62.5 M 点记录长度

2.任何通道都可以显示波形、射频频谱或两者

3.任何一条输入通道都可连接逻辑探头来查看八条数字通道

出色的分析能力

查看 4 系列 B 可为您的工作台带来的强大功能

n广泛的智能TekVPI 探头系列

n多通道频谱分析

n多达48 个数字逻辑输入

n*过25 个可用的串行协议

n内置任意/函数发生器

n交流/直流电源测量

n自动双脉冲测试

n3 相功率分析

n可现场升级--立即获取所需的工具或稍后添加，无需退回仪器

泰克 4系列 B MSO 混合信号示波器 应用

嵌入式串行总线分析

串行总线解码和触发选项将 4 系列 MSO 转变为利用自动解码、触发和搜索功能调试串行总线不可或缺的工具。以下是一些示例：

• I2C，SPI

• I3C

• RS-232 / 422 / 485 / UART

• U 2.0

• 以太网

电源完整性和电源管理

如今的电路板可以有 20 个或更多的电源轨，其中有许多只有几伏，且有严格的噪音限制。

• 多达 6 条模拟输入通道

• 兼容的低噪音电源纹波探头

• SVID 和 SPMI 解码选项

电源测量和分析

4 系列不仅待机功率较低、开关速度更快且噪音限制更严格，而且能加快电源故障排除、优化和验证。

• 交流线路和谐波测量

• 开关损耗分析

• 直流电源纹波测量

• 波特图和电源抑制比

• 支持各种电流、电源纹波、差分信号和光隔离的探头

3 相功率分析

甚至可以对脉宽调制波形进行稳定的三相功率测量。三相分析程序包可以轻松地完成任务。

特点

• 多达 6 条模拟输入通道

• 三相星形、三角形和单相布线配置

• 全方位功率测量

• 谐波分析

汽车 ECU 设计

汽车系统要求在 ECU、传感器与执行器之间实现准确通信。

• 混合信号视图，让加工商可将视线投向传感器、执行器、开关和电源之外

• 使用可选的频谱视图，结合波形和频谱分析，快速进行噪声搜索

• 解码并触发 CAN、CAN FD、LIN、FlexRay、SENT 或 PSI5 流量

远程控制和自动化

获得快速、可重复的结果，同时允许您从任何地方访问您的数据。了解测试自动化资源 ，包括我们免费的 Python 驱动程序包。

• TekScope PC 软件 可在您的电脑上提供与泰克示波器相同的分析功能

• KickStart 软件 简化了数据捕获和记录。支持函数发生器、电源、SMU 等

• 内置 *eScope 或  远程桌面允许您通过任何局域网控制示波器

• 全面且**受支持的可编程接口有助于开发强大的自定义软件

电磁干扰 (EMI) 故障排除

使用“频谱视图”选项，4 系列 MSO 上的每个模拟通道都可以向您显示时域波形、频谱或两者。时间和频率图同步，帮助您快速确定哪些信号被干扰，哪些信号是干扰源。
